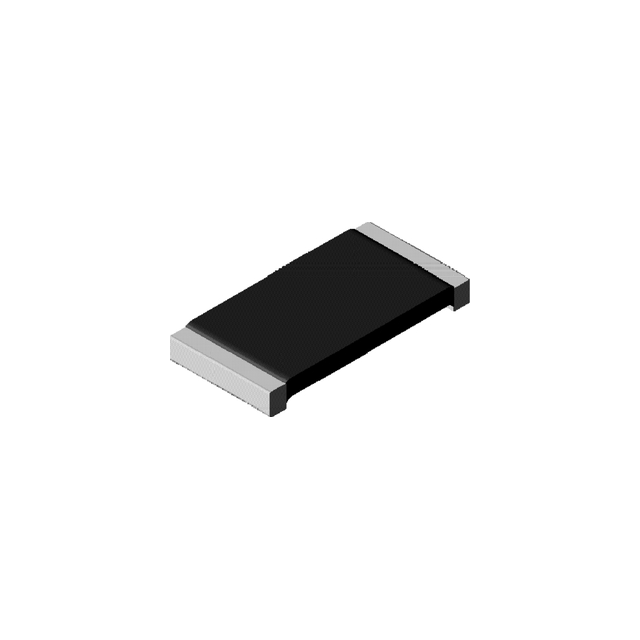

WSLP0603R0200FEB

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 400mW ±75ppm/℃ 0603 贴片安装 1.52mm*760μm*580μm
供应商型号: 3618271
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSLP0603R0200FEB

WSLP0603R0200FEB概述

    # Vishay Power Metal Strip® 高功率电阻技术手册

    产品简介


    Vishay Power Metal Strip® 系列电阻是专为高功率、低阻值设计的产品,适用于电流感应、电压分压及脉冲应用等多种场景。这些电阻具有卓越的性能和广泛的应用领域,涵盖工业、汽车及消费电子等领域。产品覆盖从小尺寸的0603到大尺寸的2512,满足不同功率和阻值需求。
    主要功能包括:
    - 非常高的功率密度(3W在2512封装中,2W在2010封装中)。
    - 全焊接结构,适合多种高精度电流感应应用。
    - 极低的电阻值(最低可达0.0005Ω)。
    - 良好的抗硫化性能,不受高硫环境影响。
    - 低热电动势(低于3μV/°C)。
    - 符合AEC-Q200标准(车规级认证)。
    应用领域主要包括汽车电子、电源管理、电机控制、LED驱动以及精密测量仪器等。

    技术参数


    以下是各型号的详细技术参数:
    | 型号 | 尺寸 (mm) | 功率等级 (W) | 阻值范围 (Ω) | 重量 (g/1000) |

    | WSLP0603 | 1.6 x 0.8 | 0.4 | 0.015 至 0.1 | 1.9 |
    | WSLP0805 | 2.0 x 1.3 | 0.5 | 0.005 至 0.1 | 4.8 |
    | WSLP1206 | 3.2 x 1.6 | 1.0 | 0.005 至 0.05 | 16.2 |
    | WSLP2010 | 5.1 x 2.5 | 2.0 | 0.004 至 0.03 | 38.9 |
    | WSLP2512 | 6.4 x 3.2 | 3.0 | 0.003 至 0.01 | 63.6 |
    关键性能指标:
    - 温度系数:± 400 ppm/°C至± 75 ppm/°C(根据阻值范围变化)。
    - 工作温度范围:-65°C 至 +170°C。
    - 最大工作电压:取决于功率与阻值(P × R)。

    产品特点和优势


    特点:
    1. 高功率密度:以最小的封装提供最大的功率,极大提升了空间利用率。
    2. 焊接结构:保证长期可靠性和机械稳定性。
    3. 极低阻值:采用专有加工技术,满足超低阻值的需求。
    4. 抗硫化性能:不受高硫环境的影响,尤其适用于恶劣工况。
    5. 低热电动势:适用于高精度测量场合。
    6. 高可靠性:符合AEC-Q200标准,确保在极端条件下仍能稳定运行。
    优势:
    - 在电流感应和脉冲应用中表现优异。
    - 适合高性能电源管理系统和精密测量设备。
    - 易于集成,兼容各种主流电路板设计。

    应用案例和使用建议


    应用案例:
    1. 汽车电子:用于动力系统和电池管理中的电流检测。
    2. 工业控制:应用于电机控制、变频器中的电流限制和保护。
    3. 通信设备:提供高效的电压分压解决方案。
    使用建议:
    - 在高温环境中使用时,确保散热良好,避免因温度过高导致性能下降。
    - 对于高精度要求的应用,建议选择更低阻值的型号(如WSLP1206)以减少热电动势的影响。
    - 注意合理匹配额定功率与负载条件,避免过载现象。

    兼容性和支持


    兼容性:
    Vishay Power Metal Strip® 电阻可与其他主流SMT组件兼容,能够无缝集成到现有电路设计中。
    支持:
    - Vishay提供详细的开发工具和技术文档。
    - 全球范围内的技术支持团队随时响应客户需求。
    - 定制化服务支持,可根据客户具体需求调整参数。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻发热严重 | 增加散热片或优化电路布局 |
    | 精度不符合预期 | 检查安装工艺,更换更高精度型号 |
    | 环境温度超出规定范围 | 使用屏蔽罩或降低功率使用模式 |

    总结和推荐


    Vishay Power Metal Strip® 电阻以其卓越的性能、紧凑的设计和广泛的适用性,在高功率电子应用领域表现出色。其高功率密度、低阻值和良好的抗硫化性能使其成为许多严苛应用的理想选择。
    推荐指数:★★★★★
    无论是工业、汽车还是消费电子产品领域,这些电阻都能提供出色的性能和可靠的稳定性。如果您需要高效、耐用且易于集成的高功率电阻解决方案,Vishay Power Metal Strip® 是您的最佳选择!

WSLP0603R0200FEB参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 400mW
温度系数 ±75ppm/℃
长*宽*高 1.52mm*760μm*580μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP0603R0200FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP0603R0200FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP0603R0200FEB WSLP0603R0200FEB数据手册

WSLP0603R0200FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6917
10+ ¥ 5.0695
100+ ¥ 4.5422
500+ ¥ 4.4611
1000+ ¥ 4.4611
2000+ ¥ 4.38
4000+ ¥ 4.38
库存: 73
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.69
直接购买
加入购物车
