首页  >  产品百科  >  PR01000102008JA100

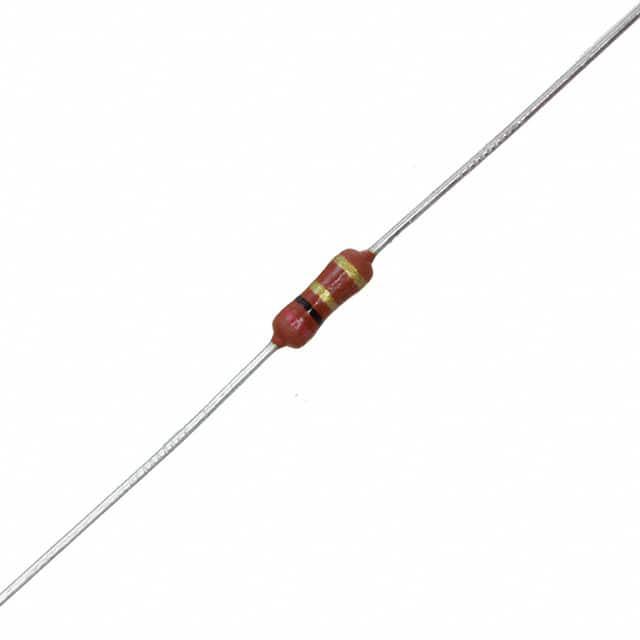

PR01000102008JA100

产品分类: 通孔电阻
产品描述: 2Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: PR01000102008JA100
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 通孔电阻 PR01000102008JA100

PR01000102008JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors: PR01, PR02, PR03

    产品简介


    Vishay BCcomponents 提供的 PR01、PR02 和 PR03 系列金属薄膜引线电阻器是一种高性能电阻解决方案,适用于广泛的通用功率应用。这些电阻器采用了先进的金属合金膜沉积技术和严格的生产控制流程,确保了高精度和稳定性。主要应用包括汽车电子、照明镇流器以及其他需要可靠功率调节的应用场景。

    技术参数


    | 特性 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0411 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    | 电阻容差 | ± 1%;± 5% | ± 1%;± 5% | ± 1%;± 5% |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定功率(P70) | 1 W | 2 W | 3 W |
    | 热阻(Rth) | 135 K/W | 75 K/W | 115 K/W |
    | 最大操作电压(AC/DC) | 350 V | 500 V | 750 V |

    产品特点和优势


    - 高功率密度:小封装内提供大功率,如1W/0207尺寸到3W/0617尺寸。
    - 明确的熔断特性:确保在过载情况下能安全熔断。
    - 温度稳定性:金属薄膜技术使其具有稳定的温度系数(± 250 ppm/K)。
    - 高可靠性:符合 AEC-Q200 标准(PR01和PR02),适合严苛环境应用。
    - 环境友好:不含有害物质,符合 RoHS、WEEE 和 ELV 相关规定。

    应用案例和使用建议


    1. 汽车电子:用于发动机控制系统、车灯调光器等。
    2. 照明镇流器:用于工业和商业照明系统,进行精确的电流调节。

    使用建议:
    - 在高温环境下使用时,考虑散热设计,确保器件不超出额定温度。
    - 定期检查电阻值的变化,以确保系统的长期稳定性。

    兼容性和支持


    - 兼容性:可与标准焊接工艺兼容,使用无铅焊料或含铅焊料均适用。
    - 技术支持:提供详细的测试报告及质量认证,可通过技术支持团队(filmresistorsleaded@vishay.com)获取更多帮助。

    常见问题与解决方案


    1. Q:器件是否抗腐蚀?
    - A: 不耐受侵蚀性助焊剂和清洁溶剂,但适合IEC 60068-2-45所规定的所有清洁溶剂。

    2. Q:热阻对温度的影响如何?
    - A: 可通过散热片或其他散热装置降低热阻,减少温度上升。

    总结和推荐


    综上所述,Vishay BCcomponents 的 PR01、PR02 和 PR03 系列金属薄膜引线电阻器是适用于多种高压和高功率应用的理想选择。它们不仅具备出色的温度稳定性和可靠性,还提供了广泛的工作温度范围和高耐压能力。尽管价格可能稍高于普通电阻器,但其卓越的性能和长久使用寿命使得其成为许多高要求应用场景下的理想选择。强烈推荐在高可靠性要求的应用场景中使用此系列电阻器。

PR01000102008JA100参数

参数
电阻值
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000102008JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000102008JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000102008JA100 PR01000102008JA100数据手册

PR01000102008JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9229
250+ ¥ 0.9028
500+ ¥ 0.8871
1000+ ¥ 0.4162
2000+ ¥ 0.3994
4000+ ¥ 0.3882
库存: 1810
起订量: 570 增量: 0
交货地:
最小起订量为:500
合计: ¥ 443.55
直接购买
加入购物车
