NTCLE100E3474HB0

产品分类: 温度传感器
产品描述: ±1.5% 通孔安装 3.3mm*3mm*24mm
供应商型号: BC2526-ND
供应商: Digi-Key
标准整包数: 1

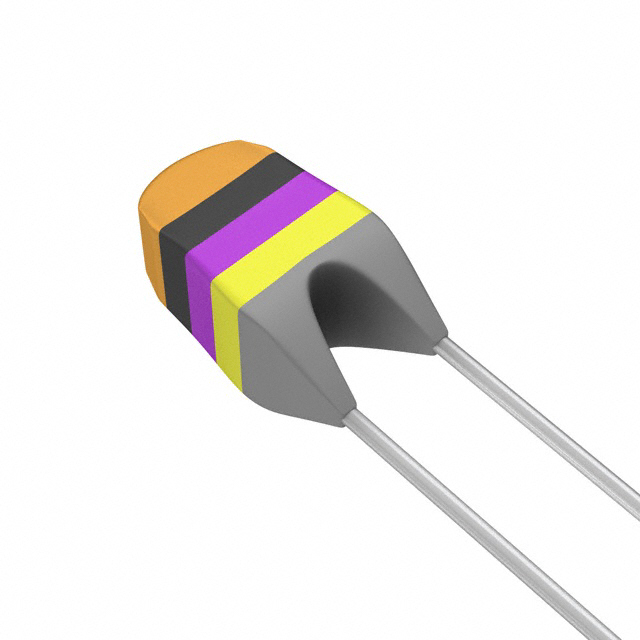

VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3474HB0

NTCLE100E3474HB0概述

    NTCLE100E3 热敏电阻技术手册

    1. 产品简介


    NTCLE100E3 是 Vishay BCcomponents 生产的一款径向引脚标准精密热敏电阻。这款热敏电阻具有负温度系数(NTC),主要用于温度测量、补偿、传感和控制等应用领域。广泛应用于消费电子和工业应用中,如家电、医疗设备、汽车电子等领域。

    2. 技术参数


    以下是该热敏电阻的主要技术规格和性能参数:
    - 电阻值(25°C):3.3 到 470K Ω
    - 电阻值公差:±2%,±3%,±5%
    - B25/85 值:2880 到 4570 K
    - B25/85 值公差:±0.5% 到 ±3%
    - 工作温度范围:
    - 在零功率耗散下连续工作:-40°C 至 +125°C
    - 在零功率耗散下短时工作:≤150°C
    - 响应时间(在油中):≈1.2 s
    - 热时间常数:15 s
    - 耗散因子:7 mW/K (对于 R25 值 ≤ 680 Ω)
    - 最大功率耗散:在 55°C 下为 500 mW
    - 气候类别:40 / 125 / 56 天
    - 重量:约 0.3 克

    3. 产品特点和优势


    - 准确性高:能够在广泛的温度范围内保持高精度。
    - 稳定性好:即使在长时间使用后仍能保持稳定的性能。
    - 性价比高:具有优异的价格性能比。
    - 认证认可:通过 UL/us 认证,认证编号为 E148885(类别 XGPU2/XGPU8)。
    - 易于安装:采用径向安装方式。
    - 材料分类:具体符合的标准可查看 www.vishay.com/doc?99912。

    4. 应用案例和使用建议


    NTCLE100E3 热敏电阻适用于多种应用场景,包括但不限于:
    - 温度测量:如家电中的温度传感器。
    - 补偿:例如汽车电子中的温度补偿电路。
    - 传感:例如医疗设备中的温度传感模块。
    使用建议:
    - 为了获得最佳性能,在选择阻值和公差时需根据实际应用需求进行考虑。
    - 使用时应注意散热问题,特别是在高功率应用中,确保不超出最大功率耗散。

    5. 兼容性和支持


    该热敏电阻可以与其他标准电气设备兼容使用。Vishay BCcomponents 提供了详尽的技术支持和售后服务,具体可以联系技术支持部门 nlr@vishay.com 获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度读数不稳定 | 检查电路连接是否正确,确认热敏电阻的焊接点是否牢固。 |
    | 响应时间过长 | 考虑增加热导率材料以提高响应速度。 |
    | 最大功率耗散超标 | 减少外部施加的电压或电流,避免超过最大功率耗散。 |

    7. 总结和推荐


    综上所述,NTCLE100E3 热敏电阻具有高精度、高稳定性和良好的性价比,非常适合用于温度测量、补偿和控制的应用场景。因此,强烈推荐在需要高性能温度监控和控制的项目中使用此产品。
    如果您对 Vishay BCcomponents 的其他产品或技术支持有任何疑问,请随时联系我们。

NTCLE100E3474HB0参数

参数
温度阈值 -
精度 ±1.5%
温度范围 -
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3474HB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3474HB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3474HB0 NTCLE100E3474HB0数据手册

NTCLE100E3474HB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.5762 ¥ 4.8685
25+ $ 0.4963 ¥ 4.1941
50+ $ 0.4497 ¥ 3.8001
100+ $ 0.3689 ¥ 3.0572
500+ $ 0.3208 ¥ 2.6583
1000+ $ 0.2824 ¥ 2.3401
库存: 461
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.41
