首页  >  产品百科  >  WSLP59311L000FEA

WSLP59311L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 1mΩ 10W 5931 标准安装 15mm*7.75mm*500μm
供应商型号: F-WSLP59311L000FEA
供应商: 海外现货
标准整包数: 1500

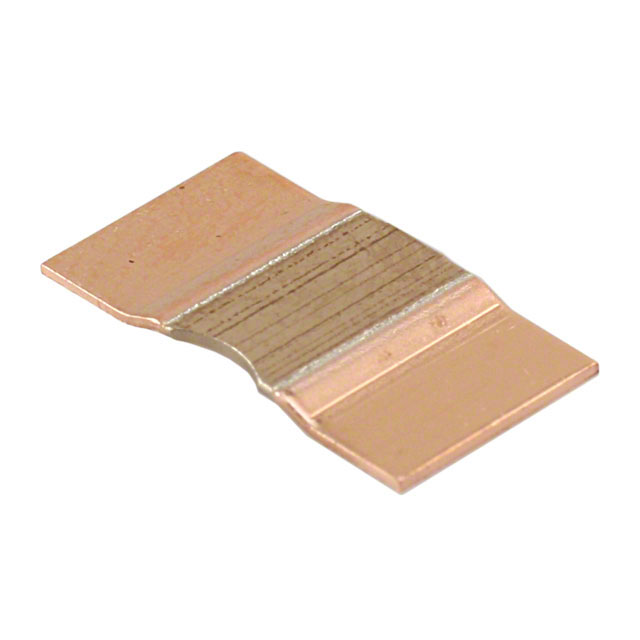

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP59311L000FEA

WSLP59311L000FEA概述

    Vishay Dale Power Metal Strip® Resistors:一种卓越的电流传感解决方案

    产品简介


    Vishay Dale的Power Metal Strip®电阻器是市场上非常受欢迎的产品之一,专为高功率、低阻值需求的应用而设计。这些电阻器具有优异的温度系数(TCR)、极低的热电动势(thermal EMF)和卓越的脉冲处理能力,使其成为电流传感、电压分压及脉冲应用的理想选择。产品覆盖从0.0005Ω到0.1Ω的阻值范围,并提供多种封装尺寸以满足不同应用需求。

    技术参数


    以下是Vishay Dale Power Metal Strip®电阻器的技术参数汇总:
    | 封装型号 | 功率等级(W) | 阻值范围(Ω) | 典型重量(g/1000个) |
    ||
    | WSLP0603 | 0.4 | 0.015 至 0.1 | 1.9 |
    | WSLP0805 | 0.5 | 0.005 至 0.1 | 4.8 |
    | WSLP1206 | 1.0 | 0.005 至 0.05 | 16.2 |
    | WSLP2010 | 2.0 | 0.004 至 0.03 | 38.9 |
    | WSLP2512 | 3.0 | 0.003 至 0.01 | 63.6 |

    产品特点和优势


    1. 高功率密度:Vishay Dale Power Metal Strip®电阻器在有限的封装尺寸内实现了非常高的功率密度,例如在2512封装下可达到3W。
    2. 超低阻值:利用独特的加工工艺,能生产出低至0.0005Ω的电阻值,非常适合精密电流传感应用。
    3. 硫化耐受性:独特的构造使得电阻器即使在高硫环境下也能保持稳定性能。
    4. 低热感电动势(thermal EMF):<3μV/°C的低热感电动势有助于提高测量精度。
    5. 低电感:所有型号的电感均低于5nH,保证了高频应用中的稳定性。
    6. AEC-Q200认证:符合汽车级标准,适用于高可靠性要求的应用。

    应用案例和使用建议


    Vishay Dale Power Metal Strip®电阻器广泛应用于汽车电子、工业自动化、电源管理和通信设备等领域。特别适合需要高精度电流测量和低热感电动势的应用场合。
    使用建议:
    1. 选择合适的封装尺寸:根据具体应用需求选择适合的封装尺寸,以确保足够的功率处理能力和良好的散热效果。
    2. 注意焊接参数:由于采用全焊接结构,焊接时需遵循厂家提供的推荐焊接参数,以确保良好的电气连接和机械稳定性。
    3. 正确标记:部分小阻值电阻仅标记电阻值而非精度,需要注意这一点以便于正确识别和管理库存。

    兼容性和支持


    Vishay Dale提供标准包装(EM)和非标准包装(TM),具体请参见技术手册。对于有特殊定制需求的客户,可以通过访问www.vishay.com/doc?48163了解更多详情。

    常见问题与解决方案


    - Q: 我如何识别WSLP系列的具体型号?
    - A: 可通过Global Model编号快速识别,如WSLP1206R0100FEA表示1206封装,0.01Ω阻值,±1%公差,无铅包装。

    - Q: 在高温环境下如何确保电阻器的长期稳定性?
    - A: 确保电路板布局良好,远离热源,并且在设计时考虑散热措施,例如使用大面积铜箔。

    总结和推荐


    总体来看,Vishay Dale Power Metal Strip®电阻器凭借其高功率密度、低阻值、优良的温度稳定性和硫化耐受性等特点,在各种高精度电流测量和功率管理应用中表现优异。无论是针对汽车电子还是工业控制领域的应用,它都是一个值得信赖的选择。我们强烈推荐这款产品给需要高可靠性和高性能的客户。

WSLP59311L000FEA参数

参数
温度系数 ±75ppm/℃
精度 ±1%
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 1mΩ
长*宽*高 15mm*7.75mm*500μm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP59311L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP59311L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP59311L000FEA WSLP59311L000FEA数据手册

WSLP59311L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.03 ¥ 8.7237
3000+ $ 1.0208 ¥ 8.6458
4500+ $ 1.0116 ¥ 8.5679
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 13085.55
直接购买
加入购物车
