NTHS0603N02N6801JE

产品分类: 温度传感器
产品描述: ±3% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 2913527
供应商: 海外现货
标准整包数: 1

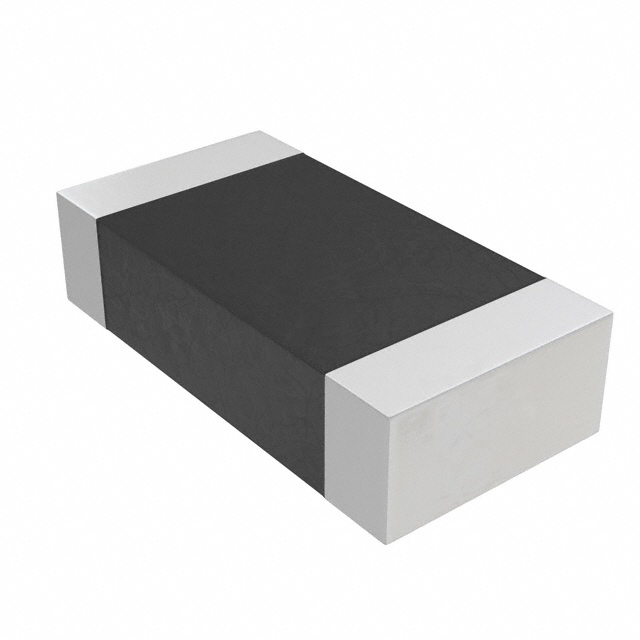

VISHAY INTERTECHNOLOGY 温度传感器 NTHS0603N02N6801JE

NTHS0603N02N6801JE概述

    NTHS系列NTC热敏电阻技术手册

    产品简介


    Vishay Dale公司的NTHS系列NTC热敏电阻(Negative Temperature Coefficient Thermistors)是采用标准尺寸封装(0402, 0603, 0805, 1206芯片)的高密度单片玻璃涂层结构。该系列热敏电阻提供了多种电阻值,适用于温度传感、保护和补偿等多种工业、电信和消费类应用。常见的应用场景包括电池充电器、电源供应器、办公设备、液晶显示器补偿、车载娱乐系统等。

    技术参数


    以下是NTHS系列NTC热敏电阻的技术参数摘要:
    - 电阻值:在25°C时,电阻范围为4.7kΩ至350kΩ。
    - 电阻容差:R25容差可选±1%、±2%、±3%、±5%、±10%。
    - B值:B25/75范围为3477K至4064K,B25/85范围为3486K至4073K。
    - B值容差:±3%。
    - 工作温度范围:在零功率状态下为-40°C至+125°C(部分型号可达+150°C)。
    - 最大耗散功率:在25°C时分别为80mW、125mW、210mW、280mW。
    - 耗散系数:分别为2.0mW/K、3.0mW/K、3.5mW/K、4.0mW/K。
    - 热时间常数:分别为5s、8s、10s、13s。
    - 封装尺寸:0402、0603、0805、1206。

    产品特点和优势


    - 多样化电阻值:提供标准尺寸中的扩展电阻值,满足不同应用场景需求。
    - 镍防护端子:带有100%锡的端子设计,有效防止腐蚀,提高可靠性。
    - AEC-Q200认证:部分型号如NTHS1206曲线1已通过AEC-Q200认证,适合汽车应用。
    - 单片玻璃涂层:增强耐用性和稳定性,适应恶劣环境。
    - 材料分类:符合合规要求,具体定义见官方网站文档。

    应用案例和使用建议


    NTHS系列热敏电阻在多个领域的应用广泛。例如,在电池充电器中,它可以监测和控制电池温度,确保安全充电;在办公设备中,可以用于温度补偿,保持设备稳定运行。对于具体的应用场景,建议根据产品规格选择合适的电阻值和封装尺寸。使用过程中,注意散热管理以避免过热导致损坏。

    兼容性和支持


    NTHS系列热敏电阻具有广泛的兼容性,可以与其他电子元器件和设备配合使用。制造商提供技术支持和维护服务,可以通过发送电子邮件到`thermistor1@vishay.com`获取更多计算工具和资源。

    常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及解决方案:
    - 问题:产品不稳定
    - 解决方案:检查连接和焊接质量,确保没有短路或虚焊现象。

    - 问题:测量值不准确
    - 解决方案:确认所用的电阻值和B值与应用匹配,并考虑外部干扰的影响。

    - 问题:工作温度超出范围
    - 解决方案:检查应用环境,必要时采取散热措施或选用更高级别的型号。

    总结和推荐


    总体而言,NTHS系列NTC热敏电阻凭借其丰富的电阻值选择、优异的电气特性和多样的封装尺寸,在众多应用中表现出色。特别是在需要精确温度监控和补偿的应用场合,这款产品展现出极高的性价比和市场竞争力。因此,强烈推荐使用NTHS系列NTC热敏电阻。
    以上是对NTHS系列NTC热敏电阻的详细介绍,希望对您有所帮助。如有进一步疑问,请联系Vishay的技术支持团队。

NTHS0603N02N6801JE参数

参数
精度 ±3%
温度范围 -
温度阈值 -
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTHS0603N02N6801JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTHS0603N02N6801JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTHS0603N02N6801JE NTHS0603N02N6801JE数据手册

NTHS0603N02N6801JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.159
2+ ¥ 46.7851
3+ ¥ 41.095
5+ ¥ 39.5144
10+ ¥ 37.9338
20+ ¥ 35.4049
50+ ¥ 34.7727
100+ ¥ 34.7727
库存: 714
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.15
