V20K202-M3/H

产品分类: 整流二极管/整流桥

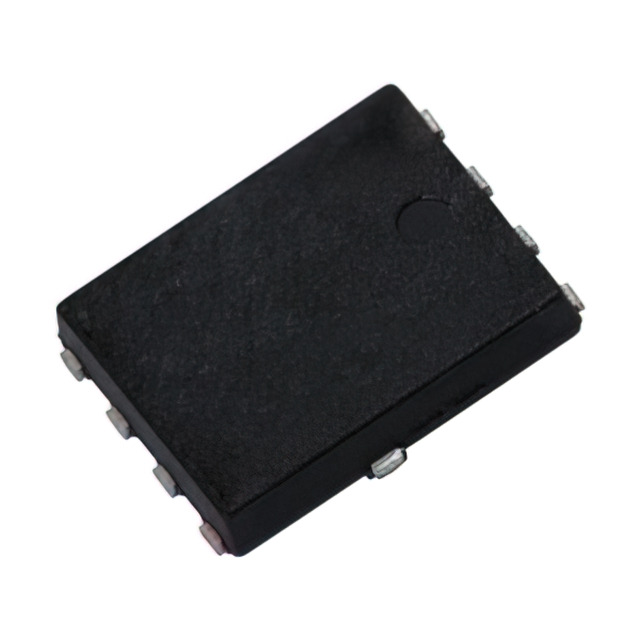

产品描述: Vishay 肖特基二极管 二极管, 20A, 200V, 表面贴装, FlatPAK 5 x 6封装, 8针
供应商型号: 2186704
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V20K202-M3/H

V20K202-M3/H概述

    Vishay V20K202 Trench MOS Barrier Schottky Rectifier 技术手册

    1. 产品简介


    Vishay V20K202 是一款高电流密度表面贴装 TMBS®(Trench MOS Barrier Schottky)整流器。它采用先进的沟槽式 MOS 技术,具有低正向电压降(VF)和低功率损耗,能够实现高效能操作。这种器件广泛应用于低电压高频直流-直流转换器、续流二极管和极性保护电路中。

    2. 技术参数


    以下是 V20K202 的关键技术和性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定重复峰值反向电压 | VRRM | - | - | 200 | V |
    | 最大直流正向电流 | IF(AV) | - | - | 20 | A |
    | 峰值正向浪涌电流 | IFSM | - | - | 220 | A |
    | 正向电压降 (TJ=125°C) | VF | 0.72 | 0.77 | - | V |
    | 最大工作结温 | TJ | -40 | 125 | 165 | °C |
    | 反向漏电流 (TJ=25°C) | IR | 0.0006 | - | - | mA |
    | 反向漏电流 (TJ=125°C)| IR | 1.5 | - | - | mA |
    | 热阻(结到环境) | RθJA | - | 75 | - | °C/W |

    3. 产品特点和优势


    - 低正向电压降:0.57 V @ IF = 5 A,降低功耗并提高效率。
    - 高电流密度:最高可达 20 A,适用于大电流应用。
    - AEC-Q101 认证:适合汽车应用,基版型号为 P/NHM3。
    - 卓越的耐热性:达到 MSL 级别 1,符合 J-STD-020 标准。
    - 快速恢复特性:适合高频应用,减少开关损耗。

    4. 应用案例和使用建议


    V20K202 主要应用于低电压高频直流-直流转换器、续流二极管和极性保护电路。为了优化使用效果,建议:
    - 在安装时使用推荐的铜垫片以提高散热性能。
    - 使用适当的 PCB 设计以减少寄生电感和电容,提高效率。
    - 确保散热路径畅通无阻,避免过热。

    5. 兼容性和支持


    - 兼容性:适用于多种低电压高频应用场合,可与标准 PCB 设计兼容。
    - 支持和服务:Vishay 提供详尽的技术文档和应用指南,以及客户技术支持。请访问官网获取更多信息:www.vishay.com。

    6. 常见问题与解决方案


    - 问题:安装后温度过高
    - 解决方案:确保使用推荐的铜垫片,并保持良好的散热路径。

    - 问题:正向电压降异常
    - 解决方案:检查是否有焊接缺陷,重新焊接可能有助于解决问题。

    - 问题:频繁出现反向漏电流过大
    - 解决方案:检查是否存在过电压情况,确保应用条件符合器件规格要求。

    7. 总结和推荐


    Vishay V20K202 整流器凭借其高效的性能和卓越的可靠性,在众多应用场景中表现出色。特别适合于需要高电流密度和低功耗的场合。其 AEC-Q101 认证使其成为汽车电子应用的理想选择。强烈推荐在需要高性能和可靠性的应用中使用此产品。
    这篇文章总结了 Vishay V20K202 Trench MOS Barrier Schottky 整流器的关键特性和应用细节,为设计者提供了全面的技术参考。

V20K202-M3/H参数

参数
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 3.2A
Ir - 反向电流 100μA
Vr-反向电压 -
通用封装 FLATPAK
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

V20K202-M3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V20K202-M3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V20K202-M3/H V20K202-M3/H数据手册

V20K202-M3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.1085
380+ ¥ 5.8017
750+ ¥ 5.686
库存: 1292
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 61.08
