NTCLE203E3202SB0

产品分类: NTC热敏电阻
产品描述: 2.06KΩ ±1.93% 100mW ±0.5% 3528K 通孔安装 6mm*4.2mm*4mm
供应商型号: 30C-NTCLE203E3202SB0 BULK
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE203E3202SB0

NTCLE203E3202SB0概述

    Vishay NTCLE203E3...SB0 热敏电阻技术手册

    1. 产品简介

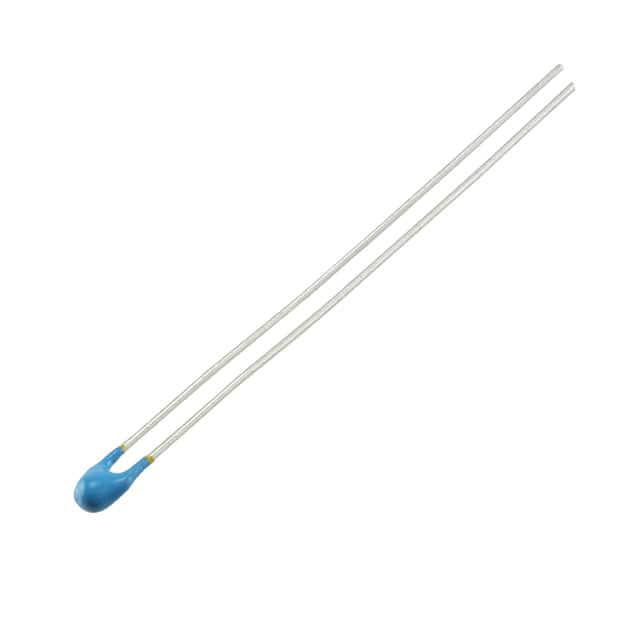

    Vishay NTCLE203E3...SB0 热敏电阻 是一种具有负温度系数(NTC)的热敏电阻。这种热敏电阻由一个NTC陶瓷芯片和两个镀锡镍制成的固态引线组成,封装在蓝色绝缘漆涂层中。适用于广泛的汽车和工业应用,如温度测量、传感和控制,以及发动机温度传感器(EGR, ECT, IAT, TMAP)。

    2. 技术参数


    以下是Vishay NTCLE203E3...SB0 热敏电阻的主要技术规格:
    - 阻值范围: 2.06kΩ 至 30kΩ
    - R25公差: ±1.93% 至 ±2.20%
    - B25/85值: 3528K 至 4090K
    - B25/85公差: ±0.5% 至 ±0.75%
    - 工作温度范围: -55°C 至 +150°C
    - 温度精度: 在25°C至85°C范围内为±0.5°C
    - 最大耗散功率: 100mW
    - 响应时间: 在搅拌空气中为7秒
    - 最小介电强度: 500VRMS
    - 重量: 0.1g

    3. 产品特点和优势


    Vishay NTCLE203E3...SB0 热敏电阻具备以下独特功能和优势:
    - 高精度和稳定性: 能够在广泛的温度范围内保持高精度和长期稳定性。
    - 优秀的抗热冲击性能: 具备出色的抗热冲击能力,能够在恶劣环境下稳定运行。
    - AEC-Q200认证: 符合汽车电子行业标准,适用于汽车和工业应用。
    - ELV 2000/53/EC合规: 满足欧盟环保指令要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 温度测量和控制: 广泛应用于汽车发动机温度监控系统中,如发动机冷却液温度传感器(ECT)、进气温度传感器(IAT)等。
    - 温度补偿: 可用于工业自动化设备中,实现对环境温度变化的精确补偿。
    - 使用建议:
    - 安装方式: 推荐通过焊接或焊接到任何位置进行安装,并考虑使用环氧树脂或硅树脂进行灌封保护。
    - 曲线计算: 为获得更准确的温度-电阻关系曲线,可访问官方网站获取详细的计算工具。

    5. 兼容性和支持


    - 兼容性: Vishay NTCLE203E3...SB0 热敏电阻可以与各种电子元件和设备兼容,特别是汽车和工业控制系统。
    - 支持和服务: Vishay提供了全面的技术支持,包括详细的曲线计算工具和可靠性数据查询服务。

    6. 常见问题与解决方案


    - 问题1: 安装过程中热敏电阻出现损坏。
    - 解决方案: 确保在正确的焊接条件下安装,并避免过高的焊接温度。

    - 问题2: 测量结果不准确。
    - 解决方案: 重新校准热敏电阻,并确保其在规定的温度范围内工作。

    - 问题3: 使用过程中热敏电阻出现短路。
    - 解决方案: 确认电路设计正确,并检查是否有过载情况。

    7. 总结和推荐


    综合评估: Vishay NTCLE203E3...SB0 热敏电阻是一款高性能的NTC热敏电阻,具备高精度、稳定性和良好的抗热冲击性能。适用于汽车和工业领域的温度测量和控制,特别是在需要高精度和高可靠性的应用环境中。
    推荐结论: 综上所述,我们强烈推荐使用Vishay NTCLE203E3...SB0 热敏电阻,尤其是对于追求高质量、高可靠性的应用场景。

NTCLE203E3202SB0参数

参数
25℃时的电阻值 2.06KΩ
精度 ±1.93%
额定功率 100mW
B0/50 -
B25/75 -
B25/50 -
B值容差 ±0.5%
B25/85 3528K
B25/100 -
长*宽*高 6mm*4.2mm*4mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

NTCLE203E3202SB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE203E3202SB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE203E3202SB0 NTCLE203E3202SB0数据手册

NTCLE203E3202SB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
