WSL3921L3000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±175ppm/℃ 300μΩ 3W 3921 标准安装 10mm*5.2mm*2.05mm
供应商型号: WSL3921L3000FEA
供应商: 云汉优选
标准整包数: 3000

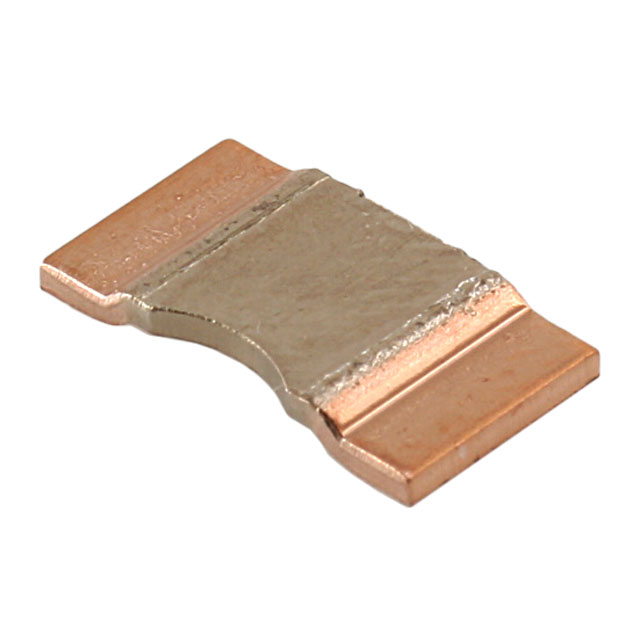

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL3921L3000FEA

WSL3921L3000FEA概述

    Vishay Dale Power Metal Strip Resistors WSL3921 和 WSL5931 技术手册解析

    产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器以其低电阻值(最小可达 0.0001 Ω)和优异的性能著称。这款系列包括型号为 WSL3921 和 WSL5931 的表面贴装电阻器,适用于各种电流感应、电压分压及脉冲应用场合。其坚固的全焊接结构使得它们非常适合用于高硫环境,并且具有非常低的电感值(0.5 nH 到 5 nH)和极低的热电动势(< 3 μV/°C)。

    技术参数


    | 参数 | 单位 | WSL3921 | WSL5931 |

    | 额定功率(70°C) | W | 3.0 | 5.0 |
    | 允许偏差 | % | 1.0, 5.0 | 1.0, 5.0 |
    | 电阻范围 | Ω | 0.1m 至 4m | 2m 至 3m |
    | 现有电阻值 | Ω | 0.1m, 0.2m, 0.3m, 0.5m, 0.7m, 1m, 1.5m, 2m, 2.5m, 3m, 4m | 2m, 3m |
    | 重量(每千个) | g | 281 | 398, 1253 |
    这些参数表明这些电阻器在不同的应用中具有高度的灵活性,能够满足各种电流感应和电压分压的需求。

    产品特点和优势


    - 低电阻值:最低可达 0.0001 Ω,适用于需要精确测量的小电流感应场合。
    - 低热电动势:< 3 μV/°C,确保在高温环境下仍然保持良好的稳定性和精度。
    - 抗硫性:由特定材料制成,能够在高硫环境中正常工作。
    - 低电感值:0.5 nH 至 5 nH,适用于高速脉冲应用。
    - 高性能材料:使用铁铬或锰铜合金作为电阻元素,具备低温度系数(TCR < 20 ppm/°C)。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、工业控制、医疗设备以及航空航天等领域。例如,在汽车电子系统中,它们可用于精确测量电池电量和电流。为了确保最佳性能,建议采用大焊盘面积、热通孔等设计来提高散热效率。
    对于用户来说,合理的焊接工艺和良好的散热设计是关键。可以通过调整焊接参数和增加散热片来优化性能。

    兼容性和支持


    这些电阻器采用无铅封装,符合环保要求。厂商提供了丰富的技术支持和售后服务,用户可以通过官方网站获取更多资源和支持文档。

    常见问题与解决方案


    - Q: 如何选择合适的电阻值?
    - A: 根据具体的应用需求选择合适的电阻值,可以参考数据表中的电阻值范围和现有电阻值列表。

    - Q: 如何应对高温环境下的稳定性问题?
    - A: 在设计时考虑增加散热措施,如使用大焊盘面积、热通孔等,以保证电阻器在高温下的稳定性。

    - Q: 如何提高焊接可靠性和耐久性?
    - A: 遵循推荐的焊接曲线进行焊接,并确保焊接温度和时间的准确性。

    总结和推荐


    总体而言,Vishay Dale 的 WSL3921 和 WSL5931 电阻器凭借其独特的特性和强大的性能,在多种应用中表现出色。尤其是其低电阻值、抗硫性和低热电动势等特性,使其成为精密测量和高可靠性应用的理想选择。强烈推荐给需要高性能电阻器的设计工程师和制造商。

WSL3921L3000FEA参数

参数
精度 ±1%
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 300μΩ
温度系数 ±175ppm/℃
长*宽*高 10mm*5.2mm*2.05mm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL3921L3000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL3921L3000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL3921L3000FEA WSL3921L3000FEA数据手册

WSL3921L3000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.42
6000+ ¥ 2.42
9000+ ¥ 2.42
12000+ ¥ 2.42
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7260
直接购买
加入购物车
