981HE2B1WA1F16

产品分类: 位置传感器
产品描述: Vishay 霍尔效应传感器
供应商型号: 1713989
供应商: 海外现货
标准整包数: 1

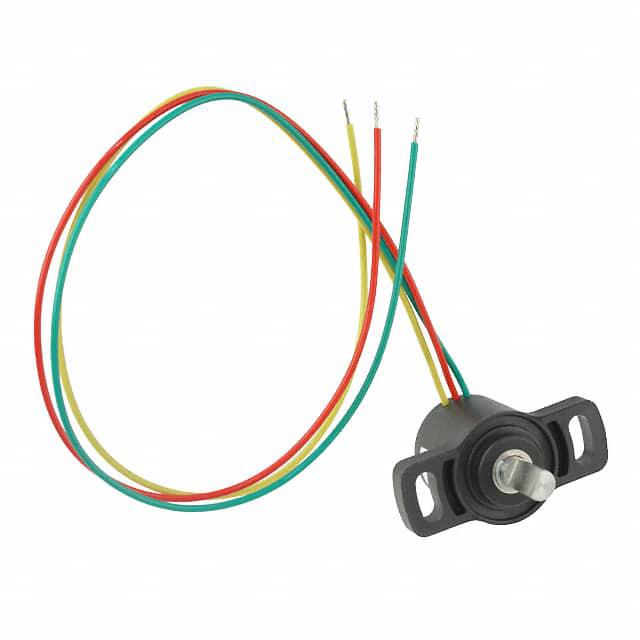

VISHAY INTERTECHNOLOGY 位置传感器 981HE2B1WA1F16

981HE2B1WA1F16概述

    Model 981 HE Throttle Position Sensor

    1. 产品简介


    Model 981 HE 是一款采用霍尔效应技术的油门位置传感器,适用于各种严苛的应用环境。此款传感器提供空心轴和D形轴两种版本,广泛应用于工业领域的控制和监测系统中。

    2. 技术参数


    - 传感器类型: 旋转式单转霍尔效应传感器
    - 输出类型: 电线输出
    - 市场应用: 工业领域
    - 尺寸: 47mm x 22mm
    - 电气规格:
    - 角度范围: 90°, 120°, 180°, 270°, 360°(可定制其他角度)
    - 线性精度: ± 1%(标准),± 0.5%(特殊)
    - 供电电压: 5VDC ± 10%(可定制其他电压)
    - 供电电流: 10mA典型/16mA最大(PWM输出为16mA)
    - 输出信号: 模拟比例信号(10%至90%的供电电压)或PWM(1kHz,10%至90%占空比)
    - 过电压保护: +20VDC
    - 反向电压保护: -10VDC
    - 负载电阻: 建议最小为1kΩ
    - 机械规格:
    - 机械行程: 360°连续,可定制停止点(如124°±3°)
    - 轴承类型: 套筒轴承
    - 防护等级: 标准IP50(其他防护等级可定制)
    - 重量: 空心轴模型19g±2g,D形轴模型22g±2g

    3. 产品特点和优势


    - 高精度线性: 最低可达±0.5%的线性精度,确保高精度测量。
    - 非接触技术: 霍尔效应非接触设计,延长使用寿命并减少磨损。
    - 易于安装: 采用简单的安装原则,便于快速部署。
    - 适应恶劣环境: 设计用于严苛的应用环境,具有出色的耐用性和可靠性。
    - 多种型号可选: 提供弹簧返回、机械止动等多种型号,满足不同需求。

    4. 应用案例和使用建议


    - 应用案例: Model 981 HE 主要应用于工业自动化控制系统中,如汽车发动机管理系统、机器人控制和工业自动化设备。
    - 使用建议:
    - 在安装时确保供电电压符合规格要求,以避免过压或欠压对传感器造成损害。
    - 定期检查负载电阻,确保其处于建议值范围内,提高测量精度和可靠性。
    - 对于需要定制特定角度或停止点的应用,建议提前与供应商沟通确认。

    5. 兼容性和支持


    - 兼容性: 与各种工业控制系统兼容,能够方便地集成到现有的系统中。
    - 技术支持: 提供详尽的技术手册和售后服务支持,确保客户能够获得全面的技术支持和帮助。

    6. 常见问题与解决方案


    - 问题1: 传感器无法正常工作
    - 解决方案: 检查供电电压是否在规定范围内,确保接线正确无误。
    - 问题2: 测量结果不准确
    - 解决方案: 检查负载电阻是否符合要求,确认是否有外部电磁干扰影响测量结果。
    - 问题3: 传感器损坏
    - 解决方案: 请联系供应商进行更换或维修服务,确保传感器在规定的工作条件下运行。

    7. 总结和推荐


    Model 981 HE 霍尔效应油门位置传感器凭借其高精度、非接触技术和广泛的应用范围,成为工业领域内的优秀选择。其独特的设计使其在严苛环境中仍能保持高可靠性和稳定性。推荐给需要高精度和耐用性的工业应用场合。

981HE2B1WA1F16参数

参数
用于测量 旋转位置
电阻容差 -
最小工作供电电压 4.5V
线性范围 -
致动器类型 Flatted Shaft
输出 模拟电压
线性度 ±0.5%
最大工作供电电压 5.5V
技术 Hall Effect
旋转角 0°~90°
输出类型 Increase Clockwise
长*宽*高 48mm(长度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

981HE2B1WA1F16厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

981HE2B1WA1F16数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 位置传感器 VISHAY INTERTECHNOLOGY 981HE2B1WA1F16 981HE2B1WA1F16数据手册

981HE2B1WA1F16封装设计

查看详情并下载
Symbol
Footprint
3D Model
