TCPT1600X01

产品分类: 光电传感器
产品描述: Vishay 槽型光电开关, 1通道, 表面安装, 5.5 x 4 x 5.7mm
供应商型号: TCPT1600X01
供应商: 国内现货
标准整包数: 1

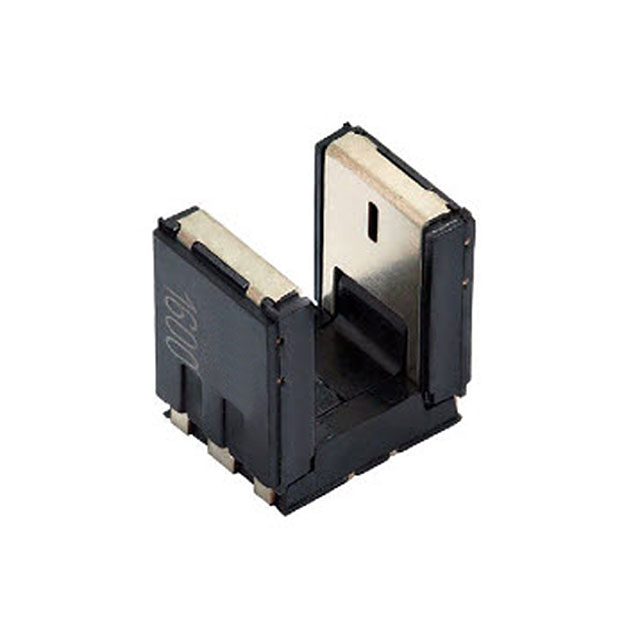

VISHAY INTERTECHNOLOGY 光电传感器 TCPT1600X01

TCPT1600X01概述

    TCPT1600X01 Tall Dome Transmissive Optical Sensor 技术手册

    产品简介


    TCPT1600X01 是 Vishay 半导体推出的一款紧凑型透射式传感器,集成了一款红外发射器和一个光电晶体管检测器。这款传感器设计用于表面贴装封装,并具有较高的垂直信号编码能力,适合在严苛环境中使用。该传感器广泛应用于汽车光学传感器、准确的位置编码器、运动速度传感器以及“旋转和推动”编码器等领域。

    技术参数


    | 参数 | 典型值 |

    | 封装类型 | 表面贴装 |
    | 检测器类型 | 光电晶体管 |
    | 尺寸(长x宽x高) | 5.5x4x5.7 mm |
    | 符合标准 | AEC-Q101 |
    | 空隙宽度 | 3 mm |
    | 孔径宽度 | 0.3 mm |
    | 典型测试输出电流 | 1.6 mA |
    | 发射器波长 | 950 nm |
    | 最小订单数量 | 1300 pcs |
    绝对最大额定值
    - 功率耗散:37.5 mW(当环境温度为25°C时)
    - 结温:110°C
    - 环境温度范围:-40°C 至 +105°C
    - 储存温度范围:-40°C 至 +125°C
    - 焊接温度:260°C
    输入(发射器)
    - 反向电压:5 V
    - 正向电流:25 mA
    - 正向浪涌电流:200 mA(tp ≤ 10 μs)
    输出(检测器)
    - 集电极-发射极电压:20 V
    - 发射极-集电极电压:7 V
    - 集电极电流:20 mA
    - 集电极暗电流(Tamb=85°C, VCE=5V):3.3 μA
    开关特性
    - 上升时间:9 μs
    - 下降时间:16 μs

    产品特点和优势


    - 紧凑设计:适合各种空间受限的应用。
    - 高可靠性:AEC-Q101认证确保在恶劣环境下仍能稳定工作。
    - 高集成度:红外发射器和光电晶体管集成在一个封装内,减少了外部电路需求。
    - 良好的电气特性:优秀的电气参数保证了高效的信号转换和处理能力。

    应用案例和使用建议


    - 汽车光学传感器:适用于多种汽车内部和外部传感器,如车窗防夹手系统。
    - 位置编码器:可用于机器人、工业自动化设备中的位置检测和控制。
    - 运动速度传感器:在运动器材、健身设备中监测运动速度和距离。
    - 使用建议:在安装过程中注意保护光轴,避免不必要的物理干扰。

    兼容性和支持


    - 兼容性:TCPT1600X01可以与其他标准的表面贴装器件配合使用,支持快速可靠的连接。
    - 支持服务:Vishay提供详尽的技术文档和在线技术支持,帮助用户解决问题。

    常见问题与解决方案


    1. 问题:传感器输出信号不稳定。
    - 解决方法:检查焊接质量和电路连接,确保符合规范。
    2. 问题:温度过高导致性能下降。
    - 解决方法:通过散热片或其他冷却措施降低温度,确保环境温度在推荐范围内。

    总结和推荐


    TCPT1600X01 是一款高性能、高可靠性的透射式传感器,具有紧凑的封装设计和优良的电气特性,特别适合于需要精确位置检测和信号传输的应用场合。其良好的环境适应性和广泛的适用范围使其在市场上具备很强的竞争优势。因此,我们强烈推荐此产品给需要此类传感器的应用工程师和制造商。
    如果您有任何疑问或需要进一步的帮助,可以联系 Vishay 的技术支持团队获取更多资料。

TCPT1600X01参数

参数
最小工作供电电压 -
感应距离 3mm
感应方式 Through-Beam
颜色感应 -
光源 红外发射器
波长 950nm
输出类型 Phototransistor
响应时间 9μs,16μs
最大工作供电电压 -
长*宽*高 5.5mm*4mm*5.7mm
通用封装 SMD-4P
安装方式 贴片安装,通孔安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TCPT1600X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TCPT1600X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY TCPT1600X01 TCPT1600X01数据手册

TCPT1600X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
