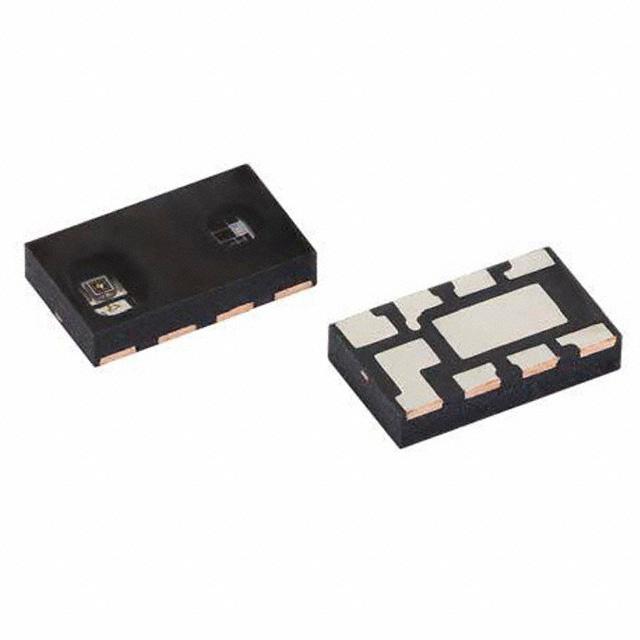

VCNL4030X01-GS18

产品分类: 光电传感器
产品描述: 550nm Optical 0mm~300mm I²C 2.5V 3.6V QFN-8 贴片安装,黏合安装 4mm*2.36mm*750μm
供应商型号: TS-VCNL4030X01-GS18
供应商: 海外现货
标准整包数: 0
VISHAY INTERTECHNOLOGY 光电传感器 VCNL4030X01-GS18

VCNL4030X01-GS18概述

    # VCNL4030X01 全集成式接近与环境光传感器技术手册解析

    1. 产品简介


    基本描述
    VCNL4030X01 是 Vishay Semiconductors 推出的一款全集成式接近与环境光传感器模块,集成红外发射器(IRED)、环境光传感(ALS)及接近传感(PS),并通过 CMOS 工艺实现高度集成化设计。该模块采用 I²C 接口(兼容 SMBus 协议),并具备中断功能,支持多从地址配置。其广泛应用涵盖移动设备(如智能手机和平板电脑)、车载检测、工业自动化及消费类电子产品等。
    主要功能
    - 集成红外发射器、环境光传感器和接近传感器。
    - 支持高精度 ALS 和 PS 功能,同时具备智能背景光消除能力。
    - 简单的 I²C 数据交互接口,简化设计复杂度。
    - 通过 Filtron™ 技术实现对人眼光谱响应的精确模拟。
    - 温度补偿机制确保输出稳定,适应各种环境条件。
    应用领域
    - 智能手机和平板电脑中的触摸屏解锁与节能控制。
    - 汽车电子中的存在检测与环境监测。
    - 显示屏亮度自动调节与对比度控制。
    - 消费电子中的碰撞检测及光学开关。

    2. 技术参数


    以下为 VCNL4030X01 的主要技术参数汇总:
    | 参数名称 | 范围/值 | 单位 |
    |
    | 封装类型 | 表面贴装
    | 尺寸(长×宽×高) | 4.0 × 2.36 × 0.75 | mm |
    | 操作电压范围 | 2.5 至 3.6 | V |
    | I²C 总线电压范围 | 1.8 至 5.5 | V |
    | IRED 驱动电流范围 | 50 至 200 | mA |
    | ALS 输出分辨率 | 0.004 至 16 | lx |
    | ALS 测量范围 | 0.004 至 16,768 | lx |
    | PS 输出分辨率 | 12 位/16 位 | steps |
    | 接近检测范围 | 0 至 300 | mm |
    | 存储温度范围 | -40 至 +110 | °C |
    3. 产品特点与优势
    突破性功能
    1. Filtron™ 技术:采用专利技术实现与人眼光谱响应的最佳拟合,同时有效过滤背景光(包括太阳光)。
    2. 智能交叉干扰消除:通过先进的算法消除红外发射器的红光溢出影响,提升检测精度。
    3. 可编程中断阈值:支持上下限触发设置,减少微控制器的频繁干预,节省功耗。
    竞争力分析
    - 低功耗设计:相比同类产品,VCNL4030X01 的功耗更低,尤其适用于便携设备。
    - 高稳定性:具备优异的温度补偿性能,确保输出数据在不同温度条件下的一致性。
    - 灵活接口配置:支持四种从地址选择,便于多传感器协同工作。
    4. 应用案例与使用建议
    应用场景分析
    - 移动设备:用于屏幕锁定功能时,根据距离判断手部靠近,进而自动关闭显示以节约能耗。
    - 汽车电子:在乘客区域部署,检测人体存在情况,避免长时间无人状态下的能源浪费。
    - 工业设备:如机器人障碍物检测,在小空间内进行精准的距离测量。
    使用建议
    1. 在设置中断阈值时,应根据具体应用场景调整高、低阈值,确保避免误报。
    2. 环境光的灵敏度可通过 I²C 接口动态调节,针对不同环境需求提供个性化设定。
    3. 使用多个模块时,注意选择不同的从地址以避免冲突。

    5. 兼容性和支持


    兼容性
    - VCNL4030X01 支持标准 I²C 总线协议,易于与其他符合 SMBus 的微处理器集成。
    - 多从地址模式兼容多设备协作场景。
    售后服务
    - 提供官方技术支持邮箱 sensorstechsupport@vishay.com。
    - 用户可在官网下载最新版技术文档,并获取在线更新服务。

    6. 常见问题与解决方案


    问题 1:传感器无法正常启动
    原因:供电电压未达到要求范围。
    解决方法:检查 VDD 是否在 2.5 V 至 3.6 V 之间。
    问题 2:中断信号异常
    原因:中断阈值设置不正确。
    解决方法:通过 I²C 配置寄存器重新调整高、低阈值。
    问题 3:温漂现象明显
    原因:未启用温度补偿功能。
    解决方法:启用内置温度传感器并重新校准输出。
    7. 总结与推荐
    综合评价
    VCNL4030X01 是一款集高性能与易用性于一身的多功能传感器模块。其卓越的滤光能力和温度补偿机制使其成为环境光和接近检测的理想选择。此外,支持 I²C 接口和多种从地址模式显著提升了系统灵活性。
    推荐程度
    非常推荐:适用于移动设备、汽车电子及工业控制领域。无论是初学者还是资深工程师都能轻松上手,且性价比高,非常适合批量生产使用。

VCNL4030X01-GS18参数

参数
响应时间 -
光源 -
波长 550nm
输出类型 I²C
感应方式 Optical
最大工作供电电压 3.6V
感应距离 0mm~300mm
最小工作供电电压 2.5V
颜色感应 -
长*宽*高 4mm*2.36mm*750μm
通用封装 QFN-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCNL4030X01-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCNL4030X01-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VCNL4030X01-GS18 VCNL4030X01-GS18数据手册

VCNL4030X01-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
