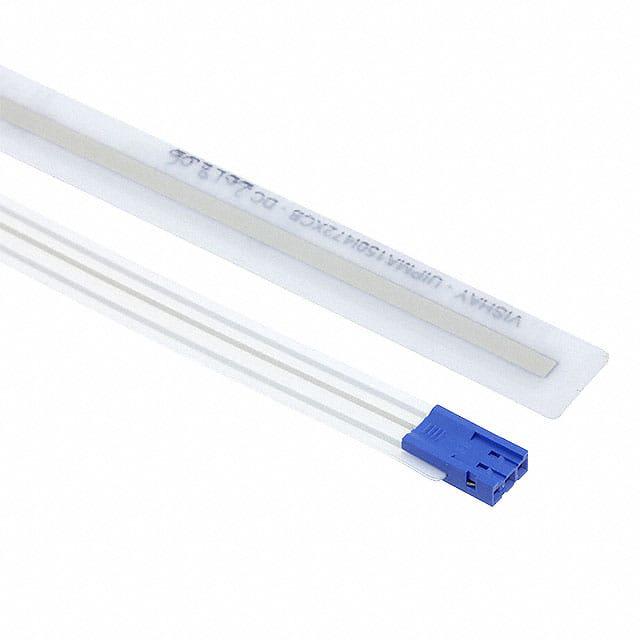

UIPMA150I472XCB

产品分类: 位置传感器
产品描述: Vishay 线性电位器 UIPMA系列, 最大电阻4.7kΩ, 粘合式安装
供应商型号: 2925481
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 位置传感器 UIPMA150I472XCB

UIPMA150I472XCB概述

    概览:UIPMA & UIPMC 超平工业电位计膜片技术手册

    产品简介


    UIPMA & UIPMC 超平工业电位计膜片是由 Vishay MCB 生产的高性能电位计产品,主要分为两种类型:直线型(UIPMA)和旋转型(UIPMC)。这些电位计在精度、耐用性和集成度方面具有显著的优势,广泛应用于工业自动化、仪器仪表和其他需要高精度和高稳定性的场合。

    技术参数


    | 参数名称 | UIPMA | UIPMC |
    |
    | 总电阻(Rn) | 4.7 kΩ | 10 kΩ |
    | 电阻容差 | ± 30% | ± 30% |
    | 耗散功率(最大值) | ≤ 0.1 W/cm | ≤ 1 W 至 70°C |
    | 理论电气行程(TET) | 20 mm 至 250 mm | 312° |
    | 电气行程容差 | ± 1 mm | ± 3° |
    | 实用电气行程(UET) | TET - 2 mm | 306° |
    | 电气连续性行程(ECT) | TET + 4 mm | 325° |
    | 直线性误差 | ± 2% | ± 5% |
    | 温度系数 | -300 ppm/°C | ± 300 ppm/°C |
    | 收集极/轨道电流(Ic)| ≤ 1 mA
    | 推荐电流 | ≤ 100 μA
    | 推荐负载阻抗 | ≥ 100 Rn
    | 输出平滑度 | < 0.1% (NFC 93 255)

    产品特点和优势


    - 密封性能: 具有 IP66 防护等级,适用于恶劣环境。
    - 无限分辨率: 提供高精度输出,适合精密控制需求。
    - 高集成能力: 可以轻松集成到各种工业设备中。
    - 高耐用性: 寿命超过 300 万次循环,适用于长时间使用场景。
    - 灵活设计: 两种类型(直线型和旋转型),适用于不同的应用需求。

    应用案例和使用建议


    - 工业自动化: 在自动化生产线中用于测量和控制距离或角度变化。
    - 仪器仪表: 作为传感器用于精密仪器的信号采集。
    - 环境监测: 在环境控制系统中监测温度和湿度变化。
    使用建议:
    - 安装时确保接口表面清洁干燥,避免任何灰尘和油污。
    - 在弯曲扁平柔性电缆时,最小半径应为 3 mm。
    - 根据具体应用选择合适的总电阻值和行程范围。

    兼容性和支持


    - 连接器兼容性: 可通过 Berg Duflex 67.013.003 连接器实现与其他设备的兼容。
    - 厂商支持: Vishay 提供详细的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    1. 安装困难
    - 解决方法: 确保传感器安装面平整且无异物。
    2. 输出不稳定
    - 解决方法: 检查电路连接并确认是否满足所有电气特性要求。
    3. 使用寿命短
    - 解决方法: 根据实际工作条件选择合适型号和类型的电位计,并正确安装。

    总结和推荐


    综上所述,UIPMA & UIPMC 超平工业电位计膜片在性能、集成能力和耐用性方面表现出色,特别适用于对精度和稳定性要求较高的工业应用。无论是对于 OEM 厂商还是最终用户来说,都是值得信赖的选择。强烈推荐在工业自动化和精密仪器仪表等领域使用。

UIPMA150I472XCB参数

参数
最小工作供电电压 -
输出 电阻
线性范围 0~150.00mm
线性度 ±2%
致动器类型 Flexible Membrane - Linear
最大工作供电电压 -
技术 Resistive
电阻容差 ±30%
输出类型 -
旋转角 -
用于测量 线性位置
长*宽*高 150mm*13.5mm*13.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

UIPMA150I472XCB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UIPMA150I472XCB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 位置传感器 VISHAY INTERTECHNOLOGY UIPMA150I472XCB UIPMA150I472XCB数据手册

UIPMA150I472XCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
