BPW76B

产品分类: 光电传感器
产品描述: Vishay 光电晶体管, 检测红外+可见光, ±40 °半感光角度, 通孔安装
供应商型号: TU-BPW76B
供应商: 海外现货
标准整包数: 1000

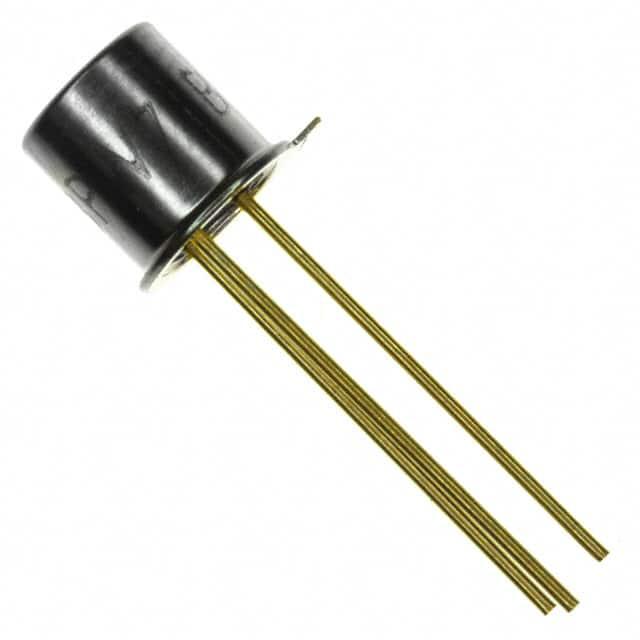

VISHAY INTERTECHNOLOGY 光电传感器 BPW76B

BPW76B概述

    Vishay BPW76A/B 硅NPN光电晶体管技术手册

    产品简介


    BPW76系列是 Vishay Semiconductors 公司生产的硅NPN光电晶体管,具有高辐射灵敏度,适用于可见光和近红外辐射。这些光电晶体管采用密封TO-18封装,并带有基极终端和平玻璃窗,可确保高性能并适用于多种电子控制和驱动电路。

    技术参数


    - 型号: BPW76A 和 BPW76B
    - 封装形式: 引脚式TO-18
    - 直径: 4.7mm
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -40°C 至 +125°C
    - 绝对最大额定值:
    - 集电极-基极电压 (VCBO): 80V
    - 集电极-发射极电压 (VCEO): 70V
    - 发射极-基极电压 (VEBO): 5V
    - 集电极电流 (IC): 50mA
    - 集电极峰值电流 (ICM): 100mA
    - 最大总功耗 (PV): 250mW (Tamb ≤ 25°C)
    - 结温 (Tj): 125°C
    - 热阻 (RthJA): 400K/W (铜线连接, 0.14mm²)
    - 热阻 (RthJC): 150K/W
    - 基本特性:
    - 集电极发射极击穿电压 (V(BR)CEO): 70V
    - 集电极发射极暗电流 (ICEO): 1nA 至 100nA (VCE = 20V, E = 0)
    - 集电极发射极电容 (CCEO): 6pF (VCE = 5V, f = 1MHz, E = 0)
    - 半敏感角 (ϕ): ±40°
    - 峰值灵敏波长 (λp): 850nm
    - 光谱带宽 (λ0.1): 450至1080nm
    - 饱和电压 (VCEsat): 0.15V 至 0.3V (Ee = 1mW/cm², λ = 950nm, IC = 0.1mA)
    - 专用特性:
    - 光电流 (Ica):
    - BPW76A: 0.4mA 至 0.8mA (Ee = 1mW/cm², λ = 950nm, VCE = 5V)
    - BPW76B: > 0.6mA (Ee = 1mW/cm², λ = 950nm, VCE = 5V)
    - 响应时间:
    - 开启时间 (ton): 6µs (VS = 5V, IC = 5mA, RL = 100Ω)
    - 关闭时间 (toff): 5µs (VS = 5V, IC = 5mA, RL = 100Ω)
    - 截止频率 (fc): 110kHz (VS = 5V, IC = 5mA, RL = 100Ω)

    产品特点和优势


    - 高灵敏度: BPW76系列具有出色的光电灵敏度,适用于多种光控应用。
    - 快速响应: 短的开关时间和截止频率使其适合高速操作。
    - 结构坚固: 防水密封TO-18封装确保长期稳定运行。
    - 兼容RoHS: 满足无铅标准,符合环保要求。
    - 适用广泛: 既适用于可见光也适用于近红外光。

    应用案例和使用建议


    - 应用: 作为光电检测器用于各种电子控制和驱动电路,如自动化系统、环境监测设备、消费电子产品等。
    - 使用建议: 在选择光电晶体管时,考虑其工作环境和应用场景。例如,在需要高灵敏度的环境中,BPW76A可能更合适;而在成本敏感的应用中,BPW76B可以提供良好的性价比。

    兼容性和支持


    - 兼容性: BPW76系列光电晶体管与大多数标准电路板兼容,易于集成到现有设计中。
    - 技术支持: Vishay提供全面的技术支持,包括在线文档、电子邮件咨询(detectortechsupport@vishay.com)和电话支持。

    常见问题与解决方案


    - Q: 如何避免光电晶体管损坏?
    - A: 使用适当的驱动电路,确保不超出最大额定值,如集电极电流 (IC) 和总功耗 (PV)。
    - Q: 如何校准灵敏度?
    - A: 使用光谱仪测量光照强度,并根据数据调整电路以匹配所需灵敏度。
    - Q: 如何测试光电晶体管的功能?
    - A: 使用万用表和信号发生器,验证各参数(如集电极电流、饱和电压等)是否在规定的范围内。

    总结和推荐


    BPW76A/B系列光电晶体管是一款高性能的光电检测元件,具备高灵敏度、快速响应和高可靠性等特点。适用于多种光控应用,并且通过了RoHS认证。对于需要高精度和稳定的光电控制需求,BPW76系列是非常理想的选择。因此,我们强烈推荐这一系列的产品用于各类光电控制应用。

BPW76B参数

参数
光源 -
感应方式 -
输出类型 -
颜色感应 -
感应距离 -
最小工作供电电压 -
最大工作供电电压 -
响应时间 -
波长 850nm
长*宽*高 5.5mm*5.5mm*5.2mm
通用封装 TO-18
安装方式 通孔安装
零件状态 在售
包装方式 散装

BPW76B厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BPW76B数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY BPW76B BPW76B数据手册

BPW76B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.695 ¥ 14.4923
库存: 26000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 14492.3
直接购买
加入购物车
