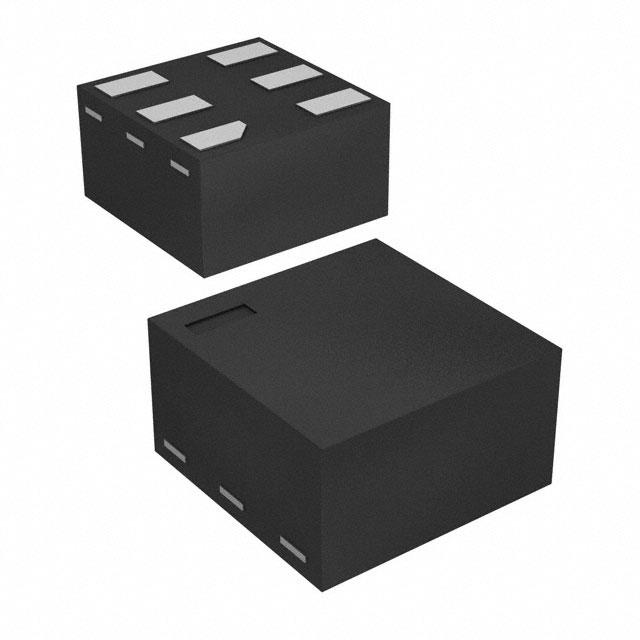

DG3257DN-T1-GE4

产品分类: 其他接口芯片
产品描述: Analog Switch Single SPDT 6-Pin UDFN T/R
供应商型号: 2829405
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 其他接口芯片 DG3257DN-T1-GE4

DG3257DN-T1-GE4概述


    产品简介


    DG3257 是由 Vishay Siliconix 生产的一款高性能单通道双掷(SPDT)模拟开关。它具备低导通电阻、高带宽的特点,适用于智能电话、平板电脑、摄像头、音频设备、计算机及外设、数据存储、物联网、可穿戴设备以及便携式医疗设备等多种应用场合。

    技术参数


    | 参数 | 规格值 | 备注 |
    |
    | 工作电压 | 1.65 V 至 5.5 V
    | 导通电阻 (RON) | 5Ω (典型值)
    | 开关导通电容 | 9 pF (典型值)
    | -3 dB 带宽 | 700 MHz
    | 温度范围 | -40°C 至 +85°C
    | 热阻抗 | 407°C/W
    | 输入逻辑电平 | 1.2 V (最小值)
    | 电源电流 | ≤ 1 μA (典型值)

    产品特点和优势


    - 低电阻: 典型值为 5Ω,适用于高频信号切换。
    - 高带宽: 达到 700 MHz,确保信号传输不失真。
    - 环境友好: 铅(Pb)自由封装,符合 RoHS 标准。
    - 保护电路: 集成保护电路,能承受高达 300 mA 的闩锁电流,并具有超过 6 kV 的 ESD 耐受能力。
    - 封装紧凑: 采用超小型 μDFN6L 封装(1 mm x 1 mm),适用于便携式设备。
    - 宽电源范围: 可以从 1.65 V 到 5.5 V 操作,适应多种电池供电设备。

    应用案例和使用建议


    应用场景
    - 智能手机和移动设备:用于实现不同的信号路径选择。
    - 平板电脑和电子阅读器:提供灵活的信号切换,增强用户体验。
    - 摄像头和音频设备:确保高质量的信号传输,减少失真。
    使用建议
    - 在设计电路时,需考虑到开关的导通电阻对信号的影响,特别是对于高频信号。
    - 为避免热损伤,建议在设计时考虑散热措施。
    - 使用该开关进行多通道切换时,注意通道间的串扰和隔离度。

    兼容性和支持


    - 兼容性: 与 1.8V 逻辑电平兼容,支持多种低压 MCU。
    - 支持: Vishay Siliconix 提供全面的技术支持,可以通过 `analogswitchtechsupport@vishay.com` 获得帮助。
    - 文档: 完整的产品文档可在官方网站上找到,包括详细的使用指南和参考设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关导通电阻过高 | 检查电源电压是否在 1.65 V 至 5.5 V 范围内。 |
    | 信号传输质量下降 | 检查连接线路是否有噪声干扰或信号衰减。 |
    | 无法正常切换 | 检查控制逻辑信号是否正确输入。 |
    | 开关漏电流过大 | 检查负载是否过载,重新检查连接线。 |

    总结和推荐


    DG3257 是一款集高性能和高可靠性于一体的模拟开关,尤其适用于便携式设备和高性能信号处理需求。其紧凑的封装、广泛的电源范围和优异的电气特性使其成为多种应用场合的理想选择。我们强烈推荐此产品,特别是在需要高性能信号切换的应用环境中。

DG3257DN-T1-GE4参数

参数
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DG3257DN-T1-GE4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG3257DN-T1-GE4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他接口芯片 VISHAY INTERTECHNOLOGY DG3257DN-T1-GE4 DG3257DN-T1-GE4数据手册

DG3257DN-T1-GE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.5139
10+ ¥ 2.5139
100+ ¥ 1.8283
500+ ¥ 1.7064
1000+ ¥ 1.6759
5000+ ¥ 1.6455
10000+ ¥ 1.6455
库存: 1921
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.13
