首页  >  产品百科  >  DG2032EDN-T1-GE4

DG2032EDN-T1-GE4

产品分类: 其他接口芯片
产品描述: 2.5 Ohms, High Bandwidth, Dual SPDT Analog Switch
供应商型号: 78-DG2032EDN-T1-GE4
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 其他接口芯片 DG2032EDN-T1-GE4

DG2032EDN-T1-GE4概述

    DG2032E 高带宽双SPDT模拟开关技术手册

    产品简介


    DG2032E 是由 Vishay Siliconix 公司生产的一款高性能低电压双单极/双掷模拟开关。其主要特征是在电源电压范围为 1.8 V 至 5.5 V 的情况下,提供高达 221 MHz 的带宽和 2.5 欧姆的低导通电阻(RON),特别适用于音频、视频和 USB 信号路由等应用。

    技术参数


    DG2032E 的关键技术参数如下:
    - 工作电压范围:1.8 V 至 5.5 V
    - 导通电阻(RON):2.5 欧姆 @ 4.5 V
    - 带宽:221 MHz
    - 关断隔离度:-58 dB @ 1 MHz
    - 逻辑兼容性:+1.6 V 逻辑兼容
    - 电源电流:最高 1 μA(典型值)
    - 绝对最大额定值:
    - 连续电流:± 50 mA
    - 峰值电流:± 200 mA
    - 储存温度:-65 °C 到 +150 °C
    - 功耗:1295 mW

    产品特点和优势


    - 高线性度:减少信号失真
    - 低功耗:提供更高的能效
    - 高带宽:适合高速信号处理
    - 全轨信号摆动范围:适应广泛的应用场景

    应用案例和使用建议


    - USB / UART信号切换:确保高速数据传输的稳定性和可靠性。
    - 音频/视频切换:在多通道音频和视频系统中实现无缝切换。
    - 移动电话:保证手机内部信号传输的高效和准确。
    - 媒体播放器:提供稳定的音频输出和清晰的画面质量。
    使用建议:
    - 在高频信号应用中,确保信号路径上的阻抗匹配,以减少信号反射和失真。
    - 使用屏蔽电缆和滤波器来降低外部干扰对信号质量的影响。

    兼容性和支持

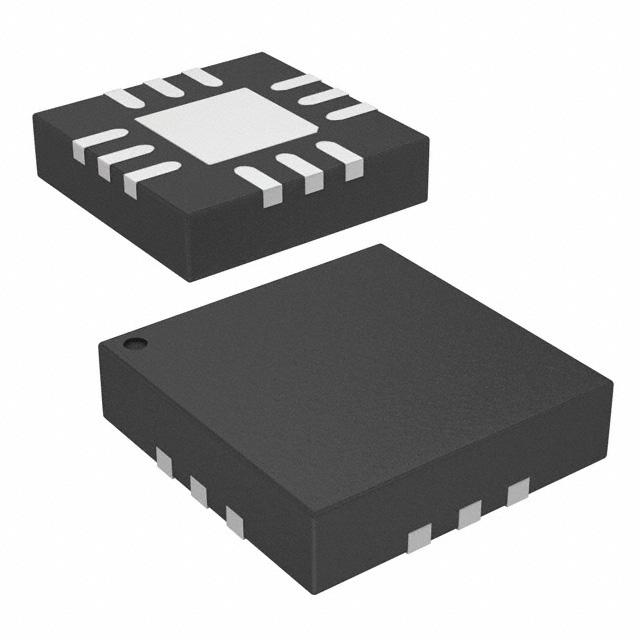

    - 封装类型:QFN12 (3 mm x 3 mm),镍钯金终端,适用于多种印刷电路板设计。
    - 制造商支持:对于技术问题和支持请求,可以通过 email 联系 analogswitchtechsupport@vishay.com。

    常见问题与解决方案


    1. 如何确定导通电阻(RON)?
    - 确保输入电压和输出负载在规定范围内,使用万用表测量导通电阻。
    - 解决方法:参阅技术手册,了解正确的测量方法和条件。
    2. 如何改善关断隔离度?
    - 减少信号路径中的杂散电容和电阻。
    - 解决方法:增加去耦电容,使用低泄漏器件,减小寄生电容。
    3. 电源电流异常怎么办?
    - 确认电源电压稳定,检查电路中的所有连接点。
    - 解决方法:重新检查电源电路,确保所有接线正确且无短路。

    总结和推荐


    DG2032E 是一款高性能的模拟开关,适用于需要高线性度、低功耗和高带宽的应用场合。其独特的设计使其在音频、视频和USB信号路由等领域具有显著的优势。总体而言,它是一款值得推荐的产品,适用于对信号质量要求较高的应用场合。强烈建议在相关项目中使用此产品,以获得最佳的性能和用户体验。

DG2032EDN-T1-GE4参数

参数
长*宽*高 3mm*3mm*1mm
通用封装 QFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DG2032EDN-T1-GE4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG2032EDN-T1-GE4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他接口芯片 VISHAY INTERTECHNOLOGY DG2032EDN-T1-GE4 DG2032EDN-T1-GE4数据手册

DG2032EDN-T1-GE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6215 ¥ 13.7017
10+ $ 1.1845 ¥ 10.009
25+ $ 1.0684 ¥ 9.0276
100+ $ 0.9053 ¥ 7.6498
250+ $ 0.8348 ¥ 7.0544
500+ $ 0.8024 ¥ 6.7806
1000+ $ 0.7484 ¥ 6.3243
2500+ $ 0.6804 ¥ 5.7494
7500+ $ 0.6741 ¥ 5.6961
库存: 2821
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.7
