首页  >  产品百科  >  DG407DN-E3

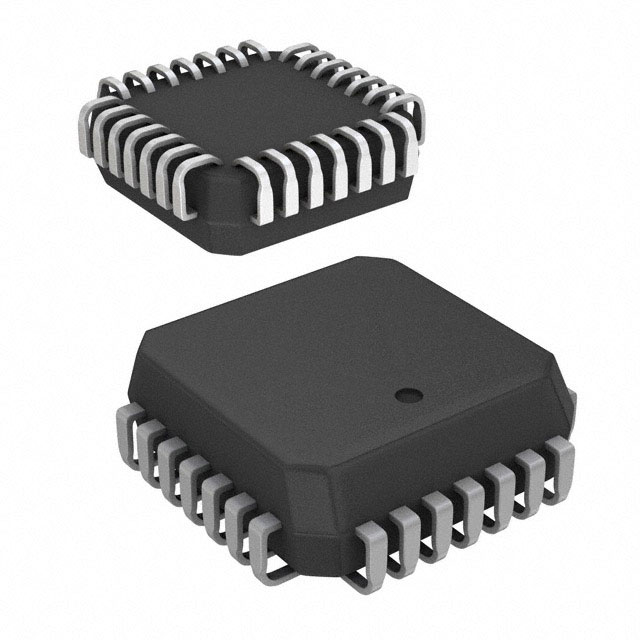

DG407DN-E3

产品分类: 其他接口芯片
产品描述: Vishay 多路复用器, PLCC封装, 28引脚
供应商型号: CSJ-ST36435657
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其他接口芯片 DG407DN-E3

DG407DN-E3概述

    高性能CMOS模拟多路复用器:DG406 和 DG407

    产品简介


    DG406和DG407是高性能CMOS模拟多路复用器,适用于高精度的数据采集、音频信号切换和路由、ATE系统和航空电子设备。这两款器件采用硅栅CMOS工艺设计,具有单电源供电能力,并提供±20V至±5V的宽广供电范围。其独特的“断开前接通”开关动作可有效防止输入端瞬间短路问题。此外,所有控制输入(地址A和使能EN)均兼容TTL电平。

    技术参数


    - 电压范围: ±20V 至 ±5V
    - 供电能力: 单电源(最高44V)
    - 通道数: DG406(16个单端通道),DG407(8个差分通道)
    - 导通电阻: 最小值为50Ω,最大值为125Ω
    - 切换时间: tTRANS(转换时间):200纳秒
    - 泄漏电流: 源极和漏极关断时泄漏电流分别为几纳安到几十纳安
    - 电源电流: 正负供电电流分别为几微安到数十毫安
    - 温度范围: -40°C 至 85°C
    - 封装选项: 28-Pin Plastic DIP, 28-Pin PLCC, 28-Pin Widebody SOIC

    产品特点和优势


    1. 低导通电阻(RDS(on):50Ω至125Ω): 确保信号传输无失真。
    2. 低电荷注入(Q:15pC): 减少信号干扰。
    3. 快速切换时间(tTRANS:200纳秒): 提升数据处理速度。
    4. 低功耗(0.2mW): 适合电池供电设备和远程仪器。
    5. 高抗破坏性:通过扩展电压范围和材料层防护,提升可靠性和稳定性。
    6. 广泛的应用范围:支持高精度应用和电池供电设备。

    应用案例和使用建议


    - 数据采集系统: 用于高速数据采集场景,确保信号传输无失真。
    - 音频信号路由: 可以有效避免噪声,特别是在长距离信号传输时。
    - 医疗仪器: 在需要高精度测量的应用中表现出色。
    - ATE系统: 在自动化测试系统中实现高精度数据采集。
    - 航空电子设备: 适应各种极端环境条件。
    使用建议:
    - 对于高速信号采集,应根据切换时间和负载来计算采样频率,确保满足奈奎斯特采样定理。
    - 选择合适的封装和供电方式,以匹配具体应用场景的需求。

    兼容性和支持


    - 兼容性: DG406和DG407与多种封装和供电方式兼容,可根据不同应用需求选择合适的型号。
    - 技术支持: 如需技术支持,可通过analogswitchsupport@vishay.com联系厂商。

    常见问题与解决方案


    - Q: 导通电阻变化太大怎么办?
    - A: 确保所有控制信号满足逻辑电平要求,如果仍然存在问题,检查电路连接是否有误。
    - Q: 信号传输不稳定?
    - A: 检查供电电压是否稳定,同时确保信号源阻抗足够低,且复用器与负载之间的电容合理。
    - Q: 转换时间过长?
    - A: 尝试降低负载电容或使用较低的导通电阻型号。

    总结和推荐


    综上所述,DG406和DG407作为高性能CMOS模拟多路复用器,具有低导通电阻、快速切换时间、低功耗和广泛的工作温度范围等显著优势。它们在数据采集、音频信号处理、医疗仪器等领域有着广泛应用,非常适合对精度和可靠性要求较高的应用场景。因此,我们强烈推荐使用这些器件来提升系统的整体性能。

DG407DN-E3参数

参数
长*宽*高 12.57mm*12.57mm*3.69mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

DG407DN-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG407DN-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他接口芯片 VISHAY INTERTECHNOLOGY DG407DN-E3 DG407DN-E3数据手册

DG407DN-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4835 ¥ 37.9752
库存: 1656
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.97
直接购买
加入购物车
