DG413DJ-E3

产品分类: 其他接口芯片

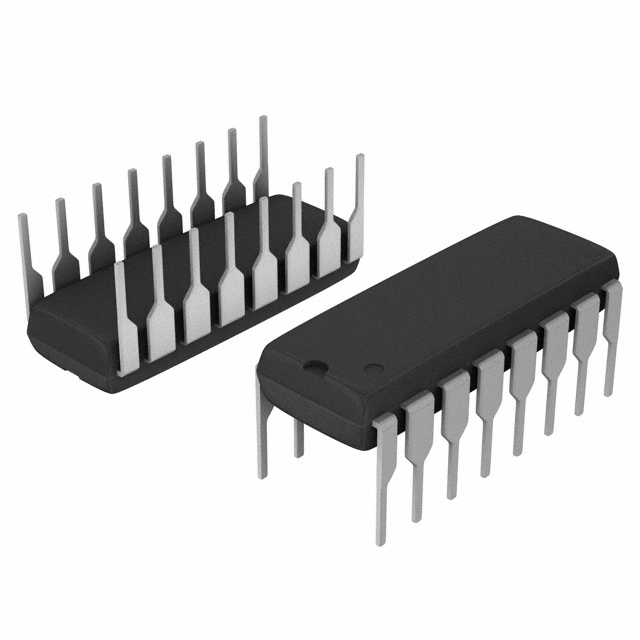

产品描述: Vishay 模拟开关, PDIP封装, 16引脚
供应商型号: DG413DJ-E3
供应商: 云汉优选
标准整包数: 10
VISHAY INTERTECHNOLOGY 其他接口芯片 DG413DJ-E3

DG413DJ-E3概述

    精品单极CMOS模拟开关:Vishay Siliconix DG411, DG412, DG413

    产品简介


    Vishay Siliconix的DG411, DG412和DG413系列是高精度单极四路SPST(单极单掷)CMOS模拟开关。这些开关旨在提供高速、低误差的精密模拟信号切换。其广泛应用涵盖了精密自动测试设备、精密数据采集系统、通信系统、电池供电系统以及计算机外设等。

    技术参数


    以下是DG411, DG412和DG413的技术规格和关键性能参数:
    | 参数 | 符号 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 模拟信号范围 | - | - | V | -15 | 15 | 15 |
    | 导通电阻 | RDS(on) | V+ = 13.5 V, V- = -13.5 V, IS = -10 mA, VD = ±8.5 V | Ω | 25 | 35 | 45 |
    | 开关断泄漏电流 | IS(off) | V+ = 16.5 V, V- = -16.5 V, VD = ±15.5 V, VS = ±15.5 V | nA | -0.25 | 0 | 0.25 |
    | 通道导通泄漏电流 | ID(on) | V+ = 16.5 V, V- = -16.5 V, VS = VD = ±15.5 V | nA | -0.4 | 0 | 0.4 |
    | 转换时间 | tON | RL = 300 Ω, CL = 35 pF, VS = ±10 V | ns | 110 | 175 | 240 |
    | 脱离电压 | OIRR | RL = 50 Ω, CL = 5 pF, f = 1 MHz | dB | 68 |

    产品特点和优势


    - 高电压额定值:最高可达44V。
    - 广泛的模拟信号范围:±15V。
    - 低导通电阻:25Ω。
    - 高速开关:110ns的开关时间。
    - 极低功耗:0.35µW。
    - TTL和CMOS兼容性。
    - 单电源能力。
    - 符合RoHS指令。

    应用案例和使用建议


    - 精密自动测试设备:如半导体测试系统中,可以实现高精度信号切换。
    - 精密数据采集:如传感器信号处理时,利用其高精度和低误差特性。
    - 通信系统:可应用于需要高速切换的通信接口。
    使用建议:在高频切换应用场景中,应确保电路设计中电容和电阻匹配,以优化开关性能并减少信号失真。

    兼容性和支持


    DG411, DG412和DG413与多种数字控制信号兼容,如TTL和CMOS。厂家提供了详细的文档和技术支持,确保客户能正确使用和维护这些产品。

    常见问题与解决方案


    1. 开关无法正常工作:检查电源电压是否在规定范围内,确认数字控制信号正确。
    2. 输出信号失真:检查电路中是否有过多寄生电容和电感,进行适当去耦处理。
    3. 导通电阻过高:确认电源电压满足要求,并重新校准设备。

    总结和推荐


    DG411, DG412和DG413系列的CMOS模拟开关具有高性能和广泛的适用性,特别适合需要高精度和低功耗的应用场景。其优异的特性和可靠性使其成为工业和军事领域的理想选择。总体来说,这是一款值得推荐的产品。

DG413DJ-E3参数

参数
21.33mm(Max)
7.11mm(Max)
3.81mm(Max)
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

DG413DJ-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG413DJ-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他接口芯片 VISHAY INTERTECHNOLOGY DG413DJ-E3 DG413DJ-E3数据手册

DG413DJ-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 22.2881
库存: 102
起订量: 30 增量: 1
交货地:
最小起订量为:10
合计: ¥ 222.88
直接购买
加入购物车
