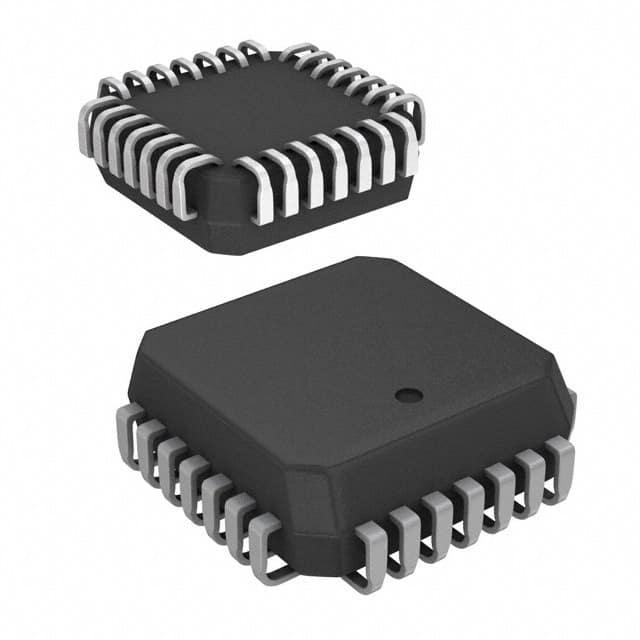

DG538ADN

产品分类: 视频接口芯片
产品描述: Analog Multiplexer Single 8:1/Dual 4:1 28-Pin PLCC
供应商型号: SEU-DG538ADN
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 视频接口芯片 DG538ADN

DG538ADN概述

    DG534A/538A 4-/8-Channel Wideband Video Multiplexers

    1. 产品简介


    DG534A 和 DG538A 是 Vishay Siliconix 出品的多功能宽频视频多路复用器,分别提供4通道或双2通道和8通道或双4通道的选择能力。它们广泛应用于视频信号路由、音频信号路由以及测试与测量系统中。这些设备具备数字可选性,能够简化微处理器数据总线接口,并且适用于高速读回,适合于在多种应用场合中处理高速信号。

    2. 技术参数


    - 带宽:500 MHz
    - 串扰抑制:–97 dB @ 5 MHz
    - 开关电阻:低至45Ω
    - 逻辑兼容性:TTL兼容
    - 工作电压范围:
    - 正向供电电压(V+):-0.3 V 至 +21 V
    - 负向供电电压(V–):-10 V 至 +0.3 V
    - 控制逻辑输入电压:
    - 高电平(VAIH):≥ 2.4 V
    - 低电平(VAIL):≤ 0.8 V
    - 存储温度范围:-65°C 至 +150°C
    - 最大工作电流:20 mA(持续),40 mA(脉冲)

    3. 产品特点和优势


    - 宽频带:具备500 MHz的高带宽,适用于高频信号的传输。
    - 低串扰:-97 dB的串扰抑制能力,确保信号的完整性。
    - 低电阻:极低的导通电阻(45Ω),减少信号损耗。
    - 支持差分信号切换:允许双极信号摆动,无需直流偏置。
    - 改善系统带宽:提供更好的通道隔离度,提高系统的整体带宽性能。
    - 简化接口:集成TTL兼容地址解码逻辑和带数据读回的锁存器,简化与微处理器的接口。

    4. 应用案例和使用建议


    DG534A/DG538A 广泛应用于各种高要求信号路由和处理系统中,如视频切换器、ATE系统、红外成像和超声成像系统。例如,在视频切换器中,这些设备可以确保信号的高效路由与切换,同时保持图像质量。在使用这些设备时,确保遵循正确的接地和电源管理原则以实现最佳性能。对于特定的应用场景,建议先进行充分的模拟测试以验证设备的适用性。

    5. 兼容性和支持


    - 兼容性:这些设备支持单端或差分操作模式,并能处理双极信号,与多数现代电路设计兼容。
    - 技术支持:制造商提供详尽的应用笔记和技术支持,帮助用户深入了解产品的使用方法和注意事项。

    6. 常见问题与解决方案


    - 问题:在高速信号切换过程中,发现信号延迟或失真。
    - 解决办法:检查电源和接地连接是否正确,确保所有必要的旁路电容安装到位,以降低噪声和干扰。
    - 问题:信号传输时出现严重的串扰。
    - 解决办法:确认各信号路径之间的屏蔽效果,适当调整相邻通道间的隔离措施。

    7. 总结和推荐


    综上所述,DG534A/DG538A 是一款性能卓越的视频多路复用器,特别适合需要高速、高带宽、低延迟的信号处理和切换场合。考虑到其高可靠性、出色的信号完整性和广泛的兼容性,我们强烈推荐将其用于需要精确和高效的信号路由和切换的项目中。

DG538ADN参数

参数
分辨率 -
12.57mm(Max)
12.57mm(Max)
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 管装

DG538ADN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG538ADN数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 视频接口芯片 VISHAY INTERTECHNOLOGY DG538ADN DG538ADN数据手册

DG538ADN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
