DG408LEDN-T1-GE4

产品分类: 其他接口芯片
产品描述: Analog Multiplexer Single 8:1 16-Pin QFN EP T/R
供应商型号: DG408LEDN-T1-GE4
供应商: 云汉优选
标准整包数: 1

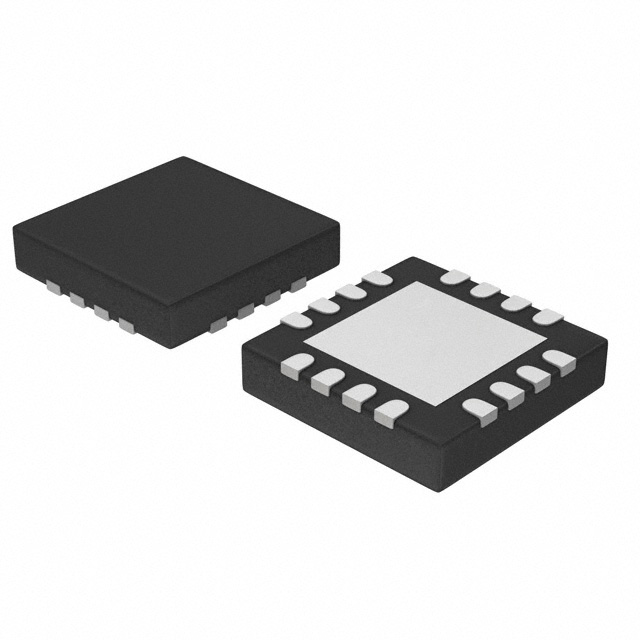

VISHAY INTERTECHNOLOGY 其他接口芯片 DG408LEDN-T1-GE4

DG408LEDN-T1-GE4概述

    DG408LE 和 DG409LE 高性能模拟多路复用器技术手册

    产品简介


    DG408LE 和 DG409LE 是 Vishay Siliconix 公司生产的高性能模拟多路复用器/解复用器。它们设计用于单电源和双电源操作,分别适用于单端和差分信号处理。这些器件广泛应用于自动测试设备、数据采集系统、医疗健康设备、通信系统及音频视频信号路由等领域。

    技术参数


    - 电源电压范围:单电源操作时为 3 V 至 16 V,双电源操作时为 ±3 V 至 ±8 V。
    - 低导通电阻:典型值为 17 Ω。
    - 快速开关时间:导通时间为 55 ns,关断时间为 36 ns。
    - 泄漏电流:最大值为 1 nA。
    - 隔离度:在 100 kHz 下,阻断隔离度为 -99 dB,串扰隔离度为 -98 dB(DG408LE)。
    - 电源电流:典型值为 6 μA(EN = Vx = 5 V)。
    - 封装形式:TSSOP16、SOIC16 和 QFN16 封装。

    产品特点和优势


    - 高精度:确保信号传输的准确性。
    - 宽供电范围:适应不同的电源需求。
    - 低功耗:减少电池驱动应用中的能量消耗。
    - 简单的逻辑接口:便于集成和控制。
    - 抗静电保护:提高产品的可靠性和耐用性。
    - 片内调节器:降低功耗,适合电池供电的应用。

    应用案例和使用建议


    - 自动测试设备:可以实现信号的高效切换和多路选择。
    - 数据采集系统:通过灵活的通道选择,提高数据采集的准确性和效率。
    - 医疗健康设备:确保在复杂医疗环境下信号的稳定传输。
    - 通信系统:提供可靠的信号路由能力,保证通信质量。
    使用建议:
    - 确保供电电压和控制信号满足手册中的要求,以避免损坏器件。
    - 使用过程中注意散热管理,尤其是在高负载情况下。
    - 在高速切换应用中,确保连接线的长度合理,以减少信号反射和干扰。

    兼容性和支持


    - 兼容性:支持 TTL、CMOS 和 LV 逻辑(3 V)接口,便于与其他电子元器件集成。
    - 支持和服务:对于具体的技术问题,可以联系 Vishay Siliconix 的技术支持团队(analogswitchsupport@vishay.com)。

    常见问题与解决方案


    - 问题一:供电电压过高导致器件损坏。
    - 解决方案:请确保供电电压不超过 16 V(单电源)或 ±8 V(双电源)。
    - 问题二:开关速度不够快,影响信号传输。
    - 解决方案:检查控制信号的时间延迟,并优化信号路径,确保符合器件的动态特性。
    - 问题三:器件在高温下性能下降。
    - 解决方案:使用适当的散热措施,如增加散热片或使用热管散热。

    总结和推荐


    DG408LE 和 DG409LE 在精度、可靠性、灵活性等方面表现出色,适合多种应用场景,特别是对于需要高性能模拟信号切换的设备。推荐在自动测试设备、数据采集系统和医疗健康设备等应用中采用此产品。在使用过程中,遵循手册中的建议和注意事项,可以最大限度地发挥其性能并延长使用寿命。

DG408LEDN-T1-GE4参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DG408LEDN-T1-GE4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DG408LEDN-T1-GE4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其他接口芯片 VISHAY INTERTECHNOLOGY DG408LEDN-T1-GE4 DG408LEDN-T1-GE4数据手册

DG408LEDN-T1-GE4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 9.4608
200+ ¥ 8.9155
500+ ¥ 8.2309
1000+ ¥ 7.5555
2500+ ¥ 7.4898
库存: 977
起订量: 30 增量: 2500
交货地:
最小起订量为:30
合计: ¥ 283.82
直接购买
加入购物车
