PHP01206E1000BST5

产品分类: 贴片电阻
产品描述: 100Ω ±0.1% 1W ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*840μm
供应商型号: 71-PHP01206E1000BST5
供应商: Mouser
标准整包数: 1

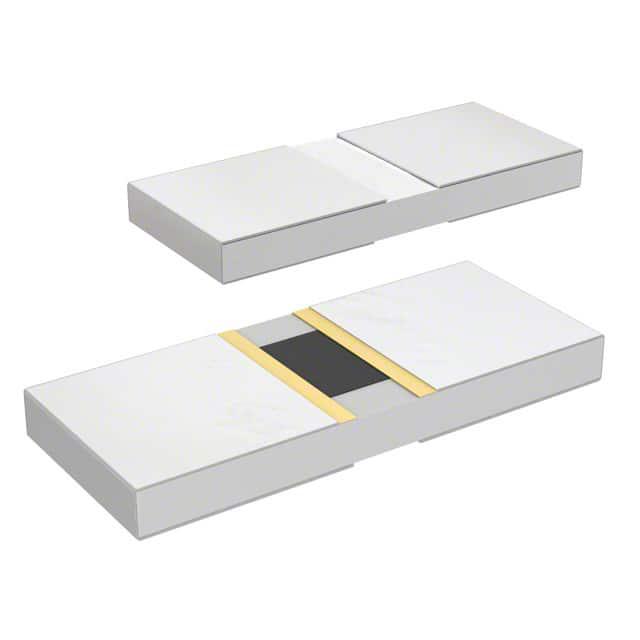

VISHAY INTERTECHNOLOGY 贴片电阻 PHP01206E1000BST5

PHP01206E1000BST5概述

    高功率薄膜贴片电阻产品介绍

    产品简介


    高功率薄膜贴片电阻(PHP系列)是由Vishay Dale公司生产的一种高性能电子元件。该系列产品采用增强型背侧端子设计,旨在减少顶部电阻层与用户电路板焊点之间的热阻,从而提高散热效率。这些电阻器适用于各种应用,包括电源供应、功率转换、制动系统、测试测量设备和电机偏转电路等。

    技术参数


    - 材料: 镍铬合金
    - 电阻范围: 10Ω至30.1kΩ
    - 温度系数: 绝对值25ppm/°C, 50ppm/°C (标准),100ppm/°C
    - 容差: 绝对值±0.1%, ±0.5%, ±1.0% 和 ±5.0%
    - 额定功率: 0.375W至2.5W (取决于安装工艺)
    - 稳定性: 绝对值变化±0.1% (2000小时@+70°C)
    - 工作电压: 75V至200V
    - 操作温度范围: -55°C至+155°C
    - 存储温度范围: -55°C至+155°C
    - 噪声水平: <-30dB
    - 阻燃等级: UL 94 V-0
    - 封装尺寸及功率:
    - 0603: 375mW (0.375W), 工作电压75V
    - 0805: 625mW (0.625W), 工作电压100V
    - 1206: 1000mW (1W), 工作电压200V
    - 2512: 2500mW (2.5W), 工作电压200V

    产品特点和优势


    1. 高纯度陶瓷基板: 保证长期稳定的电阻值和良好的耐温性能。
    2. 高功率密度: 功率等级可达2.5W,能够满足大电流应用场景的需求。
    3. 精确的电阻值和温度系数: 容差低至±0.1%,温度系数为±25ppm/°C,适合精度要求高的场合。
    4. 优秀的环境适应能力: 可承受高温和低温环境,适用于工业级应用。
    5. 抗冲击性能: 具备出色的抗震和抗热冲击性能,提高使用寿命。

    应用案例和使用建议


    1. 电源供应: 在大功率电源设计中,高功率薄膜贴片电阻能够有效处理电流的波动和过载。
    2. 电机控制: 用于电机偏转电路中,可以提供稳定可靠的电阻值。
    3. 测试测量设备: 其高精度和宽温度范围使其适用于精密测试仪器。

    使用建议:
    - 确保正确的焊接工艺以最大化功率处理能力。
    - 在极端环境下使用时,考虑额外的散热措施以保持电阻器的最佳性能。

    兼容性和支持


    - 兼容性: PHP系列电阻器具有广泛的兼容性,可以与大多数主流电路板和组件配合使用。
    - 技术支持: Vishay公司提供详尽的技术文档和在线支持,包括设计指南、安装说明等。

    常见问题与解决方案


    1. 问题: 温度系数超出预期。
    - 解决方案: 检查电阻的工作环境,确保其在规定温度范围内使用;若仍存在问题,考虑选择更严格的温度系数规格的产品。
    2. 问题: 电阻值不稳定。
    - 解决方案: 确认焊接质量和接触良好;如需更高稳定性,可以选择更低温度系数的产品。
    3. 问题: 噪声过大。
    - 解决方案: 检查电路中的接地设计和信号干扰情况;必要时可添加滤波电容。

    总结和推荐


    综上所述,高功率薄膜贴片电阻PHP系列是一款在精度、功率密度和可靠性方面表现优异的高端产品。它适用于多种应用场景,尤其是需要高功率处理能力和优良环境适应性的场合。考虑到其广泛的应用范围和卓越的性能,强烈推荐该系列产品给对电阻器性能有严格要求的设计工程师。

PHP01206E1000BST5参数

参数
电阻值 100Ω
精度 ±0.1%
额定功率 1W
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*840μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PHP01206E1000BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PHP01206E1000BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PHP01206E1000BST5 PHP01206E1000BST5数据手册

PHP01206E1000BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.438 ¥ 20.6011
10+ $ 1.679 ¥ 14.1876
50+ $ 1.221 ¥ 10.3175
100+ $ 1.1016 ¥ 9.3085
500+ $ 1.0228 ¥ 8.6423
1000+ $ 0.9731 ¥ 8.2225
2000+ $ 0.9272 ¥ 7.8344
5000+ $ 0.8873 ¥ 7.4973
库存: 5078
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.6
