首页  >  产品百科  >  NTCLE100E3224JB0

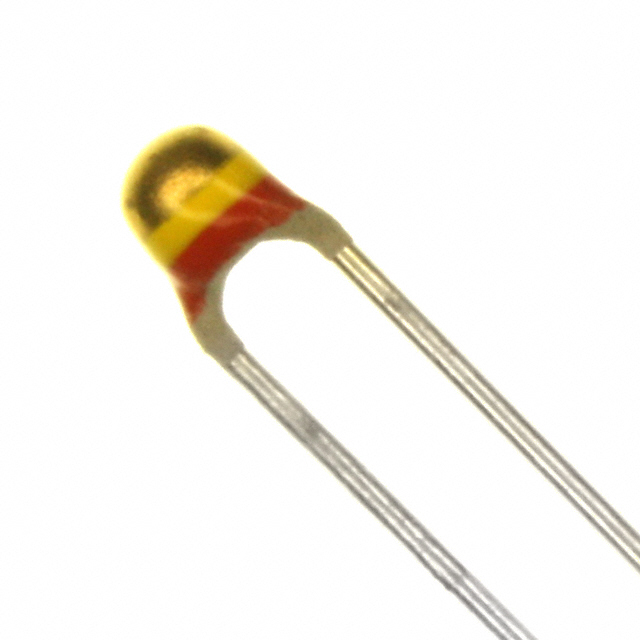

NTCLE100E3224JB0

产品分类: 温度传感器
产品描述: ±2.5% 通孔安装 4mm(长度)*4mm(高度)
供应商型号: 3780822
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3224JB0

NTCLE100E3224JB0概述

    # Vishay NTCLE100E3 系列 NTC热敏电阻技术手册解读

    产品简介


    Vishay BCcomponents 的NTCLE100E3系列属于标准精度径向引脚型负温度系数(NTC)热敏电阻,是温度测量、补偿、传感和控制的理想选择。该系列产品具有高稳定性和宽温度范围内的高精度,适合消费类及工业应用中的各种场景需求。
    主要特点:
    - 高精度:在广泛的温度范围内表现出色。
    - 长期稳定性:具备出色的长期使用寿命稳定性。
    - 卓越的价格性能比。
    - UL/cULus 认证,适用于类别XGPU2/XGPU8。
    - 安装方式:径向安装。
    - 材料分类:符合RoHS规范(带豁免)。
    应用领域:
    - 消费电子产品中的温度监控与补偿。
    - 工业自动化系统中的传感器与控制器。
    - 汽车电子、医疗设备及其他需要高精度温度管理的领域。

    技术参数


    以下是NTCLE100E3系列的技术规格摘要:
    | 参数 | 值 | 单位 |
    |
    | 标称电阻值(R25) | 3.3至470kΩ | Ω |
    | R25公差 | ±2%,±3%,±5% | % |
    | B25/85值 | 2880至4570 | K |
    | B25/85公差 | ±0.5%至±3% | % |
    | 工作温度范围 | -40至+125 | °C |
    | 短时峰值温度 | ≤150 | °C |
    | 响应时间(在油中) | ≈1.2 | 秒 |
    | 热时间常数 | 15 | 秒 |
    | 功耗限制 | 500 | mW |
    | 最大重量 | ≈0.3 | 克 |

    产品特点和优势


    NTCLE100E3系列凭借其优异的性能成为众多领域的首选:
    - 高精度:通过精确计算和严格测试确保了广泛的温度范围内的一致性。
    - 高稳定性:长期运行中保持性能不变,减少维护成本。
    - 性价比高:相较于同类产品,提供了更高的经济价值。
    - 认证合规:满足国际安全标准如UL/cULus,增强了市场的接受度。

    应用案例和使用建议


    示例应用:
    1. 家用电器:用于冰箱、空调等设备中的温度监测模块。
    2. 工业控制:在工业流程控制中作为温度反馈单元。
    3. 汽车电子:如发动机冷却液温度传感器。
    使用建议:
    - 确保安装位置远离强电磁干扰源以避免信号失真。
    - 根据具体需求选择合适的R25和B25/85值的产品型号。
    - 在设计电路时需考虑热时间常数的影响,合理安排响应时间和保护机制。

    兼容性和支持


    NTCLE100E3系列与多种电子元件兼容,广泛应用于各类电路板设计。Vishay公司提供全面的技术支持服务,包括在线曲线计算工具(www.vishay.com/thermistors/ntc-curve-list/),帮助用户快速找到适合的设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 测量误差偏大 | 校准设备,重新验证连接线路是否正确 |
    | 温度变化过快导致响应不足 | 增加滤波电容,调整采样频率 |
    | 设备启动后读数不稳定 | 检查电源电压是否稳定 |

    总结和推荐


    综上所述,NTCLE100E3系列是一款高性能、高可靠性且易于集成到现有系统的NTC热敏电阻。它不仅能够满足大多数工业和消费级应用的需求,还展示了极高的市场竞争力。对于需要高精度温度检测的应用场合,强烈推荐使用此系列产品。

NTCLE100E3224JB0参数

参数
精度 ±2.5%
温度范围 -
温度阈值 -
长*宽*高 4mm(长度)*4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3224JB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3224JB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3224JB0 NTCLE100E3224JB0数据手册

NTCLE100E3224JB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4363
10+ ¥ 2.7074
50+ ¥ 2.6032
100+ ¥ 2.6032
200+ ¥ 2.3325
500+ ¥ 2.2908
2500+ ¥ 2.2492
5000+ ¥ 2.2492
库存: 1504
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.07
直接购买
加入购物车
