NTCS0402E3333HMT

产品分类: NTC热敏电阻
产品描述: 33KΩ ±3% 70mW ±3% 3670K 0402 贴片安装 1mm*500μm*500μm
供应商型号: N-NTCS0402E3333HMT
供应商: 云汉优选
标准整包数: 1

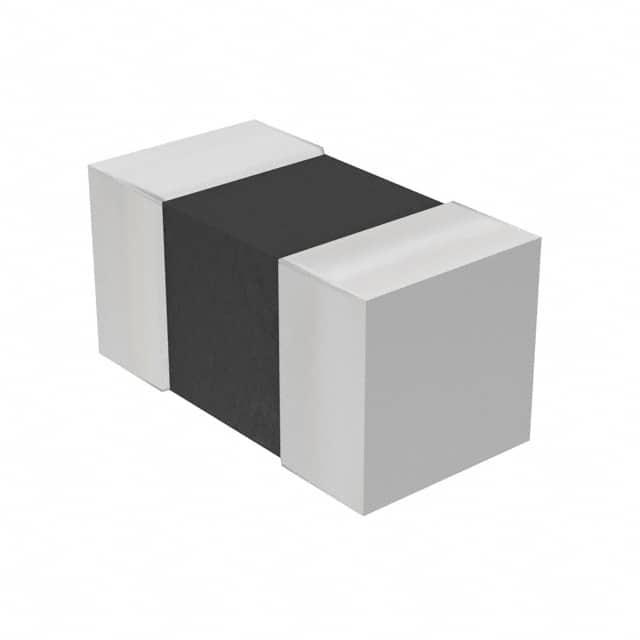

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCS0402E3333HMT

NTCS0402E3333HMT概述

    Vishay BCcomponents NTC SMD 0402 Glass Protected NTC Thermistors 技术手册

    产品简介


    Vishay BCcomponents 的 NTC SMD 0402 玻璃封装负温度系数热敏电阻是一款用于温度检测、保护和补偿的高性能电子元器件。它们适用于汽车、工业、电信和消费电子等多个领域,如电池充电器、电源供应器、办公设备、液晶显示器补偿以及车载娱乐系统等。该产品具有出色的耐高温和抗冲击性能,适用于苛刻的工作环境。

    技术参数


    - 电阻值(R25): 4.7kΩ 至 100kΩ
    - 电阻值容差(R25-TOL): ±1%,±2%,±3%,±5%
    - B 常数(B25/85): 3490K 至 4075K
    - B 常数容差(B25/85-TOL): ±3%
    - 最大耗散功率(Pmax): 25°C 时为 70mW
    - 热时间常数(τ): 约 5 秒
    - 耗散因子(D): 约 2.0 mW/K
    - 工作温度范围: 零功率条件下为 -40°C 至 +150°C
    - 重量: 约 1.2 mg

    产品特点和优势


    - 宽温度系数(TCR)范围: -6.5%/K 到 -2%/K,适用于广泛的温度范围。
    - 高精度: 电阻容差可达 ±1%。
    - 可靠的焊接工艺: 适合波峰焊和回流焊,满足 JEDEC J-STD-020 标准。
    - 全玻璃涂层: 具备出色的防潮和防尘能力。
    - 安全认证: cUL 认证,适用于安全应用。
    - 汽车行业认证: 符合 AEC-Q200 标准,适用于汽车领域。

    应用案例和使用建议


    应用案例:
    - 电池充电器:用于监控电池温度,确保安全充电。
    - 办公设备:如打印机、复印机等,用于温度控制和故障检测。
    - 液晶显示器(LCD):用于补偿 LCD 温度变化带来的显示偏差。
    使用建议:
    - 在安装时,应遵循JEDEC J-STD-020标准进行波峰焊或回流焊,确保焊接质量。
    - 在选择电阻值时,应根据具体应用场景的要求选择合适的容差等级,以提高系统的稳定性。
    - 定期检查焊接点,确保无松动或腐蚀现象。

    兼容性和支持


    Vishay BCcomponents 的这款 NTC 热敏电阻与市场上大多数主流焊接工艺兼容。此外,Vishay 提供全面的技术支持,包括曲线计算工具,帮助设计者更准确地预测热敏电阻在不同温度下的表现。

    常见问题与解决方案


    1. 问题: 为什么热敏电阻在焊接过程中会出现焊锡不均匀?
    - 解决方案: 确保按照JEDEC J-STD-020标准执行回流焊过程,调整温度曲线以达到最佳效果。
    2. 问题: 如何验证热敏电阻的电阻值是否符合要求?
    - 解决方案: 使用标准的多用电表,在25°C条件下测量并校验其电阻值是否在容许范围内。
    3. 问题: 热敏电阻长时间暴露在高温环境中会影响其性能吗?
    - 解决方案: 应定期对热敏电阻进行测试,确保其性能稳定。如果发现异常应及时更换。

    总结和推荐


    Vishay BCcomponents 的 NTC SMD 0402 热敏电阻以其卓越的性能、高精度和可靠性,在温度检测领域表现出色。它特别适合应用于汽车、工业、电信和消费电子等领域。考虑到其出色的特性和广泛的应用场景,强烈推荐给需要高性能温度传感器的设计工程师们。

NTCS0402E3333HMT参数

参数
25℃时的电阻值 33KΩ
精度 ±3%
额定功率 70mW
B25/50 -
B0/50 -
B25/100 -
B值容差 ±3%
B25/75 -
B25/85 3670K
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCS0402E3333HMT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCS0402E3333HMT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCS0402E3333HMT NTCS0402E3333HMT数据手册

NTCS0402E3333HMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1081 ¥ 0.919
2600+ $ 0.1009 ¥ 0.858
库存: 10000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 919
