NTCLE100E3102JB0

产品分类: NTC热敏电阻
产品描述: 1KΩ ±5% 500mW ±0.5% 3528K 通孔安装 3mm(宽度)
供应商型号: NTCLE100E3102JB0
供应商: 国内现货
标准整包数: 5

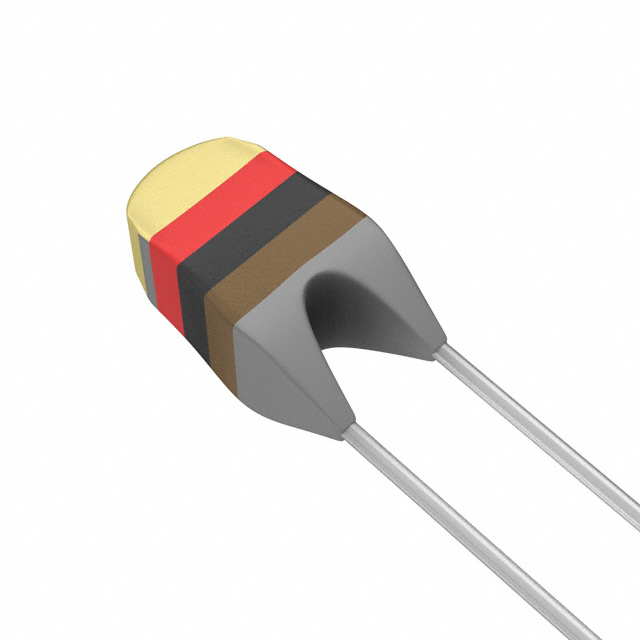

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE100E3102JB0

NTCLE100E3102JB0概述

    # Vishay NTCLE100E3 系列热敏电阻技术手册解析

    1. 产品简介


    基本信息
    Vishay BCcomponents 推出的 NTCLE100E3 系列热敏电阻属于标准精度径向引脚式负温度系数(NTC)热敏电阻,广泛应用于消费和工业领域中的温度测量、补偿、传感及控制。
    主要功能
    - 高度精准的温度测量:具有负温度系数,电阻值随温度升高而降低。
    - 广泛适用性:适用于多种温度范围内的精确温度监控。
    - 长期稳定性:经过时间验证的设计确保长时间运行的稳定性能。
    应用领域
    - 家电行业:如冰箱、空调等制冷系统。
    - 工业自动化:用于机器设备的温度监测。
    - 汽车电子:发动机管理系统和其他需要高精度温控的应用场合。

    2. 技术参数


    | 参数名称 | 数值范围 | 单位 |
    |
    | 阻值(25°C时) | 3.3 至 470 | kΩ |
    | R25公差 | ±2%、±3%、±5%
    | B25/85值 | 2880至4570 | K |
    | B25/85公差 | ±0.5至±3%
    | 工作温度范围 | -40至+125°C
    | 最大功耗 | 500 | mW |
    其他关键指标还包括响应时间约为1.2秒(在油中),以及不同的包装形式可供选择。
    3. 产品特点与优势
    - 卓越的价格性能比:性价比极高,适合大规模生产需求。
    - 高可靠性与稳定性:通过长期测试证明,在恶劣环境下依然保持优异表现。
    - 安全认证:符合UL/us认可标准,证书编号E148885。
    - 易于安装:采用径向设计,便于机械加工及装配。
    4. 应用案例与使用建议
    典型应用包括但不限于家电中的过热保护装置、医疗设备内的温度传感器等。对于具体项目而言,应根据实际需求挑选合适型号,并注意散热管理以避免因热量积累导致误触发或损坏。
    使用过程中建议定期检查连接点状况,确保接触良好;同时考虑周围环境因素对设备的影响,必要时采取隔离措施防止电磁干扰或其他外部条件干扰正常工作状态。
    5. 兼容性与支持
    此款产品可与其他同类器件无缝对接,但需注意电压限制不得超过50VDC。制造商提供了详尽的技术文档和支持服务,用户可通过官方网站获取更多资源和技术指导。
    6. 常见问题解答
    问:如何正确接线?
    答:确保焊接质量可靠,避免虚焊现象发生。可以参考厂商提供的安装指南进行操作。
    问:如何判断是否达到最大功率耗散限制?
    答:若发现设备运行一段时间后温度异常升高,则可能是接近额定极限,请立即断开电源并排查原因。
    7. 综合评价与推荐
    总体来看,NTCLE100E3系列热敏电阻凭借其优良品质和多样化规格成为市场上极具竞争力的产品之一。它不仅能满足大部分应用场景下的基本要求,还能提供额外的安全保障。因此,强烈推荐给希望提高产品质量的企业和个人客户。

NTCLE100E3102JB0参数

参数
25℃时的电阻值 1KΩ
精度 ±5%
额定功率 500mW
B25/85 3528K
B值容差 ±0.5%
B25/50 -
B0/50 -
B25/75 -
B25/100 -
长*宽*高 3mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3102JB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3102JB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE100E3102JB0 NTCLE100E3102JB0数据手册

NTCLE100E3102JB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.5619
50+ ¥ 3.4993
125+ ¥ 3.421
250+ ¥ 3.327
500+ ¥ 3.242
2500+ ¥ 2.0987
库存: 12395
起订量: 150 增量: 0
交货地:
最小起订量为:125
合计: ¥ 427.62
