首页  >  产品百科  >  G24071934709J7B000

G24071934709J7B000

产品分类: 通孔电阻
产品描述: 47Ω ±5% 7W 100ppm/℃~180ppm/℃ 插件 通孔安装 19.3mm(长度)
供应商型号: ECO-G24071934709J7B000
供应商: 海外现货
标准整包数: 250

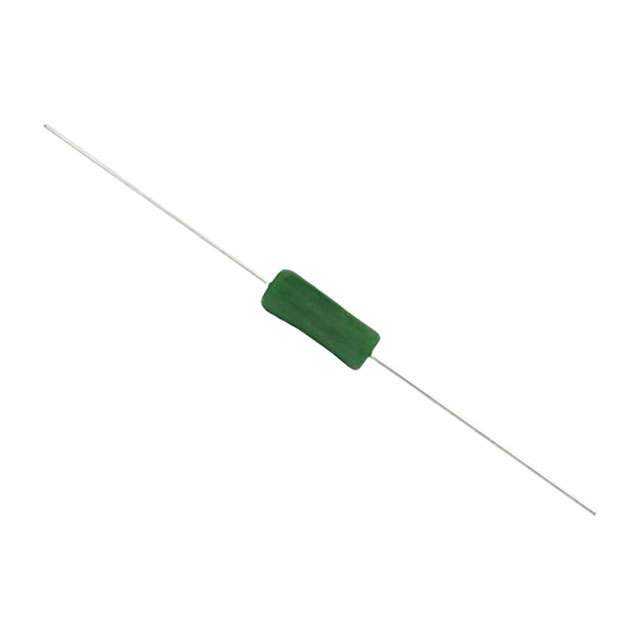

VISHAY INTERTECHNOLOGY 通孔电阻 G24071934709J7B000

G24071934709J7B000概述

    Vishay Draloric G200系列线绕电阻技术手册

    1. 产品简介


    G200系列线绕电阻是一款适用于高功率应用的轴向玻璃釉线绕电阻。它们以完全焊接的设计为特色,可承受高达17瓦的连续功率损耗,适合于严苛环境中的长期运行。G200系列特别适合用于高脉冲负载能力的应用,如启动限流器、电源、分流器、交流滤波器及阻尼电阻等。

    2. 技术参数


    - 额定功率(W)
    - G202: 4W
    - G204: 7W
    - G206: 13W
    - G207: 17W
    - 电阻范围(Ω)
    - G202: 0.10Ω 至 10.0kΩ
    - G204: 0.10Ω 至 39.0kΩ
    - G206: 0.15Ω 至 68.0kΩ
    - G207: 0.20Ω 至 120kΩ
    - 电阻精度
    - ±2%,±5%,±10%
    - 最高工作电压(V)
    - G202: 200V
    - G204: 350V
    - G206: 500V
    - G207: 650V
    - 温度系数(ppm/K)
    - +100至+180

    3. 产品特点和优势


    - 高功率密度: 小尺寸设计即可实现高功率损耗,适合空间受限的应用。
    - 优异的脉冲负载能力: 高脉冲功率处理能力使其成为启动限流器的理想选择。
    - 全焊结构: 增强了耐久性和可靠性。
    - 玻璃釉涂层: 提供了出色的湿度保护和非易燃特性。
    - 工作温度范围宽广: 能够在-55°C至350°C的环境中稳定工作。

    4. 应用案例和使用建议


    典型应用:
    - 启动限流器:通过限制启动时的电流来保护电路。
    - 电源:在开关电源中提供稳定的分压。
    - 滤波电阻:用于交流滤波器中减少噪音。
    - 阻尼电阻:在高频电路中减少振铃效应。
    使用建议:
    - 在使用过程中要注意温度上升的影响,根据手册提供的降额图进行散热设计。
    - 选择合适的包装方式,如贴片式或管装式,以便适应不同的生产流程。

    5. 兼容性和支持


    - 包装选项: 提供贴片式和管装式包装,可根据不同生产需求选择。
    - 技术支持: Vishay提供专业的技术支持,客户可通过指定邮箱进行技术咨询。

    6. 常见问题与解决方案


    Q1: 如何正确选择电阻值?
    - A1: 通常需要根据具体应用需求,选择E12或E24系列中的合适值,确保精度满足要求。
    Q2: 如何避免温度过热?
    - A2: 参考手册中的降额曲线,合理规划散热措施,例如增加散热片或使用强制风冷。

    7. 总结和推荐



    总结

    :
    - G200系列线绕电阻以其高功率密度、出色的脉冲负载能力和优异的环境适应性脱颖而出。
    - 具备良好的温度稳定性和湿度防护,使其在严苛环境下仍能可靠工作。
    推荐:
    - 强烈推荐在高功率应用中使用G200系列线绕电阻,特别是在需要承受高温和强脉冲负载的场合。

G24071934709J7B000参数

参数
电阻值 47Ω
精度 ±5%
额定功率 7W
温度系数 100ppm/℃~180ppm/℃
长*宽*高 19.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

G24071934709J7B000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

G24071934709J7B000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY G24071934709J7B000 G24071934709J7B000数据手册

G24071934709J7B000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.6223 ¥ 5.2711
2500+ $ 0.6223 ¥ 5.2711
库存: 6000
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1317.77
