CSC10A011K00GPA

产品分类: 网络阵列电阻
产品描述: 1KΩ ±2% ±100ppm/℃ ±50ppm/℃ 200mW SIP-10 通孔安装 25.15mm*2.49mm*4.95mm
供应商型号: 1712561
供应商: 海外现货
标准整包数: 1

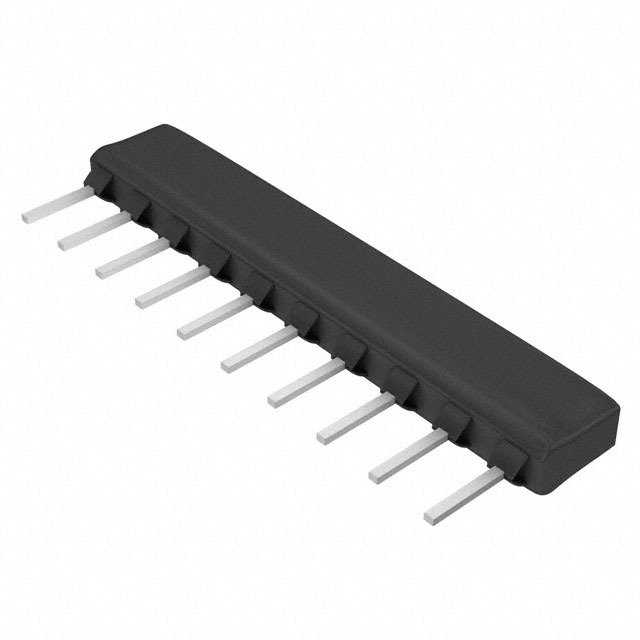

VISHAY INTERTECHNOLOGY 网络阵列电阻 CSC10A011K00GPA

CSC10A011K00GPA概述


    产品简介


    Vishay Dale 厚膜电阻网络单列直插封装 (SIP) 是一种集成式电阻解决方案,专为减少总组装成本并提高可靠性和性能而设计。该产品提供了多种类型的隔离、并联和双终端电路,适用于广泛的应用场景,如逻辑电路、电源管理和通信接口等。

    技术参数


    - 产品型号:CSCxxx01(带共端点的布线或)
    - 产品型号:CSCxxx03(独立隔离型)
    - 产品型号:CSCxxx05(双终端)
    | 参数 | 单位 | 典型值 |
    |
    | 电压系数 | ppm/V | < 50 |
    | 绝缘电阻(03 线路图) | MΩ | > 100M |
    | 工作温度范围 | °C | -55 到 +125 |
    | 最大工作电压 | VDC | 2.2M |
    | 电阻范围 | Ω | 10 到 2.2M |
    | 温度系数 | ppm/°C | ± 100 |
    | 容差 | ±% | ±1, ±2, ±5 |
    | 功率等级 | W | 见下图 |

    产品特点和优势


    - 多样的电路配置:提供布线或、独立隔离型和双终端等多种电路结构,以满足不同的设计需求。
    - 高可靠性:厚膜电阻元件由环氧树脂涂层保护,具备优异的耐热、耐湿和抗振动性能。
    - 宽广的阻值范围:从 10Ω 到 2.2MΩ,满足不同应用场景的需求。
    - 良好的温度特性:温度系数低至 ±100ppm/°C,确保在较宽温度范围内保持稳定性能。
    - 符合行业标准:通过 EIA/ECA-CB23 Rev. G 精锡毛刺测试要求,确保高可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    1. 逻辑电路:如 TTL 输入拉低、ROM 拉上/拉下等。
    2. 电源管理:如功率门拉上等。
    3. 通讯接口:如长线阻抗平衡、LED 电流限制等。
    使用建议:
    - 在选择具体型号时,需根据应用需求确认合适的电路配置(如布线或、隔离、双终端)和阻值范围。
    - 在高温环境下使用时,务必考虑其降额曲线,以确保安全操作。

    兼容性和支持


    - 兼容性:与其他标准的单列直插封装产品具有良好的互换性,可轻松替换或升级。
    - 支持与维护:Vishay 提供全面的技术支持和客户服务,包括详细的技术文档和应用指南,帮助客户解决问题和优化设计方案。

    常见问题与解决方案


    1. 问题:如何选择合适型号的电阻网络?
    - 解决方案:根据应用需求选择相应的电路配置(如布线或、隔离、双终端)和所需的阻值范围。查阅技术手册中的典型应用案例,以获取更多指导。
    2. 问题:在高温环境下如何保证产品的可靠性?
    - 解决方案:参照产品手册中的降额曲线进行操作。在设计时考虑到温度变化对电阻值的影响,确保在特定温度范围内工作,以避免过载损坏。

    总结和推荐


    综合评估:
    - 优点:高度集成化,简化设计和组装流程;宽阻值范围和优良的温度稳定性,适应多种应用场景;优异的机械强度和可靠性,确保长期稳定运行。
    - 缺点:较高的初始成本,但其卓越的性能和较长的使用寿命可以抵消这一劣势。
    推荐:强烈推荐 Vishay Dale 的厚膜电阻网络单列直插封装用于各种高可靠性要求的应用场景,如逻辑电路、电源管理和通讯接口等。此产品能够显著提升系统的稳定性和效率。

CSC10A011K00GPA参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 ±50ppm/℃
引脚数量 -
长*宽*高 25.15mm*2.49mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售

CSC10A011K00GPA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CSC10A011K00GPA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY CSC10A011K00GPA CSC10A011K00GPA数据手册

CSC10A011K00GPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
