TS53YL204MR10

产品描述: 200KΩ ±20% 250mW ±100ppm/℃ 线性 200V(DC) 贴片安装 2.7mm(高度)
供应商型号: 1141479
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TS53YL204MR10

TS53YL204MR10概述

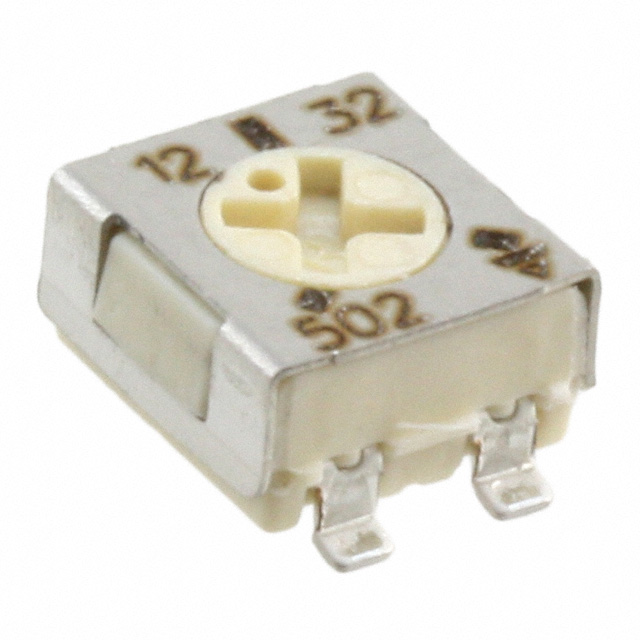

    # TS53 5mm Square Surface Mount Miniature Trimmers

    产品简介


    TS53是 Vishay Sfernice 公司设计的一款适用于表面贴装的应用场合的5mm方形微型可调电位器。它具有体积效率高(5mm x 5mm x 2.7mm)且高性能、稳定的特点。TS53系列既可以用于手动操作,也适用于自动操作,能够承受波峰焊和回流焊等焊接工艺。

    技术参数


    电气规格
    - 电阻材料:Cermet
    - 电气行程:220° ± 15°
    - 电阻范围:10Ω 至 1MΩ
    - 标准系列:1 - 2 - 5
    - 容差标准:±20%
    - 额定功率:0.25W (在+70°C时)
    - 最大工作电压:200V
    - 接触电阻变化(典型值):1% 或 3Ω
    - 终端电阻(典型值):0.1% 或 3Ω
    - 额定击穿电压:1000VRMS
    - 绝缘电阻:>1GΩ
    机械规格
    - 机械行程:270° ± 10°
    - 操作扭矩(最大Ncm):1.5
    - 终端停止扭矩(最大Ncm):3.5
    - 单位重量(最大g):0.15
    - 引脚:纯锡(e3)
    环境规格
    - 工作温度范围:-55°C 至 +125°C
    - 气候类别:55/125/56
    - 密封方式:密封容器,IP67
    - 储存湿度:<60%RH
    焊接建议
    - 回流焊建议温度曲线见应用说明文档 www.vishay.com/doc?52029
    - 注意:在打开干燥包装袋后的72小时内必须进行回流焊接,且存放温度不应超过30°C,相对湿度不超过60%RH。

    产品特点和优势


    TS53系列微型可调电位器的主要特点是体积小,适合高密度封装,同时保持了高性能和稳定性。其电气规格覆盖广泛的电阻范围,适合多种应用场景。它的电气寿命长,可以承受极端温度变化下的使用。此外,其高耐压性能和良好的绝缘电阻使其在各种环境中表现出色。

    应用案例和使用建议


    TS53系列广泛应用于各类需要调节电阻值的场合,如工业控制、消费电子产品、医疗设备等领域。在具体应用时,建议在选择型号时注意其功率和温度系数,以确保在不同环境下的稳定性能。
    例如,在一个自动化生产线控制系统中,TS53可作为反馈信号的调节装置,提高系统的稳定性和可靠性。在使用过程中,应注意焊接温度和时间,避免由于热冲击导致性能下降。

    兼容性和支持


    TS53系列产品与其他常见的电子元器件兼容性良好,可用于标准的PCB布局。制造商提供了详细的技术支持和文档,包括焊接指南、电气和机械规范等。对于特定需求的客户,Vishay还提供定制化设计服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高温环境下工作不稳定 | 确认设备的工作温度范围,检查是否超出额定温度范围。 |
    | 回流焊接后设备损坏 | 按照建议的焊接温度曲线进行焊接,确保焊接温度和时间符合要求。 |
    | 设备接触电阻变化较大 | 检查引脚焊接质量,确保焊接牢固。 |

    总结和推荐


    综上所述,TS53系列微型可调电位器是一款具备高性能、高稳定性的电子元器件。它在小体积内集成了宽泛的电阻范围,适合多种应用场景。如果您正在寻找一款可靠的可调电位器,TS53将是您的理想选择。建议在使用前仔细阅读相关文档并遵循焊接建议,以确保最佳的使用效果。

TS53YL204MR10参数

参数
电阻值 200KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 200V(DC)
长*宽*高 2.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TS53YL204MR10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TS53YL204MR10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TS53YL204MR10 TS53YL204MR10数据手册
