PR01000101802JR500

产品分类: 通孔电阻
产品描述: 18KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: LM-5811685
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101802JR500

PR01000101802JR500概述

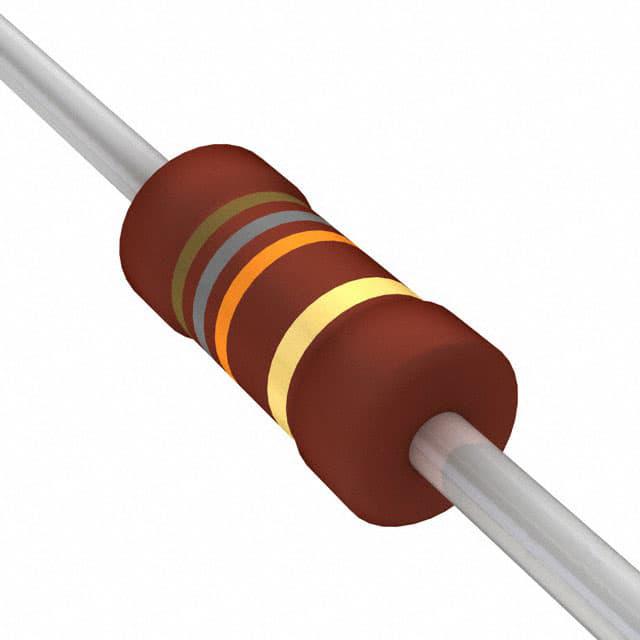

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents推出的Power Metal Film Leaded Resistors(金属膜引线电阻器)是一系列高性能、高可靠性的电阻产品。这些电阻器通过将金属合金薄膜沉积在高品质陶瓷基体上形成,再通过切割螺旋沟槽,焊接电解铜或镀铜铁引线至端帽上。最后,它们被涂覆了一层红色的非可燃性漆料,提供了电气、机械和气候保护。这种涂层不耐受侵蚀性助焊剂和清洗溶剂,但封装则根据IEC 60068-2-45标准,在所有清洗溶剂下都表现出优异的抗性。
    这些电阻器广泛应用于各种通用电源应用、汽车电子和照明系统等领域。此外,它们符合AEC-Q200标准(PR01和PR02型号),并且材料分类已根据合规定义进行更新。

    2. 技术参数


    以下为Vishay BCcomponents Power Metal Film Leaded Resistors的技术参数:
    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 电阻范围(Ω) | 0.22 至 1M | 0.33 至 1M | 1 至 1M |
    | 电阻容差 | ±1% 或 ±5% | ±1% 或 ±5% | ±1% 或 ±5% |
    | 温度系数(ppm/K) | ±250 | ±250 | ±250 |
    | 额定耗散功率(W) | 1W (0207 尺寸),2W (0617 尺寸) | 2W (0411 尺寸) | 3W (0617 尺寸) |
    | 热阻(K/W) | 135 | 75 | 115 |
    | 最大工作电压(V) | 350 | 500 | 750 |

    3. 产品特点和优势


    - 高功率密度:小型封装内实现了大额定功率,如1W到3W不同尺寸的封装,适用于紧凑空间的设计需求。
    - 定义熔断特性:确保在过载情况下能够安全断开,防止故障扩散。
    - 金属膜技术:具备更高的精度和稳定性,适用于对电阻值要求高的场合。
    - 环境适应性强:达到国际电工委员会(IEC)标准,适合各种严苛环境的应用。
    - 高可靠性:提供AEC-Q200认证版本,满足汽车行业严格的可靠性要求。

    4. 应用案例和使用建议


    在汽车电子、工业自动化、消费电子产品等领域的电源管理电路中,这些电阻器扮演着关键角色。例如,在LED驱动电路中作为限流元件使用,以保护LED免受过电流的影响。使用时应注意散热设计,特别是在高功耗条件下,合理规划PCB布局可以有效降低温度上升,提高长期稳定性和可靠性。
    建议:
    - 设计时应充分考虑PCB散热路径和热敏电阻位置。
    - 采用多层板或者金属芯PCB增强散热效果。
    - 结合仿真工具预测热行为,确保系统运行在安全温度范围内。

    5. 兼容性和支持


    这些电阻器采用标准的封装形式,便于与其他主流电子元器件配合使用。Vishay公司还提供全面的技术支持,包括详细的规格书、应用指南和技术文档下载,确保客户在开发过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    1. 问题:电阻器在焊接后电阻值漂移较大?
    - 解决方案:确认焊接条件,如温度和时间,避免过高温度导致锡焊点损伤;采用回流焊接工艺代替波峰焊接。

    2. 问题:长期使用后出现噪声?
    - 解决方案:检查是否受到电磁干扰影响,增加屏蔽措施或改进电路布局减少干扰源。

    7. 总结和推荐


    综上所述,Vishay BCcomponents的Power Metal Film Leaded Resistors凭借其高功率密度、精确度和可靠性,在多个应用领域展现出显著优势。无论是汽车电子还是工业控制设备,都能找到合适的产品型号满足需求。对于追求高性能且需要稳定可靠的电阻解决方案的工程师来说,这些产品无疑是一个极佳的选择。因此,强烈推荐使用。

PR01000101802JR500参数

参数
电阻值 18KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000101802JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101802JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101802JR500 PR01000101802JR500数据手册

PR01000101802JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
