首页  >  产品百科  >  G22041431008J4C000

G22041431008J4C000

产品分类: 通孔电阻
产品描述: 1Ω ±5% 4W 100ppm/℃~180ppm/℃ 通孔安装 13mm(长度)
供应商型号: SCE-RDG4E001
供应商: 海外现货
标准整包数: 10

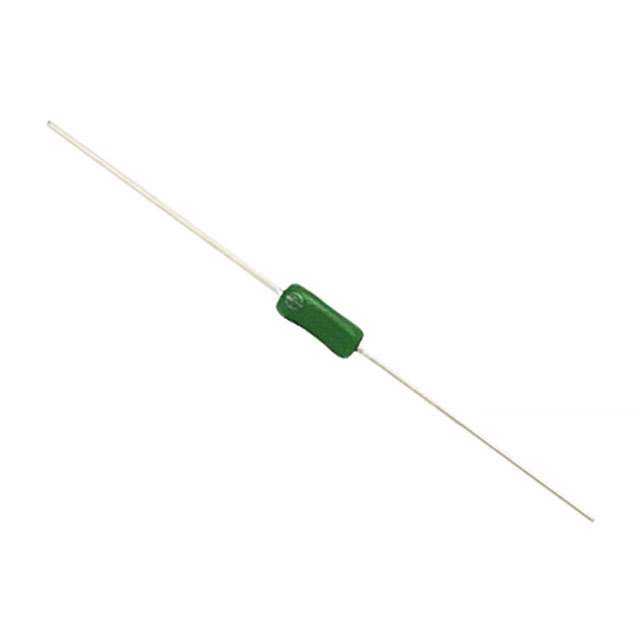

VISHAY INTERTECHNOLOGY 通孔电阻 G22041431008J4C000

G22041431008J4C000概述

    高质量电子元器件产品技术手册

    产品简介


    G200系列是Vishay Draloric公司推出的一款高性能玻璃釉线绕电阻器。这款电阻器特别适合于高连续功率耗散的应用场合,最高可承受高达17瓦的功率。G200系列具有完全焊接结构,适用于严苛环境下的长期使用。此外,它具备优秀的脉冲负载能力,适合用作涌流限制器。其典型应用领域包括电源供应、电压分压器、交流滤波器和浪涌吸收器等。

    技术参数


    以下是G200系列的部分技术规格:
    | 型号 | 尺寸(mm) | 额定功率(W) | 电阻范围(Ω) | 电阻精度(%) | 最大工作电压(V) | 温度系数(ppm/K) |
    | :: | :: | :: | :: | :: | :: | :: |
    | G202 | 0414 | 4 | 0.10 至 10.0k | ±2%, ±5%, ±10 | 200 | +100至+180 |
    | G204 | 0719 | 7 | 0.10 至 39.0k | ±5% | 350 | +100至+180 |
    | G206 | 0933 | 13 | 0.15 至 68.0k | ±5% | 500 | +100至+180 |
    | G207 | 0947 | 17 | 0.20 至 120.0k | ±5% | 650 | +100至+180 |
    工作温度范围:-55°C 至 350°C。

    产品特点和优势


    G200系列的主要特点是其高功率耗散能力、优秀的脉冲负载能力和完全焊接结构。这些特点使其成为恶劣环境下的理想选择。其玻璃釉涂层不仅防潮抗化学腐蚀,而且阻燃,确保了长时间的使用寿命和稳定性。其独特的设计和材质分类也使得该产品在高湿度环境中表现出色,材料分类符合多个国际标准。

    应用案例和使用建议


    该系列电阻器广泛应用于电源、滤波器和涌流限制等领域。对于需要承受高功率损耗的应用,如电机控制和驱动电路,G200系列是非常好的选择。在设计过程中,用户应考虑电阻器的工作温度,以避免因过热而导致的性能下降。合理布置电阻器周围的空间,以确保良好的散热条件,也是提高使用寿命的重要因素。

    兼容性和支持


    G200系列电阻器采用轴向引脚设计,便于焊接安装。其引脚完全无铅,并采用了特殊的锡镀层,能够兼容无铅和含铅焊料工艺。如有特殊需求,可以向供应商请求定制的引脚形式。Vishay公司提供全面的技术支持,包括产品的选型指导、技术支持以及质保服务。客户可以联系ww1resistors@vishay.com获取更多信息。

    常见问题与解决方案


    1. Q:如何避免电阻器在高功率下过热?
    A:建议在超过40°C的环境温度下对电阻器进行降额使用,详细降额曲线可以在技术手册中找到。

    2. Q:电阻器的耐久性如何?
    A:在规定的工作条件下,这些电阻器不会因老化而寿命有限。但长期运行可能导致电阻值漂移,建议定期检查。
    3. Q:如何处理焊接过程中的热冲击问题?
    A:建议使用高熔点焊料,并且在高温焊接后进行适当的冷却。

    总结和推荐


    总体来看,G200系列玻璃釉线绕电阻器在高功率应用方面表现卓越,尤其适用于那些要求严格环境条件的应用场合。其优良的性能、坚固的结构以及长寿命使得该产品在市场上具有很强的竞争力。无论是电源管理还是电路保护,G200系列都是值得信赖的选择。因此,我们强烈推荐这款产品用于各种高可靠性要求的应用场合。

G22041431008J4C000参数

参数
电阻值
精度 ±5%
额定功率 4W
温度系数 100ppm/℃~180ppm/℃
长*宽*高 13mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

G22041431008J4C000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

G22041431008J4C000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY G22041431008J4C000 G22041431008J4C000数据手册

G22041431008J4C000封装设计

查看详情并下载
Symbol
Footprint
3D Model
