PR03000205603JAC00

产品分类: 通孔电阻
产品描述: 560KΩ ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)
供应商型号: F-PR03000205603JAC00
供应商: 海外现货
标准整包数: 500

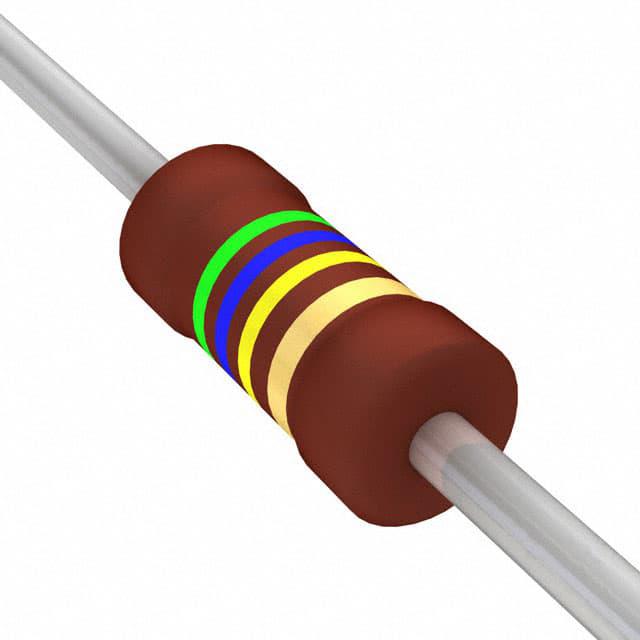

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000205603JAC00

PR03000205603JAC00概述

    电子元器件技术手册:Vishay BCcomponents 金属膜通孔电阻

    1. 产品简介


    描述:
    Vishay BCcomponents的金属膜通孔电阻(Metal Film Leaded Resistors)系列包括PR01、PR02和PR03型号。这些电阻器采用金属合金薄膜沉积在高品质陶瓷基体上,随后切割螺旋槽并焊接铜或铜镀铁连接线,然后涂覆红色的非易燃涂层以提供电气、机械和气候保护。这种设计不仅使得产品具有出色的稳定性和可靠性,还符合多个行业标准,适用于广泛的通用功率应用。
    主要功能:
    - 高功率密度
    - 精确的熔断特性
    - 超过IEC 60115-1标准的燃爆要求
    - 汽车电子兼容
    - 高电压承受能力
    应用领域:
    - 通用功率应用
    - 汽车电子
    - 照明设备

    2. 技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 0.68 Ω 至 1 MΩ |
    | 电阻精度 | ±1%;±5% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功率(P70) | 1 W | 2 W | 3 W |
    | 最高电压 | 350 V AC/DC | 500 V AC/DC | 750 V AC/DC |
    | 寿命测试后变化 | ±(5% R + 0.1 Ω) | ±(5% R + 0.1 Ω) | ±(5% R + 0.1 Ω) |

    3. 产品特点和优势


    独特功能和优势:
    - 高功率密度: PR01型号在0207尺寸下可实现高达1 W的功率,而PR03则在0617尺寸下达到3 W,非常适合空间有限的应用。
    - 精确的熔断特性: 在高电流条件下,能确保安全且可靠的工作。
    - 广泛的应用范围: 符合多个行业标准,能够满足多种不同的应用场景。
    - 汽车电子认证: PR01和PR02型号通过AEC-Q200认证,适合汽车电子应用。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子控制单元(ECU)
    - 照明设备的电源电路
    - 工业自动化设备的驱动电路
    使用建议:
    - 在选择电阻时,需根据具体的应用需求选择合适的功率和精度等级。
    - 使用时要确保良好的散热条件,特别是在高功率工作环境下。

    5. 兼容性和支持


    兼容性:
    - 与现有电路板和其他电子元件兼容,特别是符合IEC标准的系统。
    支持和维护:
    - Vishay BCcomponents提供全面的技术支持和维护服务,帮助客户解决问题和优化应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移 | 控制负载和温度,以维持稳定性 |
    | 高温下的耐久性问题 | 使用合适的焊料和材料来提高长期可靠性 |

    7. 总结和推荐


    总结:
    Vishay BCcomponents的金属膜通孔电阻系列以其高功率密度、精确的熔断特性和广泛的适用性,在众多应用场景中表现出色。尤其适合需要高可靠性、精准测量的工业和汽车电子领域。
    推荐:
    强烈推荐使用这些电阻器,尤其是对于需要高性能和可靠性保障的电路设计。它们不仅能提供出色的表现,还能通过制造商提供的技术支持获得良好的售后服务。
    本报告详细介绍了Vishay BCcomponents的金属膜通孔电阻系列的特点、技术和应用场景,希望能为工程师和技术人员在选择和使用这些组件时提供有价值的参考。

PR03000205603JAC00参数

参数
电阻值 560KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR03000205603JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000205603JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000205603JAC00 PR03000205603JAC00数据手册

PR03000205603JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
