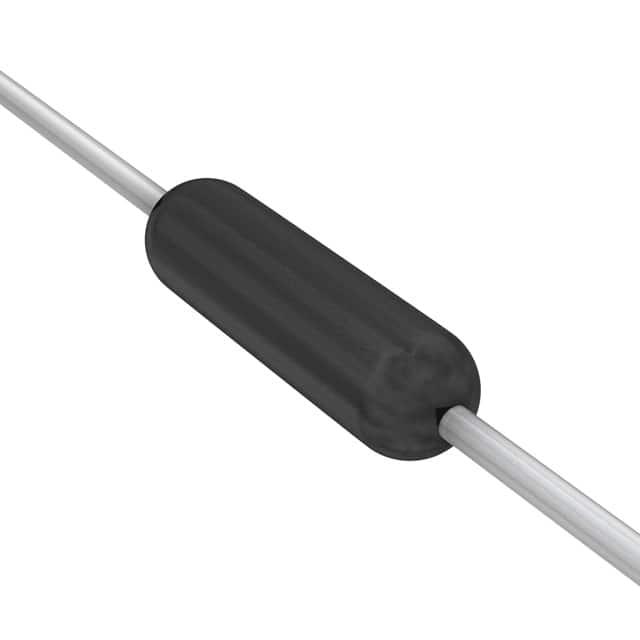

RNC60H4322FSR36

产品分类: 通孔电阻
产品描述: 43.2KΩ ±1% 250mW ±50ppm/℃ 插件 通孔安装 7.11mm(长度)
供应商型号: N-RNC60H4322FSR36
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RNC60H4322FSR36

RNC60H4322FSR36概述

    Vishay Dale ERC Metal Film Resistors 技术手册

    1. 产品简介


    Vishay Dale 的 ERC 系列金属膜电阻器属于轴向引脚设计,符合 MIL-PRF-55182 军用标准,具备高精度特性,适用于各种军事和工业应用。这类电阻器的主要功能是为电子电路提供稳定的阻值控制,广泛应用于航空、航天、军事装备以及高性能电子设备中。

    2. 技术参数


    以下是 ERC 系列金属膜电阻器的技术规格:
    | 型号 | 功率等级(P70°C) | 功率等级(P125°C) | 允许偏差 | 最大工作电压 | 电阻范围 | 温度系数 | 故障率 |

    | ERC50, ERC50..31 | 0.10 W | 0.05 W | ±0.1%, ±0.5%, ±1% | 200 V | 10Ω 至 796kΩ | ±100 ppm/°C | K: 100 ppm, H: 50 ppm, J: 25 ppm |
    | ERC55, ERC55..65 | 0.125 W | 0.10 W | ±0.1%, ±0.5%, ±1% | 200 V | 10Ω 至 2MΩ | ±100 ppm/°C | K: 100 ppm, H: 50 ppm, J: 25 ppm |
    | ERC55..200, ERC55..201 | 0.25 W | 0.125 W | ±0.1%, ±0.5%, ±1% | 250 V | 10Ω 至 2MΩ | ±100 ppm/°C | K: 100 ppm, H: 50 ppm, J: 25 ppm |
    | ERC65, ERC65..65 | 0.50 W | 0.25 W | ±0.1%, ±0.5%, ±1% | 300 V | 10Ω 至 3.01MΩ | ±100 ppm/°C | K: 100 ppm, H: 50 ppm, J: 25 ppm |
    | ERC70 | 0.75 W | 0.50 W | ±0.1%, ±0.5%, ±1% | 350 V | 10Ω 至 3.01MΩ | ±100 ppm/°C | K: 100 ppm, H: 50 ppm, J: 25 ppm |

    3. 产品特点和优势


    - 符合军用标准:满足 MIL-PRF-55182 要求,确保在严苛环境下稳定工作。
    - 低噪声:-40 dB 的低噪声性能,适合对信号干扰敏感的应用。
    - 可靠性高:100% 稳定性和筛选测试,确保产品质量。
    - 温度稳定性:具有受控的温度系数,能在广泛的温度范围内保持稳定的性能。
    - 防水防潮:环氧涂层提供优异的防潮保护,适合恶劣环境。
    - 可追溯性:材料和加工过程具有完整的可追溯性,保证产品的质量控制。

    4. 应用案例和使用建议


    ERC 系列电阻器广泛应用于航空、航天、军工和高端工业设备中。例如,在航空航天设备中用于精密测量和控制系统,在汽车电子中用于引擎管理和电池管理系统。使用时,建议注意散热管理,避免长时间超过额定功率使用。

    5. 兼容性和支持


    ERC 系列金属膜电阻器与其他标准 MIL-PRF-55182 的电阻器具有良好的兼容性。厂商提供了详细的文档和技术支持,用户可以随时联系技术支持以获取帮助。

    6. 常见问题与解决方案


    - Q: 电阻器的温度系数会影响什么?
    A: 温度系数决定了电阻器在不同温度下的变化量。温度系数越小,电阻器在温度变化时的稳定性越高。
    - Q: 如何确定合适的电阻器型号?
    A: 根据应用需求选择合适的电阻值和功率等级。查阅详细的技术规格表可以帮助做出正确选择。

    7. 总结和推荐


    Vishay Dale 的 ERC 系列金属膜电阻器以其高精度、低噪声和出色的温度稳定性在市场上具有很强的竞争力。强烈推荐用于需要高度可靠性和稳定性的军事和工业应用中。对于要求严格、环境恶劣的应用场合,这类电阻器是理想的选择。

RNC60H4322FSR36参数

参数
电阻值 43.2KΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 7.11mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,卷带包装

RNC60H4322FSR36厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC60H4322FSR36数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC60H4322FSR36 RNC60H4322FSR36数据手册

RNC60H4322FSR36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3816 ¥ 3.2436
750+ $ 0.3502 ¥ 2.9767
3100+ $ 0.3366 ¥ 2.8611
库存: 5000
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 973.08
