T7YA102MB40

产品描述: 1KΩ ±20% 500mW ±100ppm/℃ 线性 250V 通孔安装 5.85mm(高度)
供应商型号: 1141645
供应商: 海外现货
标准整包数: 1

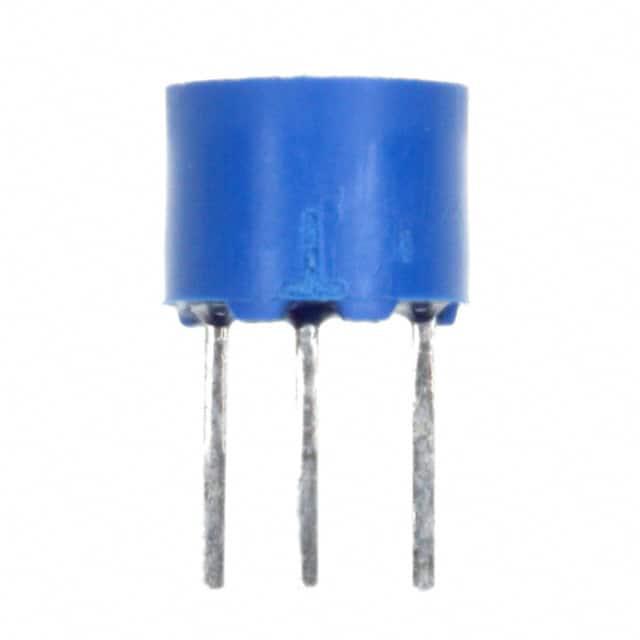

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 T7YA102MB40

T7YA102MB40概述

    7 mm Diameter Miniature Single-Turn Cermet Trimmer T7

    产品简介


    Vishay Sfernice的T7型号是一款工业级的单圈微调电位器。它具备高可靠性与耐用性,适用于多种工业应用。该产品通过CECC 41100或IEC 60393-1标准测试,确保其质量和性能符合严格要求。

    技术参数


    - 尺寸规格
    - 直径:7 mm (0.275英寸)
    - 电阻范围:10 Ω至2.2 MΩ
    - 温度系数:100 ppm/K(典型值)
    - 电气行程:270° ± 15°
    - 机械行程:300° ± 5°

    - 电气特性
    - 功率等级:0.5 W (在70°C时)
    - 电压等级:最大限制电压250 V
    - 接触电阻变化:≤ 3% Rn
    - 绝缘电阻:≥ 10^6 MΩ
    - 介电强度:1000 VRMS
    - 阻值精度:标准±20%,可选±10%
    - 机械特性
    - 最大操作扭矩:1.5 Ncm
    - 极限止动扭矩:3 Ncm
    - 单件重量:≤ 0.5 g
    - 端子材料:SnAg合金(e2)
    - 环境规格
    - 工作温度范围:-55°C至+125°C
    - 气候类别:55/100/56
    - 密封等级:IP64
    - 安装后清洁板子时,请务必进行测试,水浸是禁止的。超声波清洗可能造成损坏。

    产品特点和优势


    T7系列的优点包括:
    - 高可靠性:通过CECC 41100或IEC 60393-1标准测试。
    - 宽广的工作温度范围:可在极端环境下工作。
    - 优异的温漂性能:具有低温度系数(100 ppm/K)。
    - 良好的可读性:通过清晰的刻度标识调整位置。

    应用案例和使用建议


    T7电位器广泛应用于工业设备中,如:
    - 自动化控制设备:调节电机速度、加热器功率等。
    - 传感器校准:为不同类型的传感器提供精密校准功能。
    使用建议:
    - 在安装过程中需注意保持清洁,避免灰尘污染影响精度。
    - 由于其IP64等级密封,适合于恶劣环境中使用,但不宜直接用水清洗。

    兼容性和支持


    T7系列产品可以与多数常见的工业电子设备兼容,Vishay提供了详细的订购指南和技术支持,确保客户能够获得所需的产品和服务。

    常见问题与解决方案


    1. 接触电阻不稳定
    - 解决方法:检查接线是否松动,确保接线牢固无误。
    2. 精度不满足要求
    - 解决方法:更换高精度型号,根据需要选择±10%精度。
    3. 高温下失效
    - 解决方法:确保在不超过额定温度的情况下使用,避免长时间超过70°C的环境。

    总结和推荐


    T7型号7 mm直径单圈微调电位器以其高可靠性和宽广的应用范围成为工业自动化领域的理想选择。它具备出色的温漂性能、易于读取的刻度标识和卓越的环境适应能力。建议在高要求的应用场景中使用,特别是在需要高稳定性的环境中。综上所述,强烈推荐选用T7系列产品。

T7YA102MB40参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 250V
锥度 线性
长*宽*高 5.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

T7YA102MB40厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

T7YA102MB40数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY T7YA102MB40 T7YA102MB40数据手册

T7YA102MB40封装设计

查看详情并下载
Symbol
Footprint
3D Model
