首页  >  产品百科  >  CRCW080510R5FKEA

CRCW080510R5FKEA

产品分类: 贴片电阻
产品描述: 10.5Ω ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: 71-CRCW080510R5FKEA
供应商: Mouser
标准整包数: 1

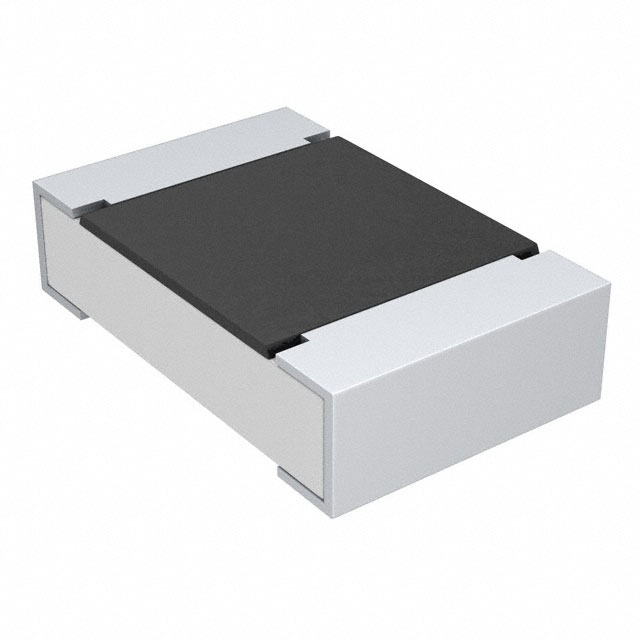

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW080510R5FKEA

CRCW080510R5FKEA概述

    Vishay D/CRCW e3 标准厚膜贴片电阻技术手册

    产品简介


    Vishay的D/CRCW e3标准厚膜贴片电阻是现代电子设备的理想选择,尤其适用于对可靠性要求极高的场合。它们在汽车、电信和工业领域中得到广泛应用。这种电阻具备高稳定性、良好的温度特性和宽广的工作范围,使其成为多种应用场景下的理想选择。

    技术参数


    以下为D/CRCW e3的主要技术规格:
    | 类型/尺寸 | 电阻范围(Ω) | 电阻精度 | 温度系数(ppm/K) | 额定功率(P70)(W) | 工作电压(Umax)(V) | 最大薄膜温度(℃) | 功能寿命(h) |

    | D10/CRCW0402 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.063 | 50 | 155 | 8000 ≤ 2% |
    | D11/CRCW0603 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.10 | 75 | 155 | 8000 ≤ 2% |
    | D12/CRCW0805 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.125 | 150 | 155 | 8000 ≤ 2% |
    | D25/CRCW1206 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.25 | 200 | 155 | 8000 ≤ 2% |
    | CRCW1210 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.50 | 200 | 155 | 8000 ≤ 2% |
    | CRCW1218 | 1至2.2M | ±5%, ±1% | ±200, ±100 | 1.00 | 200 | 155 | 8000 ≤ 2% |
    | CRCW2010 | 1至10M | ±5%, ±1% | ±200, ±100 | 0.75 | 400 | 155 | 8000 ≤ 2% |
    | CRCW2512 | 1至10M | ±5%, ±1% | ±200, ±100 | 1.00 | 500 | 155 | 8000 ≤ 2% |

    产品特点和优势


    1. 高稳定性:D/CRCW e3在不同环境条件下表现出色,电阻变化率小于1%。
    2. 2mm间距封装选项:特别适用于0603尺寸,方便组装和使用。
    3. AEC-Q200认证:确保在汽车领域的可靠性和一致性。
    4. 材料分类:符合环保标准,满足RoHS等指令要求。

    应用案例和使用建议


    - 汽车应用:如汽车仪表盘控制电路,这些电阻能够承受高温、震动等恶劣条件。
    - 工业应用:如工业控制系统,需要长时间稳定运行。
    - 电信应用:如基站设备,需要高可靠性和温度稳定性。
    使用建议:当电阻消耗功率时,会升温,因此需确保散热良好,以避免过热导致性能下降。此外,在设计电路时应充分考虑长期使用寿命可能受限于电阻值漂移。

    兼容性和支持


    D/CRCW e3支持广泛的封装选项,可与其他标准SMD元件兼容。供应商提供长期技术支持,并保证符合RoHS标准。

    常见问题与解决方案


    - 问题1:如何确定最大工作电压?
    - 解决方法:查阅规格表中的Umax项,根据不同类型电阻的额定电压选择合适的型号。
    - 问题2:电阻温度系数(TCR)的影响?
    - 解决方法:选择具有较小TCR的电阻(如±100 ppm/K),以减少温度变化引起的误差。

    总结和推荐


    综上所述,Vishay D/CRCW e3标准厚膜贴片电阻是一款高度可靠的电子元件,具备出色的稳定性、广泛的温度范围和优良的电气特性。无论是应用于汽车、工业还是电信领域,这些电阻都能提供卓越的表现。推荐使用此产品来提升电子系统的整体性能和可靠性。
    本手册摘自Vishay官方网站文档,所有技术和规范信息均来源于官方资料。了解更多详细信息请访问www.vishay.com。

CRCW080510R5FKEA参数

参数
电阻值 10.5Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW080510R5FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW080510R5FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW080510R5FKEA CRCW080510R5FKEA数据手册

CRCW080510R5FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0334 ¥ 0.2818
100+ $ 0.0242 ¥ 0.2041
500+ $ 0.0207 ¥ 0.1749
1000+ $ 0.0138 ¥ 0.1166
5000+ $ 0.0099 ¥ 0.0837
10000+ $ 0.0066 ¥ 0.0558
25000+ $ 0.0054 ¥ 0.0456
库存: 12368
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
