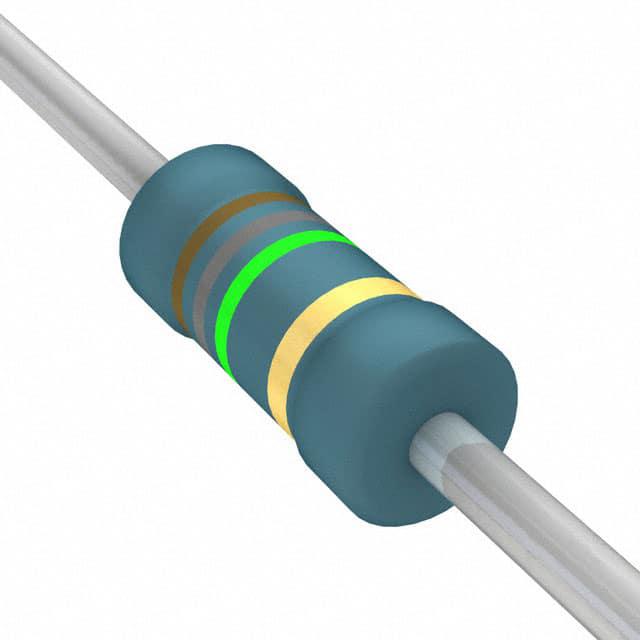

HVR2500001804JA100

产品分类: 通孔电阻
产品描述: 1.8MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 9477179
供应商: element14
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 HVR2500001804JA100

HVR2500001804JA100概述

    高阻值金属膜有引线电阻器:HVR25 和 HVR37

    产品简介


    HVR25 和 HVR37 是 Vishay BCcomponents 公司生产的高阻值金属膜有引线电阻器。这些电阻器以其高达 10 MΩ 的高阻值和高达 3.5 kV 的高压耐受能力而著称。它们适用于多种电子设备,如电源、电子镇流器、白色家电和电视等领域。

    技术参数


    | 参数 | HVR25 | HVR37 |
    |
    | 阻值范围 | 100 kΩ 至 10 MΩ | 100 kΩ 至 10 MΩ |
    | 阻值精度 | ±5% 或 ±1% | ±5% 或 ±1% |
    | 温度系数 | ±200 ppm/K | ±200 ppm/K |
    | 环境条件(温度/湿度) | 55°C/155°C/56天 | 55°C/155°C/56天 |
    | 额定功率(P70) | 0.25 W | 0.5 W |
    | 最大直流电压 | 1600 V | 3500 V |
    | 最大交流电压 | 1150 VRMS | 2500 VRMS |

    产品特点和优势


    HVR25 和 HVR37 电阻器具有以下显著特点:
    - 高脉冲加载能力:最高可达 10 kV,适合在高脉冲条件下稳定运行。
    - 小巧尺寸:分别为 0207/0411,适合空间受限的应用。
    - 兼容性:可与无铅和含铅焊接工艺兼容,确保广泛应用。
    - 高可靠性:通过严格测试,确保在极端环境下依然保持高性能。

    应用案例和使用建议


    应用示例:
    - 电源设备:在电源转换过程中起到关键作用,稳定电流。
    - 电子镇流器:控制电流波动,提供稳定的照明输出。
    - 白色家电:确保家电设备内部电路的稳定性。
    - 电视机:提供稳定的信号传输路径。
    使用建议:
    - 在高脉冲环境中使用时,建议定期进行测试,确保其性能稳定。
    - 选择合适的阻值范围以满足不同应用场景的需求。
    - 注意工作温度和湿度条件,避免超出规定的环境范围。

    兼容性和支持


    兼容性:
    - 无铅焊接:支持无铅焊接工艺,符合环保要求。
    - 含铅焊接:也支持传统的含铅焊接工艺。
    支持和服务:
    - 技术支持:如有任何技术问题,可通过官方邮箱 filmresistorsleaded@vishay.com 获得帮助。
    - 文档资料:完整的技术手册和设计指南可在 Vishay 官网下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲峰值电压不稳定 | 检查负载情况并调整至规定的最大值。 |
    | 热冲击导致损坏 | 使用导热材料减轻热冲击影响。 |
    | 长期潮湿导致性能下降 | 定期更换或进行烘干处理。 |

    总结和推荐


    总结:
    - HVR25 和 HVR37 电阻器 是一种高品质的高阻值金属膜有引线电阻器,具有广泛的适用范围和可靠的性能表现。
    - 主要优点 包括高阻值、高压耐受、小尺寸、高脉冲加载能力和良好的环境适应性。
    推荐:
    - 推荐使用:由于其出色的设计和卓越的性能,HVR25 和 HVR37 电阻器非常适合需要高阻值和高压耐受的应用场合。

HVR2500001804JA100参数

参数
电阻值 1.8MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HVR2500001804JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR2500001804JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR2500001804JA100 HVR2500001804JA100数据手册

HVR2500001804JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3192 ¥ 2.672
50+ $ 0.1936 ¥ 1.6203
100+ $ 0.1242 ¥ 1.0398
250+ $ 0.0927 ¥ 0.7758
500+ $ 0.0788 ¥ 0.6599
1000+ $ 0.0778 ¥ 0.6514
5000+ $ 0.0717 ¥ 0.5999
库存: 1053
