LPS0300H10R0JB

产品分类: 其它固定电阻
产品描述: ±5% ±300ppm/℃ 10Ω 300W 法兰安装 60mm*57mm*26.8mm
供应商型号: 1679976
供应商: 海外现货
标准整包数: 15

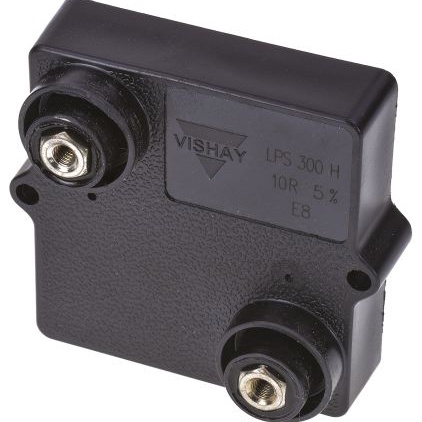

VISHAY INTERTECHNOLOGY 其它固定电阻 LPS0300H10R0JB

LPS0300H10R0JB概述

    Vishay Sfernice LPS 300 Power Resistor 技术手册解析

    产品简介


    Vishay Sfernice的LPS 300是一款高性能电阻器,主要用于需要大功率应用场合的安装散热片。采用厚膜技术,具备非感应特性和易于安装的优点,适用于高功率电路设计中。该产品广泛应用于轨道交通、航空航天、医疗设备及工业自动化等多个领域。

    技术参数


    - 额定功率:300 W(在85°C底座温度下)
    - 阻值范围:0.3Ω 至 900kΩ(E24系列)
    - 额定电压:5kV
    - 允许公差:±1%, ±2%, ±5%, ±10%
    - 温度系数:对于阻值 ≤ 1Ω,±500 ppm/°C;1Ω < 阻值 ≤ 10Ω,±300 ppm/°C;10Ω < 阻值,±150 ppm/°C
    - 关键阻值:83.33kΩ
    - 机械保护:绝缘外壳符合UL 94 V-0标准
    - 紧固扭矩:连接件扭矩2 Nm,散热片扭矩2 Nm,最大扭矩2.5 Nm
    - 重量:83g(±10%)

    产品特点和优势


    LPS 300功率电阻器具有多种优势,如符合NF-EN45545-2标准要求,高功率处理能力高达300W,宽泛的阻值选择范围和较低的热辐射。此外,由于采用了厚膜技术和非感应设计,使其非常适合在苛刻环境下运行,如高温、高湿度等恶劣条件。在高可靠性需求的应用场景中,该产品表现出色,能够有效提升系统的整体稳定性和耐用性。

    应用案例和使用建议


    LPS 300电阻器广泛应用于各种需要高功率、高可靠性的场景。例如,在电力系统中作为负载电阻,在加热器控制电路中调节电流。根据手册中提供的数据,对于180W的功率输出,若环境温度为50°C,则散热片的热阻应小于0.388°C/W。在实际应用中,必须仔细清洁接触面并涂抹导热硅脂以优化热传导效果。建议使用螺丝紧固扭矩控制为2 Nm,确保达到满功率状态下的良好工作性能。

    兼容性和支持


    LPS 300设计用于易于安装于散热片上,并提供一系列配件如M4规格螺丝及垫圈,确保了良好的物理连接。另外,该产品支持通过不同电压等级的绝缘强度测试,适用于多种电源环境。制造商提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:电阻器出现过热现象。
    - 解决方法:检查散热片是否清洁、平整,涂抹导热硅脂是否均匀。
    - 问题2:安装后电阻值不稳定。
    - 解决方法:确认螺丝是否已正确紧固至2 Nm,检查连接是否稳固。
    - 问题3:无法达到预期的功率输出。
    - 解决方法:重新计算散热片的热阻并调整紧固螺丝扭矩,确保满足所需的工作条件。

    总结和推荐


    Vishay Sfernice的LPS 300功率电阻器凭借其卓越的性能指标和广泛应用性,在众多高功率应用场景中展现出显著的优势。无论是轨道交通还是医疗设备领域,这款电阻器都是一款值得信赖的选择。因此,强烈推荐给那些寻求高性能、高可靠性的电子元件的专业人士。

LPS0300H10R0JB参数

参数
引脚数量 -
电阻值 10Ω
温度系数 ±300ppm/℃
精度 ±5%
额定功率 300W
电阻个数 -
长*宽*高 60mm*57mm*26.8mm
安装方式 法兰安装
零件状态 在售

LPS0300H10R0JB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LPS0300H10R0JB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY LPS0300H10R0JB LPS0300H10R0JB数据手册
