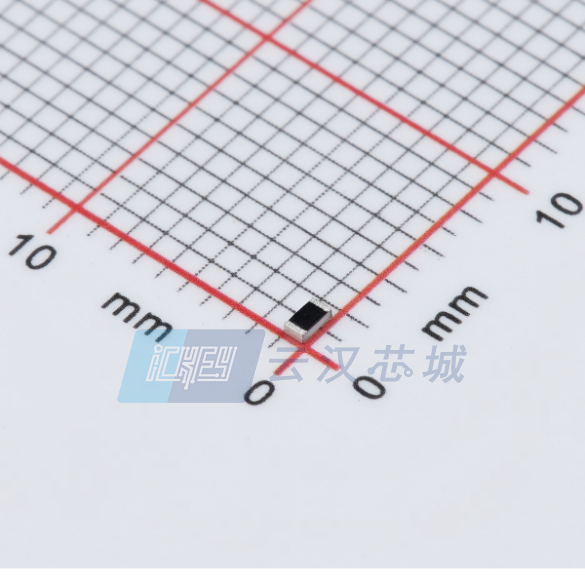

CRCW0603113KFKEA

产品分类: 贴片电阻
产品描述: 113KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*850μm*500μm
供应商型号: ECO-CRCW0603113KFKEA
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 CRCW0603113KFKEA

CRCW0603113KFKEA概述

    # Vishay D/CRCW e3 Standard Thick Film Chip Resistors

    1. 产品简介


    Vishay的D/CRCW e3标准厚膜贴片电阻是现代电子行业中高可靠性和稳定性的首选元件。这种电阻广泛应用于汽车、通信和工业领域。
    主要功能
    - 高可靠性:适用于各种环境条件,温度系数变化小(ΔR/R ≤ 1%)。
    - 高稳定性:具备多种环境适应能力。
    - 广泛适用:AEC-Q200认证,满足汽车行业严格要求。
    应用领域
    - 汽车行业
    - 工业控制
    - 通信设备

    2. 技术参数


    D/CRCW e3系列电阻型号丰富,涵盖多个尺寸及阻值范围,具体参数如下:
    | 型号 | 尺寸 | 电阻范围 | 容差 | 温度系数 | 额定功率 (P70) | 最大电压 (Umax) | 最大温升 |

    | D10/CRCW0402 e3 | 0402 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.063 W | 50 V | 155 °C |
    | D11/CRCW0603 e3 | 0603 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.10 W | 75 V | 155 °C |
    | D12/CRCW0805 e3 | 0805 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.125 W | 150 V | 155 °C |
    | D25/CRCW1206 e3 | 1206 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.25 W | 200 V | 155 °C |
    | CRCW1210 e3 | 1210 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.50 W | 200 V | 155 °C |
    | CRCW1218 e3 | 1218 | 1 Ω 至 2.2 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 1.0 W | 200 V | 155 °C |
    | CRCW2010 e3 | 2010 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 0.75 W | 400 V | 155 °C |
    | CRCW2512 e3 | 2512 | 1 Ω 至 10 MΩ | ±5%, ±1% | ±200 ppm/K, ±100 ppm/K | 1.0 W | 500 V | 155 °C |

    3. 产品特点和优势


    - 稳定性强:温度系数变化小,尤其在70°C下运行时达到1000小时后不超过1%。
    - 包装选择:提供2mm间距包装选项,适用于0603尺寸。
    - 认证:通过AEC-Q200认证,适合汽车级应用。
    - 材料分类:完全符合RoHS规范,无铅环保。

    4. 应用案例和使用建议


    - 汽车应用:在发动机控制系统中使用,需要耐高温和强抗振能力。
    - 工业控制:在恶劣环境下工作,如震动和高低温环境。
    - 通信设备:用于信号处理,需保证低噪声和高精度。
    使用建议
    - 当电阻负载较大时,注意散热设计,确保温度不超过允许极限。
    - 在潮湿环境中使用时,确保封装材料的密封性以提高长期稳定性。

    5. 兼容性和支持


    - 兼容性:这些电阻可以与大多数常见的SMT工艺设备兼容。
    - 技术支持:Vishay提供详尽的技术文档和支持,包括安装指导、焊接规范和测试方法。

    6. 常见问题与解决方案


    - 问题一:电阻值漂移严重
    - 解决方案:检查工作环境温度是否超过极限,确保良好的散热设计。

    - 问题二:焊点质量问题
    - 解决方案:确认焊接参数符合标准,使用适合的助焊剂。

    7. 总结和推荐


    D/CRCW e3系列厚膜贴片电阻凭借其高可靠性、宽工作温度范围和良好的机械稳定性,在各类应用中表现出色。特别是在汽车和工业控制领域,其优异的性能使其成为不可多得的选择。因此,我们强烈推荐使用此系列产品。

CRCW0603113KFKEA参数

参数
电阻值 113KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*850μm*500μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW0603113KFKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW0603113KFKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW0603113KFKEA CRCW0603113KFKEA数据手册

CRCW0603113KFKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
