首页  >  产品百科  >  534-1-1-102

534-1-1-102

产品描述: 1KΩ ±5% 2W ±20ppm/℃ 面板安装 39.67mm*22.23mm*26.99mm
供应商型号: 1612614
供应商: 海外现货
标准整包数: 1

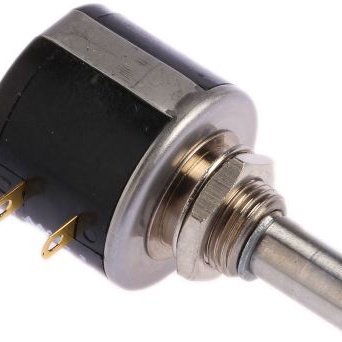

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 534-1-1-102

534-1-1-102概述

    Vishay Spectrol Model 533, 534, 535 精密线绕电位计

    产品简介


    Vishay Spectrol 的 Model 533, 534 和 535 是一款高精度的线绕电位计,适用于多种工业和商业应用。这些电位计具有不同的旋转圈数(3 圈、10 圈和 5 圈),以满足不同应用场景的需求。这些电位计可以广泛应用于传感器、医疗设备、仪器仪表等领域,提供可靠的电阻调节功能。

    技术参数


    - 电阻范围:
    - Model 533:50Ω 至 20KΩ
    - Model 534:100Ω 至 100KΩ
    - Model 535:50Ω 至 50KΩ
    - 额定功率:
    - Model 533:1.0 瓦
    - Model 534:2.0 瓦
    - Model 535:1.5 瓦
    - 电气特性:
    - 噪声水平:100Ω 恒定噪声
    - 线性度:±0.25% 至 ±0.20%
    - 最大电流:取决于电阻值,最大电流范围从 7.07 mA 到 316 mA
    - 绝缘电阻:最小 1000MΩ @ 500VDC
    - 击穿电压:最小 1000V RMS @ 60Hz
    - 机械特性:
    - 最大扭矩:启动时 0.7 oz-in(50gm-cm)至 1.1 oz-in(79gm-cm)
    - 运行时 0.6 oz-in(43.2gm-cm)至 0.9 oz-in(64.8gm-cm)
    - 环境特性:
    - 温度范围:-55°C 至 +125°C
    - 耐振动:15g 通过 2000Hz
    - 耐冲击:50g

    产品特点和优势


    - 高精度:具有±0.25%至±0.20%的线性度,保证了极高的测量精度。
    - 特殊电阻公差:可达到±1%的特殊电阻公差。
    - 多样化的配置选项:提供单段和双段配置,以及同心轴设计,适合各种复杂的控制需求。
    - 高可靠性:旋转寿命长,高达 100 万转,且有防滑离合器和伺服单元可供选择。
    - 广泛的工作温度范围:能够在极端环境下稳定工作。

    应用案例和使用建议


    - 传感器应用:在传感器中,这些电位计用于精确测量和调节电阻值,例如湿度传感器和压力传感器。
    - 仪器仪表:可用于仪器仪表中,提供高精度的电阻调节功能。
    - 医疗设备:在医疗设备中,这些电位计可以用于精确控制某些关键参数,如药物剂量控制。
    使用建议:
    - 确保在安装过程中避免过度扭转电位计,以免损坏内部结构。
    - 在极端温度条件下使用时,要特别注意温度对电阻值的影响。

    兼容性和支持


    这些电位计适用于多种类型的电路板和外壳设计,具体兼容性请参考制造商的技术文档。Vishay Spectrol 提供了详尽的在线技术支持和客户服务,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题 1:电位计噪音过大。
    - 解决方案:检查连接线是否接触不良或受干扰,或者尝试更换更高噪声水平的产品型号。
    - 问题 2:电位计无法正常旋转。
    - 解决方案:检查是否存在机械障碍或润滑不足的情况,必要时进行清洁和润滑。
    - 问题 3:电位计精度下降。
    - 解决方案:确认是否超过推荐的温度范围,若超出则需调整工作环境或选择更宽温度范围的产品。

    总结和推荐


    总的来说,Vishay Spectrol 的 Model 533, 534 和 535 高精度线绕电位计在多个应用领域表现优异,特别是在需要高精度电阻调节的场合。其广泛的电阻范围、高功率处理能力和卓越的耐久性使其成为市场的理想选择。如果你的应用需要一个可靠、高精度的电阻调节组件,强烈推荐使用这些电位计。

534-1-1-102参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 2W
温度系数 ±20ppm/℃
额定电压 -
锥度 -
长*宽*高 39.67mm*22.23mm*26.99mm
安装方式 面板安装
应用等级 工业级

534-1-1-102厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

534-1-1-102数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 534-1-1-102 534-1-1-102数据手册

534-1-1-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 164.6792
2+ ¥ 158.3453
3+ ¥ 152.0115
5+ ¥ 141.8774
10+ ¥ 141.8774
20+ ¥ 139.3439
50+ ¥ 136.8104
100+ ¥ 136.8104
库存: 599
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 164.67
