WK80922001003J5C00

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 4W ±200ppm/℃ 通孔安装 20mm(长度)
供应商型号: WK80922001003J5C00
供应商: 云汉优选
标准整包数: 10

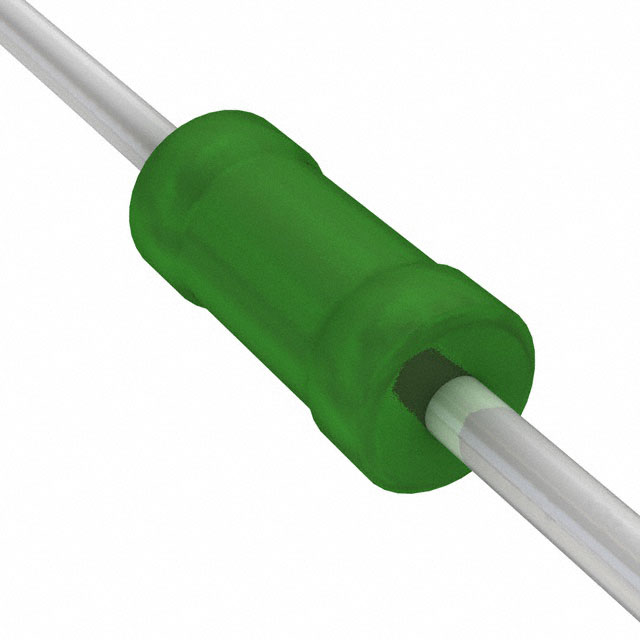

VISHAY INTERTECHNOLOGY 通孔电阻 WK80922001003J5C00

WK80922001003J5C00概述


    产品简介


    高脉冲负载和高功率金属氧化物引线电阻器(High Pulse Load, High Power Metal Oxide Leaded Resistors)是由 Vishay 公司生产的一系列高性能电阻器。这类电阻器广泛应用于汽车电子、工业电子和电源供应等领域。它们以大功率承受能力和小型化的尺寸为特点,具备高可靠性与稳定性,适用于各种严苛的工作环境。

    技术参数


    - 尺寸规格:0207(WK2),0414(WR4),0617(WR5),0922(WK8)
    - 阻值范围:WK2(0.22Ω 至 1 MΩ),WR4(0.33Ω 至 1 MΩ),WR5(0.22Ω 至 560 kΩ),WK8(0.22Ω 至 100 kΩ)
    - 阻值公差:WK2(± 1%,± 2%,± 5%),WR4(± 2%,± 5%),WR5(± 2%,± 5%),WK8(± 2%,± 5%)
    - 温度系数:± 50 ppm/K,± 100 ppm/K,± 200 ppm/K
    - 额定功率:WK2(1 W),WR4(2 W),WR5(3 W),WK8(4 W)
    - 最大操作电压:WK2 和 WR4(500 V),WR5 和 WK8(750 V)
    - 最高工作温度:可达 200 °C
    - 绝缘电压:> 500 V
    - 热阻:WK2(≤ 140 K/W),WR4(≤ 100 K/W),WR5(≤ 70 K/W),WK8(≤ 60 K/W)

    产品特点和优势


    1. 高功率脉冲承受能力:高达 1 kW。
    2. 高功率密度:体积小而功率大。
    3. AEC-Q200 认证:WK2 和 WR4 已通过 AEC-Q200 认证,适合汽车应用。
    4. 高温稳定性:采用耐高温封装材料,能够在高达 200 °C 的环境中正常工作。
    5. 高精度和稳定性:多种公差和温度系数选择,满足不同应用场景的需求。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、工业控制、电源供应等场景。例如,在电动汽车的电池管理系统中,WK2 和 WR4 可用于检测电流和电压信号,确保系统的稳定运行。对于高脉冲负载的应用,如电机启动和刹车系统,WK8 可以提供出色的脉冲处理能力。
    使用建议:
    - 在高脉冲负载环境下使用时,需要根据应用场景选择合适的额定功率和尺寸。
    - 在高温环境下使用时,建议进行适当的散热措施,以保证电阻器的稳定工作。
    - 为了延长使用寿命,应避免长时间过载使用。

    兼容性和支持


    这些电阻器具有良好的兼容性,可以与其他标准电路板和设备无缝连接。Vishay 公司提供了全面的技术支持,包括详细的产品文档、测试报告和技术咨询。如果客户在使用过程中遇到任何问题,可以随时联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 如何计算小于 10 Ω 的电阻器的额定功率?
    - 参考手册中的公式,例如:对于 WK8,热阻 Rth 为 60 K/W,环境温度为 25 °C,则额定功率 P = (155 - 25) / 60 = 2.16 W。
    2. 如何正确安装和焊接这些电阻器?
    - 确保使用合适尺寸的引脚和焊点,并遵循自动插件设备和切割弯曲机的操作指南。建议使用波峰焊或浸锡工艺进行焊接。
    3. 如何处理这些电阻器的色码标识问题?
    - WK2 和 WR4 使用色码标识,而 WR5 和 WK8 则采用打印标记。具体颜色编码规则参见产品手册。

    总结和推荐


    综上所述,Vishay 的这些高脉冲负载和高功率金属氧化物引线电阻器在性能和稳定性方面表现出色,特别适合汽车电子和工业电子领域的应用。产品具有高可靠性和多功能性,能够应对各种复杂的环境条件。因此,强烈推荐给需要高性能电阻器的设计工程师和制造商使用。
    请注意,尽管这些电阻器经过严格的质量控制和测试,但最终选用时仍需根据具体应用场景进行验证和测试。

WK80922001003J5C00参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 4W
温度系数 ±200ppm/℃
长*宽*高 20mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

WK80922001003J5C00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WK80922001003J5C00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY WK80922001003J5C00 WK80922001003J5C00数据手册

WK80922001003J5C00封装设计

查看详情并下载
Symbol
Footprint
3D Model
