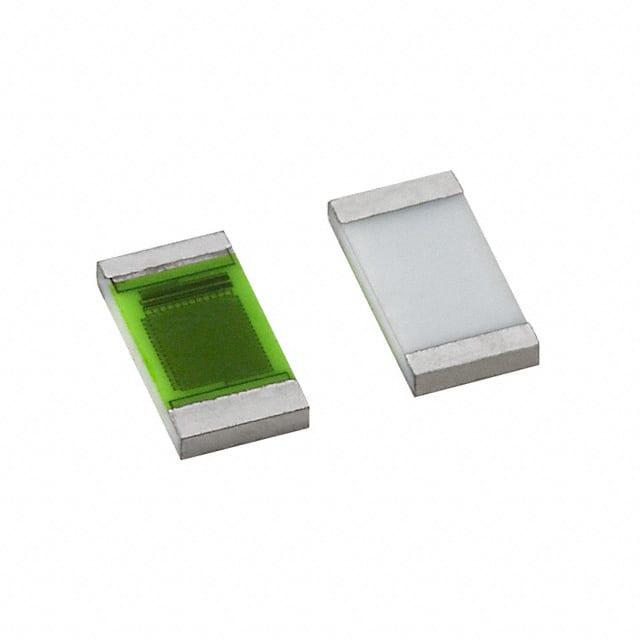

PTN0805E4992BST1

产品分类: 贴片电阻
产品描述: 49.9KΩ ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 71-PTN0805E4992BST1
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 PTN0805E4992BST1

PTN0805E4992BST1概述

    Vishay Dale Thin Film Commercial Thin Film Chip Resistor

    1. 产品简介


    Vishay Dale Thin Film商业薄膜片式电阻器是一种表面贴装片式电阻器,适用于广泛的电子设备和系统。它们具有不同的封装尺寸(如0402, 0502, 0603等),并且有两种终端样式:顶部终端和包覆终端。这些电阻器采用钽氮化物薄膜,提供了出色的湿度抵抗性、电压系数、功率处理能力和电阻稳定性。

    2. 技术参数


    - 材料: 钽氮化物
    - 电阻范围: 1.0 Ω 至 3 MΩ
    - 温度系数 (TCR): ± 10 ppm/°C 至 ± 100 ppm/°C
    - 容差: ± 0.05 % 至 ± 5 %
    - 稳定度: ± 0.03 % (在70°C下2000小时)
    - 电压系数: < 0.1 ppm/V
    - 工作电压: 75 V 至 200 V
    - 操作温度范围: -55 °C 至 +155 °C
    - 存储温度范围: -55 °C 至 +155 °C
    - 噪声水平: < -30 dB

    3. 产品特点和优势


    - 耐潮性: 高湿度环境下表现出色
    - 高纯度氧化铝基底
    - 非标准值可用
    - 通过+85 °C,85 %相对湿度和10%额定功率测试
    - 100%视觉检查符合MIL-PRF-55342标准
    - 无感性
    - 非常低的噪声和电压系数 (< -30 dB)
    - 激光修整容差至± 0.05 %
    - 包覆终端电阻小于10 mΩ
    - 环氧树脂可键合端子
    - 硫化物抵抗性

    4. 应用案例和使用建议


    这些电阻器广泛应用于各种电路设计,包括通信设备、工业控制系统和消费电子产品。例如,在需要高度可靠性的医疗设备中,这些电阻器可以提供卓越的稳定性和可靠性。使用时建议考虑电阻的工作环境和额定电压,以确保最佳性能和寿命。

    5. 兼容性和支持


    这些电阻器与大多数标准焊接工艺兼容。Vishay提供了详尽的技术支持和维护服务,帮助客户解决任何使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 电阻器能否承受高温?
    - A: 是的,这些电阻器可在-55 °C至+155 °C的温度范围内工作。
    - Q: 电阻器的耐潮性如何?
    - A: 电阻器通过了85%相对湿度和+85 °C高温测试。
    - Q: 电阻器的使用寿命如何?
    - A: 在70°C下经过2000小时测试后,电阻变化量小于0.03%。

    7. 总结和推荐


    总的来说,Vishay Dale Thin Film商业薄膜片式电阻器是一款高性能、高稳定性的电阻器,适用于各种严苛的应用环境。其卓越的耐潮性、稳定的电压系数和无感特性使其在市场上具有很强的竞争力。强烈推荐用于需要高度可靠性的应用场景。

PTN0805E4992BST1参数

参数
电阻值 49.9KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN0805E4992BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN0805E4992BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN0805E4992BST1 PTN0805E4992BST1数据手册

PTN0805E4992BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.5923 ¥ 5.0045
50+ $ 0.4577 ¥ 3.8676
100+ $ 0.3894 ¥ 3.2904
500+ $ 0.2851 ¥ 2.4093
1000+ $ 0.256 ¥ 2.1629
2000+ $ 0.2441 ¥ 2.0625
库存: 809
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
