首页  >  产品百科  >  CH0402-250RGFPA

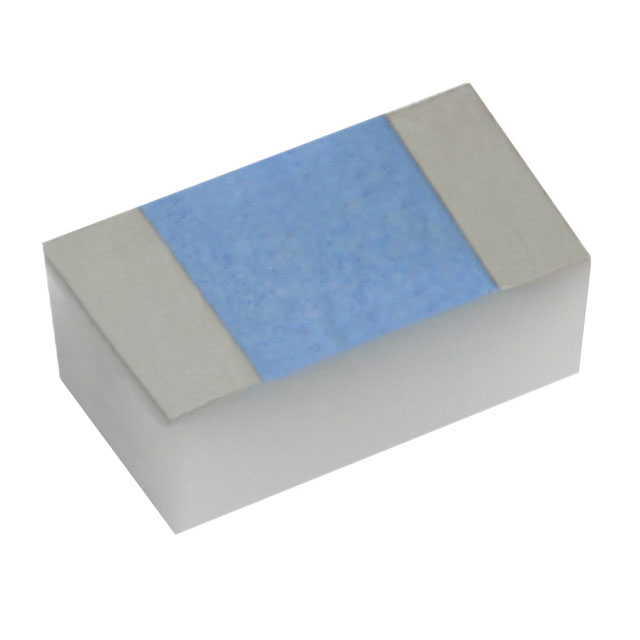

CH0402-250RGFPA

产品分类: 其它固定电阻
产品描述: ±2% ±100ppm/℃ 250Ω 50mW 0402 黏合安装 1mm*600μm*630μm
供应商型号: TS-CH0402-250RGFPA
供应商: 海外现货
标准整包数: 0
VISHAY INTERTECHNOLOGY 其它固定电阻 CH0402-250RGFPA

CH0402-250RGFPA概述

    # High Frequency 50 GHz Thin Film Chip Resistor

    1. 产品简介


    这款由Vishay Sfernice生产的高频率50 GHz薄膜芯片电阻,专为高频应用设计。它采用先进的薄膜工艺制造,具有极低的内部电抗,使其能够在很宽的频率范围内保持几乎纯电阻的状态,适用于从低频到高达50 GHz的应用场景。产品的主要类型包括翻转芯片、包裹式及单面终端结构,并提供多种尺寸选择,最小可达20 mils x 16 mils。此款电阻广泛应用于射频(RF)、微波电路、通信系统及高端测量设备等领域。

    2. 技术参数


    | 参数名称 | 描述 |

    | 工作频率 | 最大可支持至50 GHz |
    | 尺寸规格(模型) | CH02016、CH0402、CH0603 |
    | 阻值范围 | 10Ω 至500Ω |
    | 额定功率 | 0.030 W 至0.125 W |
    | 极限电压 | 最高30 V |
    | 容差 | ±1%、±2%、±5%、±10% |
    | 温漂系数 | ±100 ppm/°C(-55°C至+155°C) |
    | 材料分类 | 符合相关环保标准 |

    3. 产品特点和优势


    - 高频性能优越:能够覆盖从低频到50 GHz的宽频带范围。
    - 小巧紧凑设计:最小尺寸仅为20 mils x 16 mils,适合空间受限的应用。
    - 高品质基底材料:纯度达99.5%的氧化铝基板,确保长期稳定性。
    - 多功能接口选项:提供多种终端方式(如翻转芯片、包裹式等),满足不同装配需求。
    - 行业领先标准:符合IPC-7351规范,提供统一的设计指导。

    4. 应用案例和使用建议


    应用案例
    1. 射频电路设计:用于微波放大器和混频器模块中作为负载电阻。
    2. 无线通信系统:在基站天线前端作为匹配网络的一部分。
    3. 测试与测量设备:例如信号发生器、频谱分析仪等需要高精度电阻的场合。
    使用建议
    - 阻值匹配:根据具体电路需求选择合适的阻值,推荐使用10Ω、25Ω、50Ω、100Ω等常用阻值。
    - 安装注意事项:确保终端接法正确并遵循IPC-7351推荐的焊盘设计规范。
    - 环境控制:工作温度需严格控制在推荐范围(-55°C至+155°C),避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性:该系列产品设计兼容主流电路板布局工具,支持批量生产。
    - 技术支持:Vishay Sfernice提供全面的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电阻值异常变化 | 检查焊接温度是否超过规定范围。 |
    | 高频下响应不稳定 | 确保接地良好并检查外部寄生电容的影响。 |
    | 长时间运行中阻值偏移较大 | 考虑更换更高精度等级的产品(如±1%)。 |

    7. 总结和推荐


    综合评估
    - 优点:
    - 高频性能优异,适合严苛的应用环境;
    - 小巧轻便,便于集成;
    - 多种尺寸和封装选择,满足多样化需求。
    - 缺点:
    - 较高的阻值可能对电路匹配要求较高;
    - 安装时需注意细节以发挥最佳性能。
    推荐结论
    此款50 GHz薄膜芯片电阻以其卓越的高频性能和可靠性成为高精密电子设计的理想选择。特别是在涉及高频通信和测量仪器时,其优异表现无可替代。因此,我们强烈推荐将其纳入此类应用的核心元件清单中。

    版权所有 © 2023 Vishay Intertechnology, Inc.

CH0402-250RGFPA参数

参数
引脚数量 -
电阻值 250Ω
温度系数 ±100ppm/℃
精度 ±2%
额定功率 50mW
电阻个数 -
长*宽*高 1mm*600μm*630μm
通用封装 0402
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

CH0402-250RGFPA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CH0402-250RGFPA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY CH0402-250RGFPA CH0402-250RGFPA数据手册

CH0402-250RGFPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
