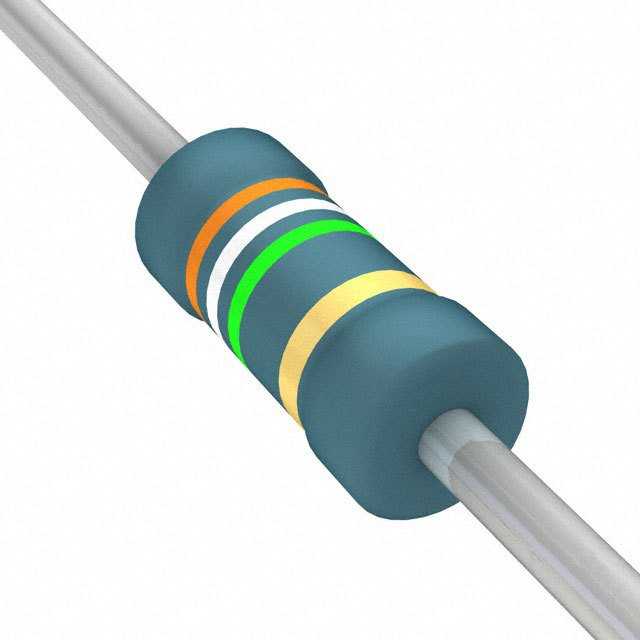

VR25000003904JA100

产品分类: 通孔电阻
产品描述: 3.9MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm*4.83mm*4.83mm
供应商型号: VR25000003904JA100
供应商: 国内现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 通孔电阻 VR25000003904JA100

VR25000003904JA100概述


    产品简介


    Vishay BCcomponents 的高阻值/高电压金属釉镀膜引线电阻
    概述:
    本产品线包括VR25、VR37和VR68三种型号的高阻值/高电压金属釉镀膜引线电阻。这些电阻采用高质量陶瓷体,表面涂覆一层金属釉薄膜,并经过精密的螺旋沟槽切割工艺。电连接通过焊接至铜端子实现,最终产品涂覆一层浅蓝色保护漆以提供电气、机械和气候防护。

    技术参数


    规格与性能:
    | 型号 | 规格尺寸 (Imperial) | 电阻范围 | 电阻公差 | 温度系数 (ppm/K) | 额定功率 (W) | 最大操作电压 (kV) | 操作温度范围 (°C) |

    | VR25 | 0207 | 100 kΩ 至 22 MΩ | ± 1%, ± 5%, ± 10% | ≤ ± 200 | 0.25 | 1.6 | -55 至 155 |
    | VR37 | 0309 | 100 kΩ 至 33 MΩ | ± 1%, ± 5% | ≤ ± 200 | 0.5 | 3.5 | -55 至 155 |
    | VR68 | 0718 | 100 kΩ 至 68 MΩ | ± 1%, ± 5% | ≤ ± 200 | 1.0 | 10 | -55 至 155 |
    工作环境:
    - 峰值允许膜温:155°C
    - 热阻 (K/W): VR25 (140 K/W), VR37 (120 K/W), VR68 (70 K/W)
    - 绝缘电压:700 V, 1 分钟
    - 最大白噪声:VR25 (5 μV/V), VR37 和 VR68 (2.5 μV/V)

    产品特点和优势


    独特功能和优势:
    - UL认证(文件编号:E171160)
    - 符合安全标准:IEC 60065、EN 60065、VDE 0860、CQC(中国)
    - VR25型号符合AEC-Q200标准
    - 具备高脉冲负载能力(最大10 kV)
    - VR25型号提供径向版本
    市场竞争优势:
    - 在高湿度环境下表现出色
    - 广泛应用于家电(如冰箱、洗衣机)和电源供应系统
    - 提供不同精度等级(± 1%, ± 5%, ± 10%)

    应用案例和使用建议


    实际应用:
    - 家电:冰箱、洗衣机等高湿度环境下的稳定控制
    - 电源供应:需要高可靠性的电源电路
    使用建议:
    - 在家电应用中,选择适当的电阻值以确保电路稳定,避免过载导致热稳定性下降。
    - 在高湿度环境中使用时,确保电路板密封良好,避免湿气对电阻的影响。

    兼容性和支持


    兼容性:
    - 这些电阻可以与各种电路板和设备兼容,特别是在高可靠性要求的应用场合。
    - 支持波峰焊和浸锡焊接工艺。
    支持信息:
    - Vishay提供了详尽的技术支持文档,包括测试报告、安装指南等。
    - 用户可以通过联系技术支持团队(filmresistorsleaded@vishay.com)获取更多帮助。

    常见问题与解决方案


    常见问题:
    1. 电阻值不准确:
    - 解决方案:检查电阻型号和规格是否符合要求;可能需要重新测量或更换新的电阻。
    2. 过载导致的电阻值变化:
    - 解决方案:确保电路设计合理,不要超过额定电流和电压;如果过载情况频繁发生,考虑增加电路保护措施。
    3. 热稳定性差:
    - 解决方案:选择合适额定功率的电阻,确保散热良好,避免热失控现象。

    总结和推荐


    综合评估:
    - 优点:
    - 高阻值、高可靠性,特别适用于高电压环境。
    - 优良的抗高温和湿度性能。
    - 符合多项国际安全标准。
    - 推荐:
    - 适用于高湿度环境及高可靠性要求的家电和电源系统中。建议用户根据具体应用需求选择合适的电阻型号和规格,并严格按照手册中的安装指南进行操作。
    以上内容是基于Vishay BCcomponents的产品手册编制而成的技术文档。通过详细解读,希望能够为电子工程师在选择和应用这些高阻值/高电压金属釉镀膜引线电阻时提供全面的指导。

VR25000003904JA100参数

参数
电阻值 3.9MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm*4.83mm*4.83mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

VR25000003904JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000003904JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000003904JA100 VR25000003904JA100数据手册

VR25000003904JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.2138
250+ ¥ 1.1869
500+ ¥ 1.1612
库存: 900
起订量: 425 增量: 0
交货地:
最小起订量为:250
合计: ¥ 296.72
