CRCW020182R0JNED

产品分类: 贴片电阻
产品描述: 82Ω ±5% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: 71-CRCW020182R0JNED
供应商: Mouser
标准整包数: 1

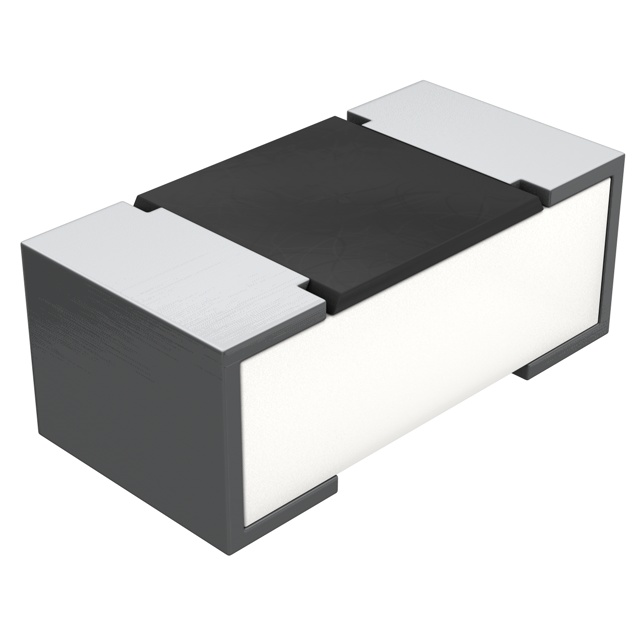

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW020182R0JNED

CRCW020182R0JNED概述

    Vishay CRCW0201 e3 厚膜芯片电阻

    1. 产品简介


    Vishay的CRCW0201 e3是系列中的厚膜片式电阻器,适用于商业应用。这些电阻采用高质陶瓷基底和金属釉层制成,确保在各类环境中具备出色的性能和稳定性。电阻具有纯锡焊点,在镍屏障层上,可兼容无铅和含铅焊接工艺。

    2. 技术参数


    - 型号:CRCW0201
    - 外壳尺寸(英制):0201
    - 外壳尺寸(公制):RR 0603M
    - 额定功率:0.05W
    - 最大极限电压:30V
    - 温度系数:± 200 ppm/K
    - 阻值范围:1.0Ω 到 10MΩ
    - 容差:± 0.5%、± 1%、± 5%
    - 操作温度范围:-55°C 到 +155°C
    - 重量:0.17mg

    3. 产品特点和优势


    - 高可靠性:纯锡焊接点使得产品兼容无铅和含铅焊接工艺,适合大批量生产。
    - 稳定的性能:在规定温度范围内,电阻不会因时间而发生显著漂移,适合长期应用。
    - 广泛的应用范围:适用于多种电子电路设计,特别是在需要高精度电阻的应用场合。

    4. 应用案例和使用建议


    - 应用案例:这类电阻常用于小型化电子设备如智能手机、平板电脑等。它们还适合用于医疗设备和工业控制系统中,需要高稳定性和紧凑尺寸的设计。
    - 使用建议:在组装过程中,需注意环境温度对电阻温度系数的影响。对于长期运行的应用,建议进行周期性的性能检测以确保其稳定性。

    5. 兼容性和支持


    - 兼容性:CRCW0201 e3 具有广泛的兼容性,能够与其他标准封装和引脚配置的电子元件配套使用。
    - 支持:Vishay提供全面的技术支持,包括在线资源和技术咨询,帮助客户在设计和制造过程中解决问题。

    6. 常见问题与解决方案


    - 问题1:电阻温度系数波动大。
    - 解决方案:检查焊接点的温度和环境温度,确保它们符合产品规格要求。
    - 问题2:电阻出现开路现象。
    - 解决方案:检查焊接质量,确认无虚焊或焊接不牢的情况。

    7. 总结和推荐


    总体而言,Vishay的CRCW0201 e3 厚膜片式电阻器是一款高性能、高可靠性的产品。它在多种应用场景下表现出色,尤其是在需要紧凑尺寸和高稳定性的设计中。推荐设计师和工程师考虑选用此产品,以提升电子设备的整体性能和可靠性。

CRCW020182R0JNED参数

参数
电阻值 82Ω
精度 ±5%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW020182R0JNED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW020182R0JNED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW020182R0JNED CRCW020182R0JNED数据手册

CRCW020182R0JNED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0368 ¥ 0.311
100+ $ 0.015 ¥ 0.1263
500+ $ 0.0092 ¥ 0.0777
1000+ $ 0.0081 ¥ 0.068
10000+ $ 0.0033 ¥ 0.0279
库存: 130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
