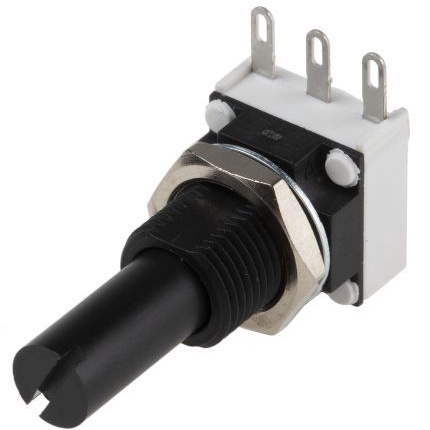

P11P1F0GGSY00104KA

产品描述: 100KΩ ±10% 1W ±150ppm/℃ 线性 316V 面板安装 10.83mm*12.5mm*18mm
供应商型号: 7435728
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 P11P1F0GGSY00104KA

P11P1F0GGSY00104KA概述

    Vishay Sfernice 12.5 mm Modular Panel Potentiometer: A Comprehensive Guide

    1. 产品简介


    Vishay Sfernice 的12.5 mm模块化面板电位器(P11P和P11D)是一款高性能、多功能的电子元件。这些电位器具备高介电强度,广泛应用于需要精确调节和稳定性的场合。主要类型包括P11P(碳膜元件)和P11D(导电塑料元件),可以进行单轴或多轴控制。其特点包括多个组装选项、广泛的终端样式以及多样的安装方式,使其成为多种应用领域的理想选择。

    2. 技术参数


    以下是该电位器的主要技术规格和性能参数:
    - 电气特性:
    - 电阻范围:P11P为1 kΩ到1 MΩ(线性斜率)和20 Ω到10 MΩ(非线性斜率);P11D为470 Ω到500 kΩ(线性斜率)和100 Ω到2.2 MΩ(非线性斜率)。
    - 电气行程:270° ± 10°
    - 功率额定值:在70°C时,线性斜率为0.5 W,非线性斜率为0.25 W(多模块情况下为每模块0.25 W)
    - 温度系数:-40°C至+100°C,典型值±500 ppm(P11P),±150 ppm(P11D)
    - 机械特性:
    - 机械行程:300° ± 5°
    - 操作扭矩:单个和双模块最大为0.2 Ncm至1 Ncm;三到七个模块每个模块为0.2 Ncm至0.3 Ncm
    - 端止扭矩:最大80 Ncm
    - 加紧扭矩:最大150 Ncm
    - 环境适应性:
    - 工作温度范围:-40°C至+100°C
    - 存储温度:-40°C至+100°C
    - 防护等级:IP64

    3. 产品特点和优势


    P11P和P11D模块化面板电位器具有以下几个显著优势:
    - 高介电强度:能够承受高达5000 VRMS的电压,适合在高压环境下使用。
    - 模块化设计:最多可组装七个模块,提供灵活的应用选择。
    - 多种终端样式:提供29种不同的终端样式,便于不同的安装需求。
    - 耐久性:机械耐久性达到50,000次循环。
    - 符合RoHS标准:无铅,环保可靠。

    4. 应用案例和使用建议


    这些电位器广泛应用于各种行业,如工业自动化、医疗设备、仪器仪表等。例如,在自动化控制系统中,P11P和P11D可以用于调节电压和电流,以确保系统的精确运行。在医疗设备中,它们可用于精细控制设备的功率输出。
    使用建议:
    - 在高温或低温环境中使用时,应考虑温度系数对电阻的影响。
    - 为了减少机械磨损,建议使用时施加适量的操作扭矩。
    - 在极端环境下,应定期检查密封性能,以确保其防尘防水效果。

    5. 兼容性和支持


    P11P和P11D模块化面板电位器与多种其他电子元件和设备兼容。如果您需要定制设计或特殊要求,可联系Vishay Sfernice获取技术支持。此外,厂家还提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:操作过程中出现噪声。
    - 解决方案:检查是否有灰尘或杂质进入电位器内部,必要时清洁或重新润滑。

    - 问题:电位器在极端温度下性能不稳定。
    - 解决方案:确保在工作温度范围内使用,并注意温度系数的影响。

    7. 总结和推荐


    综上所述,Vishay Sfernice的12.5 mm模块化面板电位器以其高介电强度、多样化的终端样式和优秀的环境适应性,成为许多应用的理想选择。其卓越的性能和广泛的应用范围使得这些电位器在市场上具有极强的竞争力。如果您需要一款可靠且功能强大的电位器,强烈推荐使用Vishay Sfernice的P11P和P11D模块化面板电位器。

P11P1F0GGSY00104KA参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 1W
温度系数 ±150ppm/℃
额定电压 316V
锥度 线性
长*宽*高 10.83mm*12.5mm*18mm
安装方式 面板安装

P11P1F0GGSY00104KA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P11P1F0GGSY00104KA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY P11P1F0GGSY00104KA P11P1F0GGSY00104KA数据手册

P11P1F0GGSY00104KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
