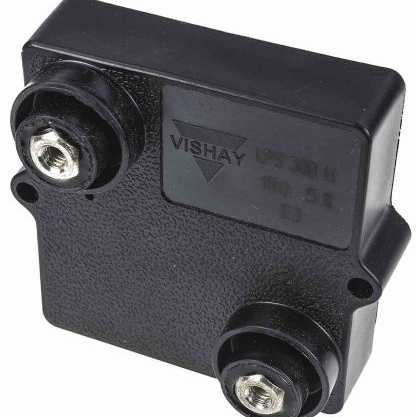

LPS0800L5R60JB

产品分类: 其它固定电阻
产品描述: ±5% ±300ppm/℃ 5.6Ω 800W 法兰安装 64.7mm(长度)*25.8mm(高度)
供应商型号: 8266700
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 LPS0800L5R60JB

LPS0800L5R60JB概述


    产品简介


    LPS 800是 Vishay Sfernice 公司生产的一款大功率电阻,专为底座温度85°C时提供800W的额定功率而设计。这款电阻采用厚膜技术制造,具有宽泛的阻值范围(从0.3Ω到900kΩ),适用于广泛的电气应用。该产品非感应设计,易于安装,并且具有低热辐射的特点。这些特性使其成为工业、能源、电力转换系统等领域的理想选择。

    技术参数


    - 额定功率:800W(在85°C底座温度下)
    - 阻值范围:0.3Ω至900kΩ
    - 限制元件电压:5kV
    - 容差:±1%, ±2%, ±5%, ±10%
    - 温度系数:阻值≤1Ω时为±500ppm/°C;1Ω<阻值≤10Ω时为±300ppm/°C;阻值>10Ω时为±150ppm/°C
    - 环境温度范围:-55°C至+175°C
    - 机械保护:绝缘外壳,符合UL 94 V-0标准
    - 紧固扭矩:连接件2Nm,散热器2Nm
    - 最大扭矩:2.5Nm
    - 重量:83g ±10%

    产品特点和优势


    LPS 800的最大优势在于其高功率输出能力和宽泛的阻值范围,适用于各种极端环境下的应用。非感应设计使其具有低噪声和低干扰的特点。低热辐射有助于提高系统的整体效率。此外,其优良的机械保护性能使其在恶劣环境中也能稳定运行。该产品的独特功能还包括易安装的设计和优异的散热能力。

    应用案例和使用建议


    应用案例
    LPS 800 可用于各种需要高功率电阻的应用场合,例如电源转换、电机控制、工业自动化等。它也适用于需要高性能和高可靠性的通信基础设施设备。
    使用建议
    - 在安装前务必清洁接触面,以确保良好的热传导。
    - 为了达到最佳散热效果,可选用适当的散热器(如CP15或P207/250)。
    - 确保散热器与电阻之间的紧固扭矩达到2Nm,以保证满功率运行。
    - 避免在极端温度下长时间运行,以免影响寿命。

    兼容性和支持


    LPS 800可以与各种散热器配合使用,如Lytron的CP15水冷散热器或Semikron的P207/250空气冷却散热器。该产品具有RoHS合规性和无卤素标准,符合国际环保要求。制造商提供了详尽的技术支持和维护文档,用户可以通过官方网站获取更多帮助。

    常见问题与解决方案


    - 问:如何选择合适的散热器?
    - 答:用户需根据工作条件(如功率和环境温度)选择散热器。通过计算散热器的总热阻来确保电阻的工作温度不超过175°C。

    - 问:如何确保连接稳固?
    - 答:必须将紧固螺丝旋至指定的2Nm扭矩,以确保连接的稳定性。

    - 问:如何应对瞬时过载?
    - 答:在瞬时过载情况下,电压应低于5000V,同时电阻能承受1.5倍额定功率10秒的短时过载。

    总结和推荐


    总体来看,LPS 800是一款非常适合高功率应用的电阻器,其卓越的性能和可靠性使其成为许多行业中的首选。尤其适用于需要高精度、高稳定性的工业和电力系统。对于需要高性能电阻的应用,强烈推荐选择LPS 800。然而,用户在选择时应仔细考虑具体应用需求,并根据制造商提供的指南正确使用和维护。

LPS0800L5R60JB参数

参数
电阻值 5.6Ω
温度系数 ±300ppm/℃
精度 ±5%
额定功率 800W
电阻个数 -
引脚数量 -
长*宽*高 64.7mm(长度)*25.8mm(高度)
安装方式 法兰安装
包装方式 盒装

LPS0800L5R60JB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LPS0800L5R60JB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY LPS0800L5R60JB LPS0800L5R60JB数据手册

LPS0800L5R60JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1520.4543
4+ ¥ 1486.995
8+ ¥ 1455.044
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
