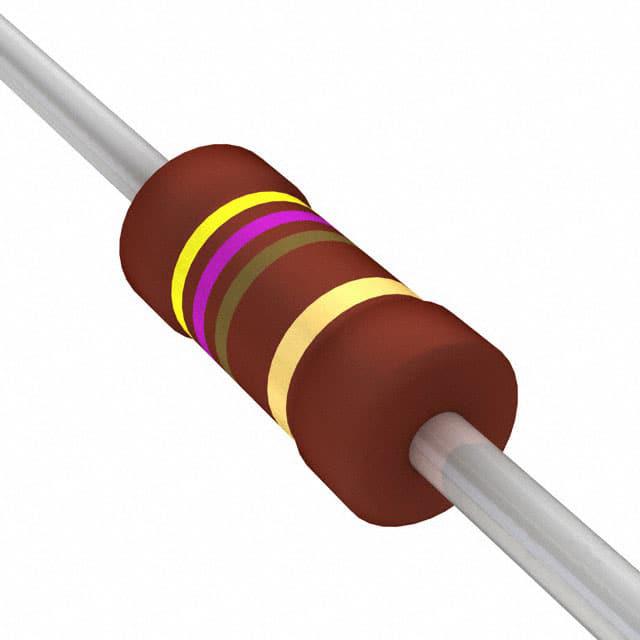

PR01000104700JA100

产品分类: 通孔电阻
产品描述: 470Ω ±5% 1W ±250ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: AV-A-PR01000104700JA100
供应商: Avnet
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 PR01000104700JA100

PR01000104700JA100概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的PR01、PR02和PR03系列电阻是金属膜引线电阻器,具有高功率密度(从0207尺寸的1W到0617尺寸的3W),广泛应用于各类电力应用、汽车电子和照明球泡等领域。这些电阻器采用了金属合金薄膜技术,经过特殊处理以实现特定的温度系数。

    技术参数


    以下是PR01、PR02和PR03系列电阻的主要技术参数:
    | 特性 | PR01 | PR02 | PR03 |
    ||
    | 尺寸 | 0207, 0411, 0617 | 0411, 0617 | 0617 |
    | 阻值范围 | 0.22Ω至1MΩ | 0.33Ω至1MΩ | 1Ω至1MΩ |
    | 阻值精度 | ±1%,±5% | ±1%,±5% | ±1%,±5% |
    | 温度系数 | ±250ppm/K | ±250ppm/K | ±250ppm/K |
    | 额定功率,P70 | 1W | 2W | 3W |
    | 热阻(Rth) | 135K/W | 75K/W | 60K/W |
    | 最大操作电压 | 350V AC/DC | 500V AC/DC | 750V AC/DC |

    产品特点和优势


    1. 高功率密度:这些电阻器在小封装内实现了高功率输出,使得它们非常适合空间受限的应用场合。
    2. 定义熔断特性:能够精确控制熔断点,提高电路的安全性。
    3. AEC-Q200认证:适用于汽车电子,确保了产品的高可靠性。
    4. 良好的环境适应性:金属膜结构和红色非燃烧涂层提供电气、机械和气候保护。
    5. 兼容性:符合IEC 60115-1标准,且具备良好的焊接兼容性。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:适合各种汽车内部电路板的设计,如引擎管理系统和电池管理。
    - 照明系统:适用于各种LED驱动和调节器中的电流限制。
    - 通用电源:适用于多种工业和消费电子产品中的电源电路设计。
    使用建议
    - 散热设计:由于这些电阻器功率较高,需考虑适当的散热设计以避免过热问题。
    - 电路板布局:推荐使用低热阻设计的印刷电路板,以增强散热效果。
    - 操作电压:请严格按照产品手册规定的最大操作电压进行操作,以防止损坏。

    兼容性和支持


    - 兼容性:本系列产品与常见的自动插件设备和焊接设备兼容。
    - 技术支持:Vishay提供详尽的技术文档和用户指南,并设有专门的技术支持团队,可通过filmresistorsleaded@vishay.com联系。


    常见问题与解决方案


    1. 问题:电阻值出现漂移。
    - 解决方案:检查电路板布局和散热设计,确保符合规范要求。
    2. 问题:焊接后电阻值变化较大。
    - 解决方案:确保使用正确的焊接方法和材料,并在焊接后进行充分的冷却时间。

    总结和推荐


    总体而言,Vishay BCcomponents的PR01、PR02和PR03系列电阻器以其高功率密度、稳定的性能和广泛的应用领域,表现出色。它们特别适合于需要高可靠性和紧凑设计的场合。对于追求高性能电子设计的工程师来说,这是一款值得推荐的产品。

PR01000104700JA100参数

参数
电阻值 470Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000104700JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000104700JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000104700JA100 PR01000104700JA100数据手册

PR01000104700JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
