PR01000101100JR500

产品分类: 通孔电阻
产品描述: 110Ω ±5% 1W ±250ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: 1496878
供应商: 海外现货
标准整包数: 1

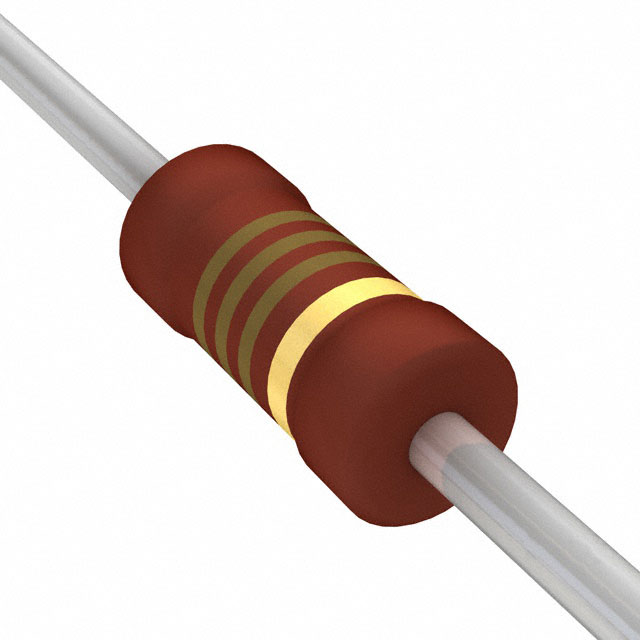

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101100JR500

PR01000101100JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是一款高性能电阻器系列,由金属合金薄膜沉积在高品质陶瓷体上制成。经过螺旋沟槽切割处理后,电解铜或铜包铁连接线焊接到端盖上。这些电阻器的表面涂有一层红色、非易燃的保护涂层,提供电气、机械和气候保护。它们适用于多种通用电源应用,如汽车电子和照明球泡。

    技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 电阻范围 | 0.22 Ω - 1 MΩ | 0.33 Ω - 1 MΩ | 1 Ω - 1 MΩ |
    | 电阻精度 | ±1% / ±5% | ±1% / ±5% | ±1% / ±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功率(P70) | 1 W | 2 W | 3 W |
    | 工作电压(Umax) | 350 V AC/DC| 500 V AC/DC | 750 V AC/DC |
    | 热阻(Rth) | 135 K/W | 75 K/W | 60 K/W |

    产品特点和优势


    - 高功率密度:在小尺寸封装内实现高功率处理能力(1 W / 0207 到 3 W / 0617)。
    - 定义的熔断特性:符合严格的熔断标准。
    - 技术先进:采用金属膜技术,符合 IEC 60115-1 的主动和被动燃烧要求。
    - 认证:PR01 和 PR02 符合 AEC-Q200 认证标准。

    应用案例和使用建议


    - 汽车电子:适用于高稳定性需求的应用。
    - 照明球泡:用于需要高可靠性的LED灯电路。
    - 温度限制:确保电阻器在其额定功率范围内使用,以避免温度过热。

    兼容性和支持


    - 兼容性:该产品可与其他电子元器件兼容,适用于自动化设备。
    - 支持:Vishay 提供详尽的技术支持和维护信息,确保用户获得最佳体验。

    常见问题与解决方案


    - 问题1:电阻值漂移
    - 解决方案:选择适合的应用负载和温度限制,以维持所需的稳定性。
    - 问题2:热稳定性不佳
    - 解决方案:确保足够的散热设计,避免过热。

    总结和推荐


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是一款高性能、稳定可靠的电阻器产品。适用于广泛的工业和消费类电子产品。鉴于其出色的特性和广泛的应用范围,我们强烈推荐此产品。

PR01000101100JR500参数

参数
电阻值 110Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000101100JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101100JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101100JR500 PR01000101100JR500数据手册

PR01000101100JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
