首页  >  产品百科  >  PR01000107508JR500

PR01000107508JR500

产品分类: 通孔电阻
产品描述: 7.5Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: TS-PR01000107508JR500
供应商: 海外现货
标准整包数: 1

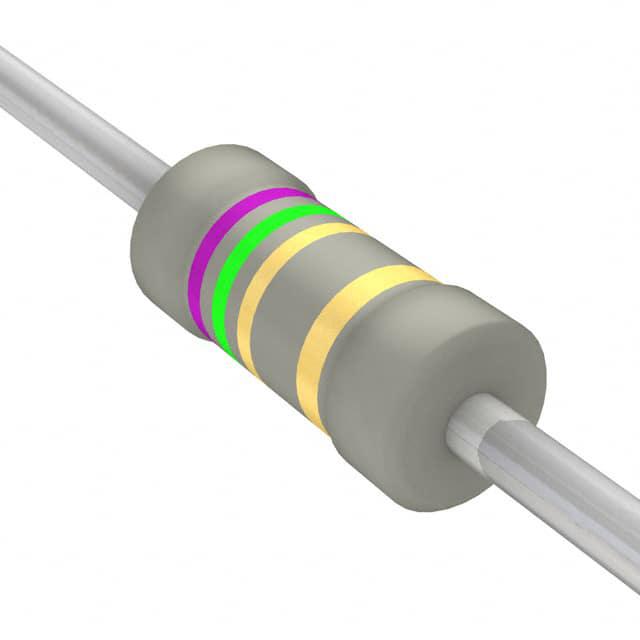

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000107508JR500

PR01000107508JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents的Power Metal Film Leaded Resistors系列包括PR01、PR02和PR03三种型号,它们是一种高功率的小型封装电阻。这些电阻采用金属合金薄膜沉积于高精度陶瓷体上,并通过激光切割形成螺旋沟槽,再焊接电解铜或镀铜铁连接线至端帽。表面覆盖非燃烧性红色保护涂层,旨在提供电气、机械及气候防护。然而,需要注意的是该涂层不耐受侵略性助焊剂和清洁溶剂,而封装则符合IEC 60068-2-45标准的溶剂清洁要求。
    这些电阻器适用于广泛的应用,包括所有通用的电源应用、汽车电子、照明控制等。此外,PR01和PR02型号已经通过AEC-Q200认证,以满足在极端环境下的需求。

    2. 技术参数


    | 规格 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0411 |
    0617 | 0617
    | 电阻范围 | 0.22 Ω至1 MΩ| 0.33 Ω至1 MΩ| 1 Ω至1 MΩ |
    0.68 Ω至1 MΩ
    | 电阻容差 | ±1%,±5% | ±1%,±5% | ±1%,±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功耗 | 1 W | 2 W | 3 W |
    | 最大工作电压 | 350 V AC/DC | 500 V AC/DC | 750 V AC/DC |

    3. 产品特点和优势


    - 高功率密度:可以在非常小的封装尺寸内实现高达3W的额定功耗。
    - 精确的温度系数:所有型号均具有相同的温度系数±250 ppm/K,确保了在温度变化时的稳定性。
    - 材料兼容性:采用无铅材料,符合环保标准。
    - 优异的焊接性能:即使长时间储存后依然保持良好的焊接性能。

    4. 应用案例和使用建议


    - 应用案例:这些电阻器广泛应用于工业控制、汽车电子和照明设备中。例如,在汽车的发动机管理系统中,电阻器可以用于电压分压电路;在LED灯的设计中,电阻器可用于限流保护。

    - 使用建议:为了最大化这些电阻器的效率和使用寿命,建议在其允许的最大温度范围内使用,并尽量避免高温环境。此外,适当的散热设计也是至关重要的,特别是当电阻器处于高功率运行状态时。

    5. 兼容性和支持


    这些电阻器与各种其他电子元件兼容,适用于广泛的电路设计。Vishay公司提供了全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - Q: 如何处理焊接后的热应力?
    - A: 建议选择合适的焊接合金或电路板材料来减少焊接点的热应力。具体材料选择可以咨询供应商或参考相关技术文档。
    - Q: 如何评估长期运行中的稳定性?
    - A: 设计者可以根据产品的特定应用场景,设置相应的负载和温度限制,以确保达到期望的稳定性能。可以通过测试不同条件下的性能变化来预测产品的功能寿命。

    7. 总结和推荐


    综上所述,Vishay BCcomponents的Power Metal Film Leaded Resistors系列因其高功率密度、精确的温度系数和优异的焊接性能而成为市场上极具竞争力的产品。特别是在需要紧凑设计和高可靠性要求的应用场合中,它们无疑是一个理想的选择。因此,强烈推荐使用这些电阻器。

PR01000107508JR500参数

参数
电阻值 7.5Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000107508JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000107508JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000107508JR500 PR01000107508JR500数据手册

PR01000107508JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
