NTCS0805E3 223FHT

产品分类: NTC热敏电阻
产品描述: 22KΩ ±1% 210mW ±1% 3800K 0805 贴片安装 2mm*1.25mm*800μm
供应商型号:
供应商:
标准整包数: 0

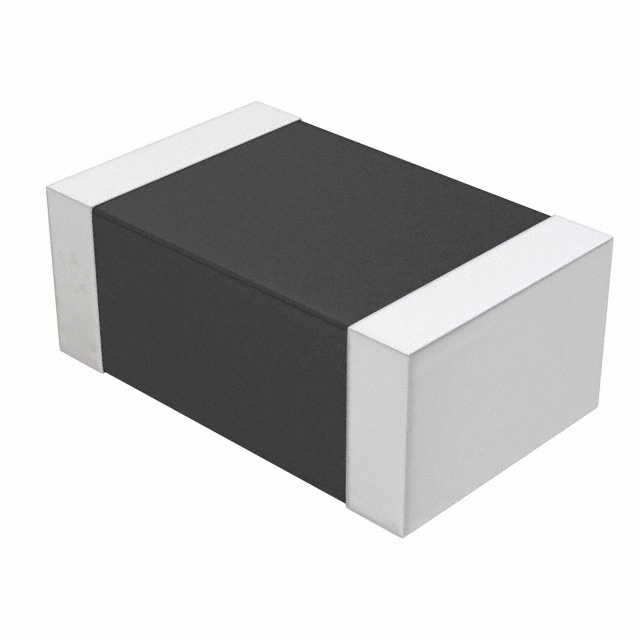

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCS0805E3 223FHT

NTCS0805E3 223FHT概述

    Vishay BCcomponents NTCS0805E3系列玻璃封装NTC热敏电阻技术手册解析

    1. 产品简介


    Vishay BCcomponents推出的NTCS0805E3系列是一款0805(M2012)尺寸的表面贴装玻璃封装NTC热敏电阻,具备负温度系数特性(TCR),并在其端子处采用镀锡处理。这些热敏电阻无任何标记,并且可适用于波峰焊接或回流焊接工艺。它们特别适合用于汽车、工业、通信和消费电子领域中的温度传感、保护及补偿应用。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 25°C时的阻值 | 2.2k至680k | Ω |
    | 25°C时的阻值容差 | ±1%,±2%,±3%,±5% | % |
    | B25/85值 | 3430至4125 | K |
    | B25/85值容差 | ±1%,±3% | % |
    | 25°C时的最大耗散功率 | 210 | mW |
    | 热时间常数 | ≈10 | s |
    | 耗散因子 | 3.5 | mW/K |
    | 零功率工作温度范围 | -40至+150 | °C |
    | 重量 | ≈0.008 | g |

    3. 产品特点和优势


    - 高精度:该系列热敏电阻提供从±1%到±5%的不同容差选择,确保在各种应用中的精确测量。
    - 宽温度范围:能在-40℃到+150℃的温度范围内正常工作。
    - 耐久性好:采用玻璃封装和全密封设计,提高抗腐蚀能力和使用寿命。
    - 认证标准:通过了cULus和AEC-Q200认证,符合行业严格的安全和质量要求。

    4. 应用案例和使用建议


    NTCS0805E3系列热敏电阻适用于多种应用场景,例如电池充电器、电源供应器、办公设备、LCD屏幕补偿、车载娱乐系统等。在这些应用中,热敏电阻可以有效监控和调整温度,确保设备稳定运行。
    使用建议:
    - 在安装时,推荐使用波峰焊接或回流焊接工艺,以保证焊接质量和可靠性。
    - 根据具体应用需求选择合适的阻值和容差等级,以达到最佳测量效果。

    5. 兼容性和支持


    该系列热敏电阻支持标准SMD焊接工艺,如波峰焊或回流焊,完全兼容现有自动化生产流程。Vishay BCcomponents为该产品提供了详尽的技术文档和支持,可通过其官方网站获取详细的曲线计算工具和其他设计资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊或假焊 | 确保使用正确的焊接温度和时间,检查焊接设备和工艺参数。 |
    | 测量结果不准确 | 检查热敏电阻的安装位置和连接方式,确保无接触不良。 |
    | 使用过程中温度读数不稳定 | 确认环境温度是否在产品规定的范围内,排查是否有干扰源。 |

    7. 总结和推荐


    总体而言,Vishay BCcomponents的NTCS0805E3系列玻璃封装NTC热敏电阻凭借其高精度、宽温范围和良好的耐久性,在众多应用中表现出色。对于需要高可靠性和精确温度测量的应用,强烈推荐选用此系列热敏电阻。无论是设计新的电子产品还是升级现有的系统,这一系列产品都是一个值得信赖的选择。

NTCS0805E3 223FHT参数

参数
25℃时的电阻值 22KΩ
精度 ±1%
额定功率 210mW
B值容差 ±1%
B0/50 -
B25/85 3800K
B25/75 -
B25/100 -
B25/50 -
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCS0805E3 223FHT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCS0805E3 223FHT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCS0805E3 223FHT NTCS0805E3 223FHT数据手册

NTCS0805E3 223FHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
