PE30L0FL472MAB

产品描述: 4.7KΩ ±20% 3W ±150ppm/℃ 线性 300V(DC) 面板安装 13mm(长度)*45mm(高度)
供应商型号: 1560522
供应商: 海外现货
标准整包数: 1

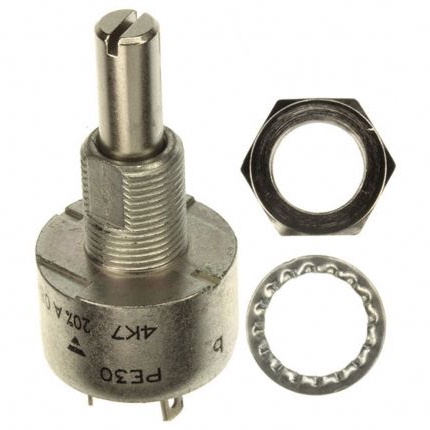

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 PE30L0FL472MAB

PE30L0FL472MAB概述


    产品简介

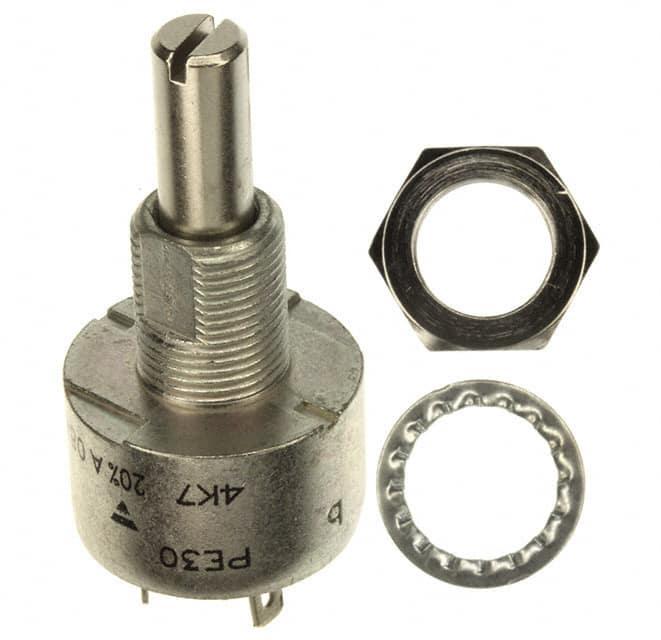

    Vishay Sfernice PE30 全密封电位计
    PE30 是 Vishay Sfernice 生产的一种全密封专业级电位计。这种电位计适用于各种严苛环境下的高精度调节需求,广泛应用于仪器仪表、工业控制设备以及家用电器等领域。

    技术参数


    电气规格:
    - 电阻元件:Cermet(碳化物)
    - 电气行程:270° ± 10°
    - 电阻范围:线性梯度:22Ω 至 10MΩ;对数梯度:100Ω 至 2.2MΩ
    - 功率等级:线性梯度:3W(70°C);对数梯度:1.5W(70°C)
    - 电压限制:300V
    - 接触电阻变化(典型值):3% Rn 或 3Ω
    - 端部电阻(典型值):1Ω
    - 绝缘电阻(300V DC):10^5 MΩ
    - 额定电流:线性梯度:369mA;对数梯度:122mA
    机械规格:
    - 机械行程:300° ± 5°
    - 操作扭矩(典型值):3 Ncm(4.25 盎司-英寸)
    - 止动扭矩:120 Ncm 最大(10.51 磅-盎司)
    - 安装螺母紧固扭矩:250 Ncm 最大(22 磅-英寸)
    - 重量:23g 到 32g(最大 0.8 盎司至 1.13 盎司)
    环境规格:
    - 工作温度范围:-55°C 至 +125°C
    - 防护等级:IP67

    产品特点和优势


    PE30 电位计具有多种独特的功能和优势:
    - 高功率等级:在 70°C 时,线性梯度功率为 3W,这使其能够在高温环境中稳定运行。
    - 低温度系数:典型值为 150 ppm/°C,确保在温度变化时电阻稳定性高。
    - 完全密封设计:防护等级为 IP67,适用于恶劣环境。
    - 阻尼模块:可选中心凹槽设计,提供稳定的中位机械行程位置。
    - 多种接线选项:包括快速连接 Faston 2.86 接口。
    这些特点使得 PE30 在工业控制和测量系统中具有广泛的适用性和市场竞争力。

    应用案例和使用建议


    PE30 电位计在多个领域都有广泛应用,例如仪器仪表、医疗设备、家庭自动化等。为了更好地发挥其性能,建议如下:
    - 在高湿度环境下使用时,应确保防护等级 IP67 的完整性。
    - 在高温环境下,注意散热以避免因过热导致的功能下降。
    - 在需要高精度调节的应用场合,可以选择中心凹槽设计以确保稳定的中间位置。

    兼容性和支持


    PE30 电位计提供了多种安装和连接方式,例如面板密封(PE30M),可通过选择不同的轴和接头来满足不同应用需求。Vishay Sfernice 提供了全面的技术支持,包括定制设计服务和详细的安装指南,帮助客户在实际应用中获得最佳效果。

    常见问题与解决方案


    - 问题一:如何安装面板密封?
    - 解决方法:确保将密封环正确安装在面板上的凹槽内,然后通过拧紧安装螺母实现密封。
    - 问题二:如何确定最佳工作温度范围?
    - 解决方法:参考产品的技术规格,确保工作温度在 -55°C 至 +125°C 范围内。
    - 问题三:如何测试绝缘电阻?
    - 解决方法:使用兆欧表,在 300V DC 下测试绝缘电阻,确保其大于 10^5 MΩ。

    总结和推荐


    总体来看,Vishay Sfernice 的 PE30 全密封电位计以其高功率等级、低温度系数、完全密封设计及多种功能选择在各种严苛环境中表现出色。尤其适用于需要高精度和长期稳定性的应用场合。考虑到其高性能和广泛应用范围,强烈推荐使用这款产品。

PE30L0FL472MAB参数

参数
电阻值 4.7KΩ
精度 ±20%
额定功率 3W
温度系数 ±150ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 13mm(长度)*45mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

PE30L0FL472MAB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PE30L0FL472MAB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY PE30L0FL472MAB PE30L0FL472MAB数据手册

PE30L0FL472MAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
