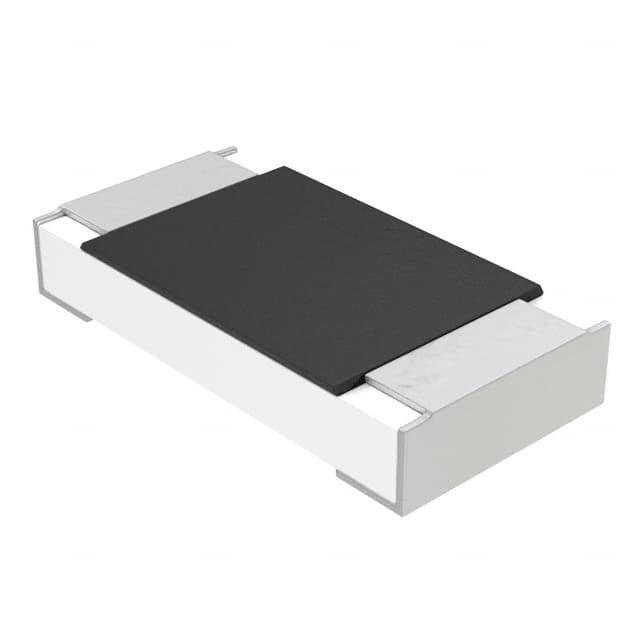

RCV1206200KFKEA

产品分类: 贴片电阻
产品描述: 200KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: BC2830TR-ND
供应商: Digi-Key
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 RCV1206200KFKEA

RCV1206200KFKEA概述

    高压厚膜芯片电阻器 —— RCV e3 技术手册解析

    产品简介


    RCV e3 系列是 Vishay Draloric 公司生产的一种高压厚膜芯片电阻器,其主要特点在于高电压操作能力(最高可达500V)。这些电阻器适用于需要稳定、高效运行的工业、通信及电力转换系统中。由于具备出色的抗热应力能力和优良的耐久性,RCV e3 在多种高要求应用场合下表现出色。

    技术参数


    - 功率等级:0.125 W (RCV0805), 0.25 W (RCV1206)
    - 极限元件电压:400 V (RCV0805), 500 V (RCV1206)
    - 绝缘电压:> 500 V
    - 电阻温度系数:± 100 ppm/K (RCV0805), ± 200 ppm/K (RCV1206)
    - 最大电阻值范围:100KΩ 至 10MΩ
    - 允许操作温度范围:-55°C 至 +155°C

    产品特点和优势


    RCV e3 的主要优势包括:
    - 高电压操作能力:适用于对电压稳定性有严格要求的应用场景。
    - 纯锡焊接接触层:与铅基及无铅焊接过程兼容。
    - 金属釉涂层:基于高质量陶瓷基底,提高耐用性和可靠性。
    - 无标记设计:适用于需要减少尺寸空间的应用。
    - 良好的热稳定性和电气特性:确保在广泛温度范围内保持高性能。

    应用案例和使用建议


    RCV e3 可应用于各种电子电路设计中,特别是在需要高压操作、强抗干扰能力及紧凑体积的应用中表现尤为突出。例如,在电源转换器、逆变器以及医疗设备中作为关键组件使用。建议用户根据具体应用需求选择适当的型号,并注意散热管理以保证长期稳定运行。

    兼容性和支持


    - 兼容性:适用于多种电路板和焊接工艺,包括含铅和无铅焊接。
    - 支持信息:Vishay Draloric 提供详尽的技术文档和技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:电阻值随时间漂移
    - 解决方案:尽管在规定的操作条件下没有寿命限制,但电阻值会因温升而发生变化。可通过定期校准来补偿这种漂移。
    2. 问题:焊接后电阻值不一致
    - 解决方案:检查焊接过程是否规范,确保焊接温度控制得当。同时,检查电阻器是否有损坏迹象。
    3. 问题:温度系数不符合预期
    - 解决方案:确认所选型号与应用场景匹配,对于敏感应用考虑使用更稳定的电阻类型。

    总结和推荐


    RCV e3 系列高压厚膜芯片电阻器以其卓越的高压操作能力和广泛的温度适应性,在众多应用领域中表现出色。虽然在某些极端环境下可能存在轻微的漂移现象,但通过合理的设计和维护措施,可以有效避免这些问题。总体而言,RCV e3 是一款值得推荐的产品,尤其适合于需要高压稳定输出的应用场合。

RCV1206200KFKEA参数

参数
电阻值 200KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RCV1206200KFKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCV1206200KFKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCV1206200KFKEA RCV1206200KFKEA数据手册

RCV1206200KFKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0424 ¥ 0.3548
10000+ $ 0.0364 ¥ 0.3046
15000+ $ 0.0341 ¥ 0.285
25000+ $ 0.0317 ¥ 0.2653
35000+ $ 0.0316 ¥ 0.2643
50000+ $ 0.0315 ¥ 0.2635
125000+ $ 0.0312 ¥ 0.2615
250000+ $ 0.0311 ¥ 0.2602
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1774
