P0603E1001BNT

产品分类: 贴片电阻
产品描述: 1KΩ ±0.1% 125mW ±25ppm/℃ 0603 贴片安装 1.52mm*850μm*500μm
供应商型号: UA-P0603E1001BNT
供应商: 海外现货
标准整包数: 1

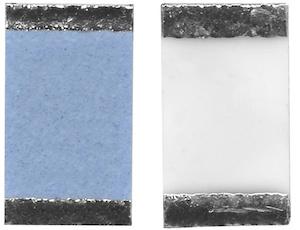

VISHAY INTERTECHNOLOGY 贴片电阻 P0603E1001BNT

P0603E1001BNT概述

    高精度贴片电阻:宽阻值范围
    Vishay Sfernice 高精度硫化抗性薄膜贴片电阻

    产品简介


    Vishay Sfernice 的高精度硫化抗性薄膜贴片电阻是一种高性能的电阻器,专为低噪声和精密应用设计。这些电阻器具有出色的稳定性、极低的温度系数和电压系数,非常适合要求严苛的应用场合。它们不仅符合 MIL-PRF-55342G 规格(Y 型 ±10 ppm/°C 到 ±5 ppm/°C),还提供了广泛的阻值范围,从 10 Ω 到 86 MΩ。

    技术参数


    - 负载寿命稳定性:典型值为 0.02%,最大值为 0.033%(在 8000 小时、70°C 条件下)
    - 温度系数:最低可达 5 ppm/°C(-55°C 到 +155°C)
    - 噪声水平:小于 -35 dB
    - 电压系数:小于 0.01 ppm/V
    - 阻值范围:10 Ω 至 86 MΩ,具体取决于型号
    - 容差:最高可达 ±0.01%
    - 终端:采用薄膜技术
    - 短路:典型阻值小于 50 mΩ,电流小于 2 A(见 PZR 数据表)
    - 耐湿性:通过 AEC-Q200 测试
    - 硫化抗性:符合 ASTM B809-95 潮湿蒸汽测试标准

    产品特点和优势


    Vishay Sfernice 的高精度硫化抗性薄膜贴片电阻具备多种独特功能和优势。这些电阻器特别适合对稳定性和精度有严格要求的应用场合,例如通信、医疗仪器和航空航天等领域。产品的低温系数和高可靠性使其在市场上具有强大的竞争力。

    应用案例和使用建议


    - 医疗设备:确保在各种环境条件下提供一致的电流输出。
    - 通信设备:帮助保持信号完整性,减少干扰。
    - 航空航天:应对极端环境条件下的严格要求。
    使用建议:为了确保最佳性能,建议将这些电阻器用于温度变化较小的环境中,并避免暴露在高湿度条件下。同时,合理选择封装类型以适应不同的应用需求。

    兼容性和支持


    这些电阻器具有良好的兼容性,可与其他标准电子元器件配合使用。此外,Vishay Sfernice 还提供了详细的资料和技术支持,包括在线文档和应用指南,以确保用户能够充分利用这些产品的优势。

    常见问题与解决方案


    - 问题:负载寿命稳定性不佳
    - 解决方法:检查焊接工艺和安装环境是否符合要求。使用高质量焊料,并确保焊接温度和时间控制得当。
    - 问题:电阻器出现漂移
    - 解决方法:确认所选型号的阻值范围和容差是否适合应用需求。如果有必要,可以考虑使用更高精度的型号。
    - 问题:电阻器过热
    - 解决方法:检查散热措施是否足够。确保电阻器周围有足够的空间进行空气流通,并适当增加散热片或冷却装置。

    总结和推荐


    Vishay Sfernice 的高精度硫化抗性薄膜贴片电阻以其出色的稳定性和精确度,在低噪声和精密应用领域表现出色。它们非常适合对性能有严格要求的应用场景。鉴于其卓越的性能和广泛的适用范围,强烈推荐使用这些电阻器。无论是医疗设备还是航空航天系统,这些电阻器都能提供可靠且稳定的性能。
    感谢您阅读本文!如需了解更多详情或技术支持,请访问 Vishay Sfernice 官方网站。

P0603E1001BNT参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 1.52mm*850μm*500μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P0603E1001BNT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P0603E1001BNT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY P0603E1001BNT P0603E1001BNT数据手册

P0603E1001BNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.7375 ¥ 31.3203
250+ $ 2.9 ¥ 24.302
500+ $ 2.4 ¥ 20.112
1000+ $ 2 ¥ 16.76
2500+ $ 1.725 ¥ 14.4555
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
